Chez EMP Tech, nous recevons des dossiers de données d’outillage qui arrivent avec des tolérances serrées et des délais agressifs – et souvent avec les trois ou quatre mêmes modes de défaillance déjà intégrés. Le problème est rarement la machine de moulage sous pression. Ce sont les hypothèses d’ingénierie qui voyagent de la planche à dessin jusqu’à l’atelier d’outillage sans passer par un filtre DFM (Design for Manufacturability) adéquat. En tant que fournisseur de moulage sous pression pour l’automobile certifié IATF 169491, exploitant 13 cellules de moulage sous haute pression sous vide (VHPDC) et plus de 150 broches CNC, nous observons des tendances. Voici pourquoi la plupart des projets échouent – et ce qui les empêche réellement.
1. La panique face à la porosité
Le plan demande « aucune porosité tolérée », mais la pièce est un carter de transmission de 3,2 kg avec des transitions d’épaisseur de paroi de 4 mm à 18 mm. Viser le zéro absolu est thermodynamiquement absurde. En VHPDC, les gaz dissous et les discontinuités de retrait sont gérés, mais pas éliminés. Notre processus dirige le dernier front de solidification vers des puits de trop-plein dédiés en cartographiant le champ thermique avec Moldflow Insight avant même qu’une seule poche ne soit usinée. Selon les recommandations pratiques de la NADCA sur la porosité gazeuse dans les pièces structurelles en moulage sous pression2, un système d’alimentation et de trop-plein bien conçu concentrera la microporosité dans les zones non fonctionnelles. La discussion technique devrait porter sur la taille, l’emplacement et la fréquence acceptables des discontinuités – et non sur une interdiction absolue.
Ce qui tue un projet, c’est lorsque la porosité est découverte lors des tests PV (Production Validation) parce que personne n’a effectué une coupe CT sur les échantillons T1. Nous contrôlons chaque première empreinte par inspection aux rayons X et corrélons les résultats avec la prédiction des points chauds Moldflow. Ensuite, nous verrouillons la fenêtre de processus.
2. Des spécifications d’étanchéité rédigées dans un bureau

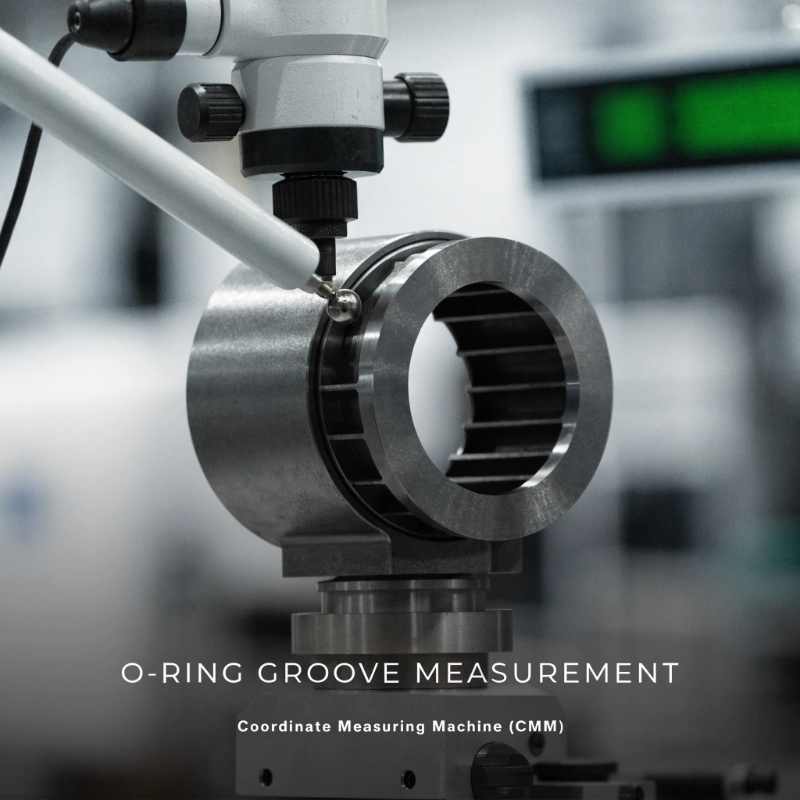

La gorge de joint torique sur un carter de moteur électrique présente une exigence de rugosité de 0,8 µm Ra et une planéité de 0,05 mm sur une face d’étanchéité de 400 mm. Sur une pièce coulée, ce n’est pas seulement une opération d’usinage ; c’est un problème de stratégie de référencement. Si les surfaces de référence de la pièce brute se déplacent de 0,2 mm en raison de la progression des criques thermiques dans l’outillage, aucun programme CNC ne peut rétablir la position de la gorge par rapport à la bride d’étanchéité.
Nous utilisons l’usinage 5 axes en un seul montage dans nos cellules dédiées aux carters de groupe motopropulseur3 spécifiquement pour éliminer les erreurs de reprise de montage. Mais le point le plus critique est l’accord préalable sur une hiérarchie de références qui survive aux variations du moulage. Trop de projets verrouillent l’alignement de la MMT (machine à mesurer tridimensionnelle) sur une surface que le processus de fonderie ne peut pas maintenir stable. Chaque campagne PPAP devient alors un exercice de lutte contre l’incendie.
Le test d’étanchéité par chute de pression à 100 % est notre standard pour les carters nécessitant une protection IP67 ou similaire. Nous voyons régulièrement des conceptions où la bande de tolérance de position de la gorge consomme l’intégralité de la compression disponible du joint. La solution n’est jamais « usiner plus précisément ». C’est une révision DFM qui redimensionne la section de la gorge afin que la plage de compression du joint absorbe la dispersion positionnelle de la pièce coulée.
3. La chaîne de tolérances d’usinage dont personne n’a pris la responsabilité
Un carter de boîtier de contrôle moteur arrive avec 27 trous taraudés, cinq alésages de palier et une spécification de planéité sur la face du connecteur. L’ingénieur du constructeur suppose que le fournisseur de moulage contrôle l’enveloppe de la pièce brute, que le fournisseur d’usinage contrôle les alésages, et que les deux s’aligneront miraculeusement. Dans un modèle de fournisseur de niveau 2, nous maîtrisons les deux. Mais si la conception ne prévoit pas suffisamment de surépaisseur pour une passe d’ébauche et de finition sur les alésages critiques, la peau de coulée peut entraîner l’outil de coupe dans une conicité.
Nous voyons souvent des plans où la tolérance de profil de surface brute sur une face d’étanchéité est exactement la même que la tolérance de surface usinée. Cela interdit pratiquement tout usinage – car tout enlèvement de matière viole la tolérance brute, à moins que le référentiel ne soit renégocié. Les projets qui réussissent sont ceux où nous réalisons une simulation d’usinage basée sur l’écoulement du moule avant que l’acier d’outillage ne soit commandé, et où les broches de verrouillage de référence sur le dispositif de fixation sont conçues conjointement avec le fabricant d’outillage.
4. Exigences de propreté introduites tardivement
Un carter de transmission échoue à la PSW (Production Part Submission Warrant) parce que le nombre de particules résiduelles dans le canal d’huile dépasse la limite. La pièce a été usinée, lavée et ensachée, mais personne n’avait spécifié VDA 19 dans le cahier des charges initial. L’adaptation rétroactive d’un processus de nettoyage validé après l’achèvement de l’outillage ajoute des mois au calendrier.
Le respect des seuils de propreté technique VDA 194 pour les composants fonctionnels exige un lavage par ultrasons, un rinçage contrôlé et un flux de travail d’emballage proche des salles blanches. Nous avons introduit une surveillance en ligne des particules dans les passages en contact avec l’huile pour les carters de véhicules électriques, car un copeau de 600 microns laissé par une opération de perçage peut obstruer un jet de lubrification à 8 000 tr/min. La clé ici est de définir les exigences de propreté dès l’évaluation des risques de la phase 1 de l’APQP, et non lors de la réunion de rejet ISIR.
5. La bombe à retardement administrative du PPAP
Une soumission PPAP de niveau 3 comprend les résultats dimensionnels, les certificats matériaux, les études de capabilité et une PSW signée. La cause la plus fréquente de rejet de PSW que nous observons est un décalage entre le programme MMT et le plan coté du client – généralement parce que la révision du plan a changé entre l’échantillon T2 et la campagne de soumission. Grâce à notre MMT Zeiss interne et à notre workflow PPAP5, nous identifions ces divergences avant que le rapport de mesure ne soit généré. Un fournisseur de niveau 1 automobile ne peut pas se permettre de resoumettre un dossier de niveau 3 parce que le fournisseur a mal numéroté les points d’évaluation.
La deuxième cause est l’insuffisance des données de production en cadence. Si le lot PPAP est de 300 pièces mais que l’outillage n’a fonctionné que pour 30 coulées auparavant, la stabilité du processus relève du pari. Nous exigeons un minimum de 200 coulées de stabilisation thermique avant qu’une seule mesure dimensionnelle ne soit enregistrée, et les données de capabilité reflètent cette dispersion réelle.
Les projets échouent lorsque l’intention de conception est transmise sans les données de fabrication. Ils réussissent lorsque les données du fournisseur sur les capacités thermiques, dimensionnelles et de propreté sont traitées comme des données d’entrée de conception – et non comme une autopsie. Cette conversation commence dès le lancement de l’outillage.
