Pendant des décennies, la chaîne d’approvisionnement du moulage sous pression automobile était hautement prévisible. La mission principale d’une fonderie consistait à injecter de l’aluminium ADC12 dans des moules en acier H13 pour produire des carters de transmission, des carters d’huile et des supports moteur. Si une pièce présentait une légère porosité interne, elle était généralement acceptée tant qu’elle ne fuyait pas d’huile ou ne cassait pas lors d’un test de traction basique.
La transition vers les véhicules électriques (EV) a brutalement fait voler en éclats ce référentiel.
Aujourd’hui, si une fonderie tente de couler un boîtier de contrôleur de moteur EV1 de 800V en utilisant exactement les mêmes paramètres thermodynamiques que pour un ancien carter d’huile, elle fera face à des taux de rebut catastrophiques. Les composants EV ne sont plus de simples couvercles de protection ; ce sont des points de convergence hautement intégrés pour la distribution de puissance haute tension, le refroidissement liquide actif et des charges dynamiques extrêmes.
En tant que partenaire de fabrication de rang 2 (Tier 2) naviguant quotidiennement à travers ces limites physiques sur nos îlots d’usinage CNC et nos cellules de moulage sous haute pression (HPDC), voici un regard objectif sur la façon dont l’architecture EV a fondamentalement réécrit les règles des solutions de moulage sous pression pour l’automobile2.
1. De la "rétention de fluides" à la "gestion thermique active"
Dans un moteur à combustion interne (ICE), un carter d’huile se contente de retenir un fluide. Dans un EV, la gestion thermique dicte la puissance continue et la sécurité de l’ensemble du véhicule.
Pour refroidir les stators et les modules de puissance en carbure de silicium (SiC), les ingénieurs doivent concevoir des boîtiers intégrant des chemises d’eau (water jackets) internes complexes et des structures denses à ailettes (pin-fins).
La réalité de fabrication : Couler des chemises d’eau profondes et intriquées exige des mécanismes à tiroirs (noyaux) en acier massifs. Si les angles de dépouille (draft angles) ne sont pas parfaitement calculés, l’aluminium en retrait s’agrippera aux noyaux en acier, provoquant un grippage (galling) ou des reprises froides (cold shuts) lors de l’éjection.
De plus, des brides d’étanchéité épaisses adjacentes à des parois fines de 1,5 mm créent des gradients thermiques extrêmes. La paroi fine gèle instantanément, coupant la voie d’alimentation vers la bride épaisse, ce qui entraîne des retassures massives (shrinkage porosity). Si un outil CNC taille une gorge de joint torique en plein milieu de ce centre poreux, le liquide de refroidissement fuira inévitablement dans la cavité haute tension.
Pour atténuer ce problème, les fonderies ne peuvent plus se fier aux suppositions des opérateurs. Nous devons imposer les strictes directives de conception de la NADCA3 par le biais de simulations prédictives Moldflow, en repoussant la porosité inévitable dans des talons de lavage (overflow wells) et loin des faces d’étanchéité usinées par CNC.
2. L’évolution de la chimie des alliages et des exigences structurelles
Historiquement, une pièce moulée sous pression devait simplement être rigide. À l’ère de l’EV, les composants structurels tels que les bacs de batteries et les nœuds de châssis doivent absorber des quantités massives d’énergie cinétique lors d’un crash sans se briser.
La réalité de fabrication : Les alliages commerciaux standards comme l’ADC12 sont trop cassants pour les composants structurels EV. L’industrie s’est tournée vers des alliages hautement ductiles, tels que l’AlSi10MnMg.
Cependant, vous ne pouvez pas simplement faire subir un traitement thermique à une pièce moulée sous pression standard pour augmenter sa limite élastique. L’air emprisonné à l’intérieur de la pièce se dilaterait dans le four de traitement thermique T6, provoquant la formation de cloques (blistering) à la surface de la pièce. Pour couler ces alliages structurels avec succès, les fonderies doivent utiliser le Vacuum HPDC (moulage sous vide)—en évacuant l’air de la cavité du moule quelques millisecondes avant le déclenchement de l’injection rapide (fast shot).
Changement de paradigme : Pièces ICE classiques vs Pièces EV modernes
| Critère d’ingénierie | Composant ICE classique (ex. Carter d’huile) | Composant EV moderne (ex. Boîtier d’onduleur) |
|---|---|---|
| Fonction principale | Protection contre les débris, rétention de fluides | Dissipation de chaleur, blindage EMI, charge structurelle |
| Alliages typiques | ADC12, A380 | AlSi10MnMg, A356, Alliages haute conductivité thermique |
| Tolérance d’usinage | Lâche (±0,1 mm à ±0,5 mm) | Échelle du micron (±0,01 mm pour les alésages de stator) |
| Tolérance aux défauts | Légère porosité de surface acceptable | La micro-porosité dans les gorges d’étanchéité cause des fuites fatales |
| Norme de propreté | Simple soufflage à l’air comprimé | Extraction gravimétrique stricte (VDA 19 / ISO 16232) |
3. L’usinage CNC comme ultime goulot d’étranglement
Une idée fausse courante est que le moulage sous pression est un processus autonome. Dans la chaîne d’approvisionnement EV, la pièce moulée n’est qu’une ébauche de forme quasi-définitive (near-net-shape) ; le tolérancement géométrique (GD&T) final dépend entièrement de la phase d’usinage CNC.
Les moteurs d’entraînement EV tournent à plus de 20 000 tr/min. À ces vitesses, si les alésages de roulement avant et arrière sont désalignés d’une fraction de millimètre, le moteur souffrira d’un sifflement d’engrenage sévère et de défaillances NVH (Bruits, Vibrations et Rudesse) catastrophiques.

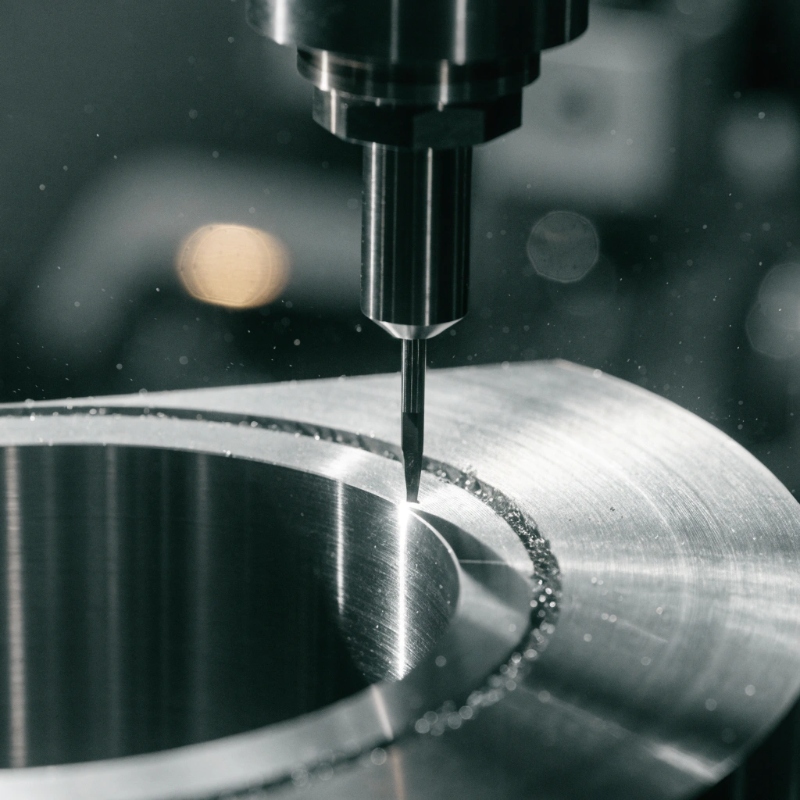

La réalité de fabrication : Vous ne pouvez pas atteindre une concentricité au micron si le boîtier est déplacé entre plusieurs machines CNC 3 axes. Chaque fois qu’une pièce est desserrée et resserrée, les erreurs d’empilement de cotes (tolerance stack-up) se multiplient. Les fonderies doivent désormais exploiter des centres d’usinage CNC 4 axes ou 5 axes en un seul montage (single-setup), en utilisant des montages de fixation sur mesure à faible distorsion pour fraiser les alésages de roulement opposés et les diamètres d’emmanchement du stator en une seule opération continue.
4. Propreté technique (La menace invisible)
Le changement peut-être le plus négligé de l’ère de l’EV est l’exigence d’une propreté technique absolue.
Les boîtiers EV sont truffés de trous borgnes taraudés (blind tapped holes) conçus pour le montage de barres d’alimentation internes et d’électronique de puissance. Lors du taraudage CNC, ces trous retiennent les fluides de coupe et les copeaux d’aluminium microscopiques. Si ces bavures conductrices se détachent lors des vibrations du véhicule, elles tomberont directement sur un circuit imprimé haute tension, provoquant un court-circuit fatal.
Les fonderies ne peuvent plus se contenter d’un opérateur avec un pistolet à air comprimé. Pour réussir les audits des OEM de rang 1, les fournisseurs doivent exploiter des lignes dédiées de lavage par ultrasons et de séchage sous vide, soutenues par un laboratoire de contrôle qualité et d’inspection4 qui valide les poids d’extraction de particules par rapport aux rigoureuses normes de propreté technique VDA 195.
Sécurisez votre chaîne d’approvisionnement EV
La transition vers les véhicules électriques a brutalement exposé les fonderies qui manquent de contrôle thermodynamique et de métrologie de précision. En tant que partenaire de fabrication dédié de rang 2, EMP Tech comprend que vous ne pouvez pas inspecter la qualité d’une pièce qui a été coulée avec une conception thermique défectueuse.
En regroupant la conception des moules, le Vacuum HPDC, l’usinage CNC 5 axes et la validation CMM Zeiss sous un même toit, en stricte conformité avec les normes IATF 169496, nous aidons les intégrateurs mondiaux de rang 1 à atténuer les risques de la chaîne d’approvisionnement et à garantir que leurs lignes d’assemblage fonctionnent sans friction.
Vous développez un nouveau boîtier de gestion thermique ou un composant structurel EV ? Téléchargez vos fichiers CAO 3D (STEP/IGES) via notre formulaire de contact dès aujourd’hui. Notre équipe d’ingénierie effectuera une analyse DFM sans concession, identifiera les pièges potentiels de porosité de retrait, et vous remettra un devis de fabrication pragmatique sous 24 heures.
