在 EMP Tech，我们接收到的工装数据包往往带着严苛的公差和紧迫的交期——而且通常已经内置了同样的三四种失效模式。问题很少出在压铸机本身，而是那些从绘图板传递到工装车间时、没有经过适当 DFM（可制造性设计）过滤的工程假设。作为一家 IATF 16949 认证的汽车压铸供应商1，我们运营着 13 条真空高压压铸（VHPDC）产线和超过 150 台 CNC 主轴，因此能看到一些规律。以下是大多数项目碰壁的原因——以及真正能预防失败的措施。
1. 气孔恐慌
图纸上要求“不允许有任何气孔”，但该零件是一个 3.2 kg 的变速箱壳体，壁厚从 4 mm 过渡到 18 mm。追求绝对零缺陷在热力学上是荒谬的。在 VHPDC 工艺中，溶解气体和收缩不连续性是靠管理而非消除的。我们的工艺在切割任何型腔之前，会通过 Moldflow Insight 对热场进行映射，将最后的凝固前沿引导至专用的溢流槽中。根据 NADCA 关于结构压铸件中气孔的实用指南2，设计良好的浇注和溢流系统会将微观气孔集中在非功能区域。工程讨论的焦点应该是可接受的缺陷尺寸、位置和频率，而不是一刀切的禁令。
真正导致项目失败的原因是，在 PV（生产验证）测试时才发现气孔问题，因为没有人对 T1 样件进行 CT 切片检测。我们对每个首出型腔进行 X 射线检测，并将结果与 Moldflow 的热点预测进行关联，然后锁定工艺窗口。
2. 在办公室里写出的密封规范

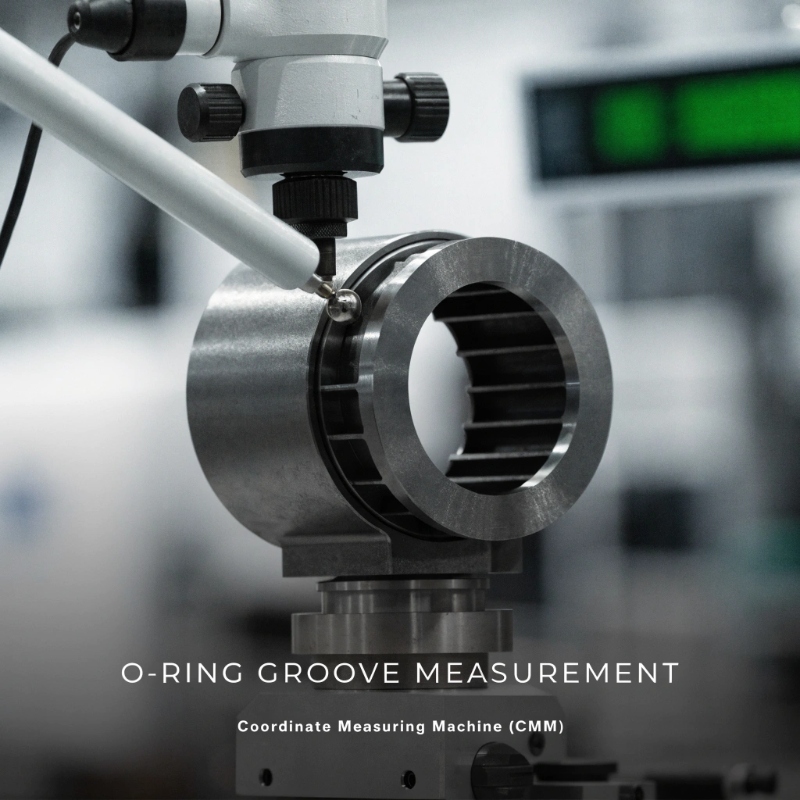

某电动汽车电机壳体的 O 型环槽要求 Ra 0.8 µm 的表面粗糙度，以及在 400 mm 密封面上的 0.05 mm 平面度。对于铸件而言，这不仅仅是一道机加工工序，更是一个基准策略问题。如果因模具热裂扩展导致毛坯铸件的参考面偏移了 0.2 mm，那么任何 CNC 程序都无法恢复环槽相对于密封法兰的位置。
我们采用一次装夹的 5 轴加工方式，在我们专用的动力总成壳体产线3上加工，专门为了消除多次装夹的累积误差。但更关键的一环是，事先约定一套能承受铸造变形的基准层级。太多项目将三坐标测量机的对齐基准锁定在铸造工艺无法稳定保持的表面上，结果每一次 PPAP 试产都变成了一场救火行动。
对于要求 IP67 或类似等级的壳体，我们的标准是 100% 气密性泄漏测试。我们经常看到设计方案中，环槽位置公差带已经消耗了密封垫的全部可用压缩量。解决方案绝不是“加工得更精确”，而是通过 DFM 评审调整环槽截面尺寸，使密封压缩范围能够吸收铸造的位置散布。
3. 无人担责的加工公差链
某电机控制器壳体上有 27 个螺纹孔、5 个轴承孔，以及连接器面的平面度要求。OEM 工程师假设铸件供应商控制铸件轮廓，加工供应商控制各孔位，而这两者会神奇地自动对齐。在二级供应商模式下，我们同时负责这两部分。但如果设计没有为关键孔位预留足够的粗加工+精加工余量，铸件表层可能会把刀具拉成锥形。
我们经常看到图纸上密封面的铸态表面轮廓公差与加工后的表面公差完全一致。这实际上等同于禁止任何加工——因为任何去除材料都会违反铸件公差，除非重新协商基准。成功的项目，是在订购工装钢材之前就进行基于模流分析的加工仿真，并且夹具上的基准定位销与模具制造商联合设计。
4. 后期才提出的清洁度要求
变速箱壳体在 PSW（生产件批准保证书）环节失败，因为油道内部的残留颗粒数量超标。该零件已经过加工、清洗和装袋，但最初的需求说明书中没有人规定 VDA 19。在工装完成后才追加一个经过验证的清洗流程，会额外耗费数月时间。
要满足功能性零件 VDA 19 技术清洁度4 的限值要求，需要超声波清洗、受控漂洗以及接近洁净室级别的包装流程。我们已针对 EV 壳体在油路通道引入了在线颗粒监测，因为钻孔工序遗留的一个 600 微米的切屑，就可能在 8,000 rpm 转速下堵塞润滑油喷射孔。关键点在于，清洁度的范围应在 APQP 第一阶段风险评估时就确定，而不是等到 ISIR 拒收会议上才来补救。
5. PPAP 文件定时炸弹
PPAP 第三级提交包括尺寸检测结果、材质证书、能力研究和签字的 PSW。我们发现 PSW 被拒的最常见原因，是三坐标测量程序与客户带气泡图的图纸不匹配——通常是因为在 T2 样件检测和正式提交之间图纸版本发生了变更。借助我们内部的蔡司三坐标测量仪和 PPAP 工作流程5，我们能在测量报告生成之前就标记出这些差异。一个汽车行业的一级供应商承担不起因为供应商搞乱了评价点编号而需要重新提交第三级文件包的代价。
第二个原因是量产节拍数据不足。如果 PPAP 批次是 300 件，但模具在此之前只运行了 30 模次，那么工艺稳定性就跟赌博一样。我们坚持在记录任何尺寸数据之前，至少进行 200 模次的热稳定运行，过程能力数据也真实反映实际生产的散布情况。
项目失败，是因为把工程意图当作包袱甩给制造方，却没有提供制造数据。项目成功，则是当供应商的热工、尺寸和清洁度能力数据被视为设计输入——而不是事后检讨。这种对话应从工装启动会开始。
