La porosité est le défaut le plus courant, et sans doute le plus difficile à maîtriser, dans la fonderie sous pression (HPDC – High-Pressure Die Casting). Pour les ingénieurs concevant des composants automobiles structurels—tels que des carters de moteurs électriques ou des bacs de batterie—la porosité n’est pas seulement un problème esthétique ; c’est un point de défaillance potentiel pour l’étanchéité à la pression et l’intégrité structurelle.
Chez EMP Tech, nous ne promettons pas une "porosité zéro"—c’est thermodynamiquement impossible en fonderie sous pression standard. Au lieu de cela, nous la gérons. Grâce à une maîtrise avancée du processus et à la simulation, nous localisons la porosité inévitable dans des zones non critiques, garantissant ainsi la performance fonctionnelle de vos pièces prêtes à assembler.
Voici une analyse approfondie des types de porosité, de leurs causes et des solutions techniques que nous mettons en œuvre pour les atténuer.
Définition de la Porosité en HPDC
La porosité désigne les vides ou cavités piégés à l’intérieur de la pièce en aluminium lors du processus de solidification. Ces vides varient en taille, de microscopiques (microporosité) à macroscopiques (macroporosité/soufflures).
Dans les applications automobiles, la porosité devient critique lorsqu’elle compromet :
- L’étanchéité à la pression : Fuites dans les circuits de refroidissement (glycol/eau) ou les galeries d’huile.
- L’intégrité structurelle : Réduction de la résistance à la traction et de l’allongement, entraînant des fissures sous charges dynamiques.
- L’état de surface après usinage : Apparition de vides après l’usinage CNC, exposant des défauts sous-jacents.
Les Trois Principaux Types de Porosité
Pour résoudre un problème de porosité, il faut d’abord en identifier la cause racine. Nous classons les défauts en trois types principaux basés sur leur morphologie et leur localisation.
| Type de Porosité | Caractéristiques | Cause Principale | Stratégie d’Atténuation EMP Tech |
|---|---|---|---|
| Porosité Gazeuse | Vides sphériques à parois lisses. Souvent brillants à l’intérieur. Dispersés ou concentrés au centre de la pièce. | Piégeage d’air ou de gaz issus du lubrifiant de moule pendant le processus d’injection. | VHPDC : Utilisation de la coulée sous vide pour évacuer la cavité avant l’injection. Optimisation du profil d’injection : Réglage des vitesses d’attaque lente et rapide pour minimiser la turbulence. |
| Porosité de Retassure | Vides irréguliers, dendritiques ou angulaires. Surfaces intérieures plus sombres et rugueuses. Situées dans les sections épaisses ou les zones de solidification tardive. | Contraction volumétrique de l’aluminium lors de la solidification sans apport suffisant de métal liquide. | Analyse thermique : Utilisation de la simulation Moldflow pour prédire les points chauds. Contrôle thermique du moule : EMP Tech utilise un refroidissement localisé (refroidisseurs, broches thermiques) pour diriger la solidification. |
| Cloques (Blistering) | Gonflement de la surface ou bosses sur la pièce brute. | La porosité gazeuse sous-jacente se dilate lors du chauffage (par exemple, lors du revêtement en poudre ou du traitement thermique). | Contrôle du processus : Combine VHPDC (moins de gaz) et contrôle strict de la propreté du métal en fusion (réduction de la teneur en hydrogène). Évitement du traitement T6 : Conception d’alliages atteignant les exigences structurelles sans traitement thermique post-coulée causant des cloques. |

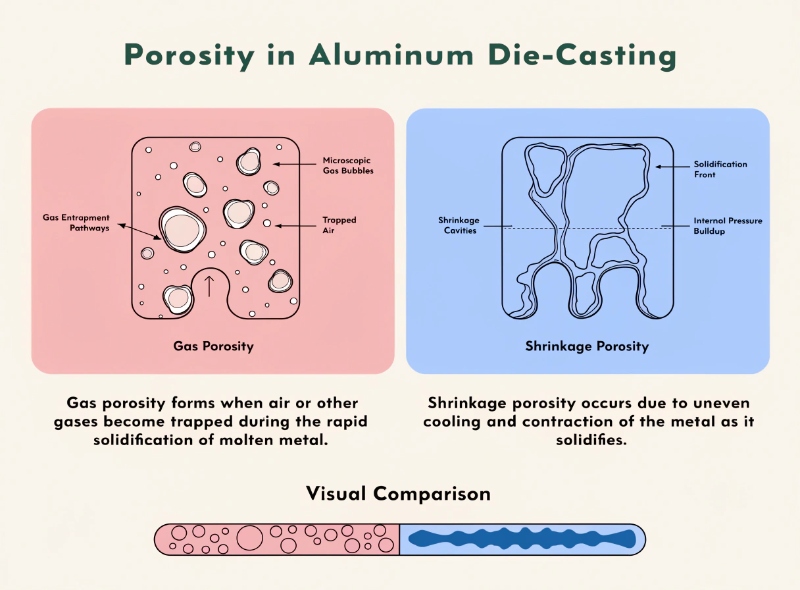

Figure 1 : Schéma en coupe transversale illustrant la morphologie distincte de la porosité gazeuse piégée (sphérique) par rapport à la porosité de retassure dendritique dans une pièce en aluminium.
L’Expertise Technique EMP Tech : De la Détection à la Prévention
Se contenter d’inspecter la porosité (via rayons X ou test d’étanchéité) est une stratégie réactive. Notre priorité est la prévention dès la phase de conception de l’outillage et du procédé.
1. La Simulation Moldflow est Non-Négociable
Nous ne lançons pas l’usinage de l’acier tant que la simulation Moldflow n’est pas optimisée. Nous simulons les phases de remplissage et de solidification pour :
- Identifier les fronts de coulée qui piègent l’air.
- Déterminer la vitesse d’attaque optimale pour minimiser la turbulence.
- Concevoir des évents et des trop-pleins (overflows) pour capturer le métal chargé de porosités.
2. Le Standard VHPDC (Coulée sous Vide)
Pour les pièces EV structurelles, la ventilation standard est souvent insuffisante. Nous équipons nos presses de 350T à 3050T de systèmes de vide actifs. En évacuant l’air de la cavité du moule immédiatement avant l’injection, nous réduisons considérablement la contre-pression et le piégeage de gaz. Cela permet d’obtenir des pièces plus denses, capables de passer avec succès les tests d’étanchéité par chute de pression (air-decay) pour les exigences IP67/IP69K.
3. Paramètres de Squeeze Casting (Pressofusion)
Dans les cas extrêmes où des épaississements locaux sont inévitables, nous utilisons des techniques de squeeze casting. L’application d’une pression élevée localement pendant la phase de solidification compense le retrait, éliminant virtuellement la macro-porosité dans les nœuds structurels critiques.
4. Discipline du Processus : Qualité du Métal
La porosité n’est pas seulement de l’air provenant du fourreau d’injection ; c’est aussi de l’hydrogène dissous dans l’aluminium en fusion. Nous maintenons des protocoles stricts de préparation du bain, y compris le dégazage rotatif et l’analyse de l’hydrogène en ligne, garantissant que l’aluminium entrant dans le moule est exempt de gaz.
Validation : La Preuve par l’Exemple
Comment prouver à nos clients Tier 1 que la porosité est maîtrisée ? Nous validons la capabilité de notre processus grâce à une approche en plusieurs étapes :
- Rayons X en temps réel : Inspection à 100% des zones critiques sur les premières séries pilotes pour confirmer que la porosité est repoussée vers les zones non structurelles et non étanches.
- Tests destructifs : Coupe de pièces coulées et macrographie pour analyser l’intégrité interne par rapport aux données de simulation.
- Test d’étanchéité par chute de pression (Air-decay) : Test en ligne à 100% des carters avec canaux de refroidissement intégrés sur des bancs d’essai automatisés.
Conclusion : Collaborer sur la Conception pour la Fonderie (DfC)
La maîtrise de la porosité ne commence pas à l’atelier, mais dès la table de conception. Pour obtenir une pièce coulée robuste et étanche à la pression, une collaboration précoce entre vos ingénieurs concepteurs et les spécialistes de la fonderie d’EMP Tech est essentielle.
En ajustant les épaisseurs de paroi, les rayons et les emplacements des attaques de coulée tôt dans le processus, nous pouvons concevoir une solution qui gère la porosité plutôt que de mener une bataille perdue d’avance contre la physique.
