压铸孔隙率解析：工程师视角的缺陷识别与过程控制指南 - Aluminum Die Casting Solutions

孔隙率类型	特征	主要成因	EMP Tech 缓解策略
气体孔隙 (Gas Porosity)	空洞呈球形，内壁光滑。内部通常光亮。分散或集中在铸件中心。	压射过程中卷入的空气或脱模剂产生的气体[^2]。	VHPDC：采用真空辅助高压压铸在压射前抽空型腔。压射参数优化：调整慢速和快速压射速度，最大限度地减少金属液湍流。
缩松孔隙 (Shrinkage Porosity)	空洞形状不规则，呈枝晶状或棱角状。内表面较暗、粗糙。位于厚壁处或最后凝固的区域。	铝合金在凝固过程中发生体积收缩，且补缩金属不足。	热分析：使用 Moldflow 模流分析预测热点。模具热平衡： EMP Tech 使用局部冷却（激冷块、导热销）来控制凝固方向。
起泡 (Blistering)	铸件表面出现的隆起或鼓包。	亚表面的气体孔隙在受热（如粉末喷涂或热处理）时膨胀所致。	过程控制：结合 VHPDC（减少气体含量）和严格控制熔体洁净度（降低氢含量）。避免 T6 热处理：设计无需 T6 热处理即可满足结构要求的合金，从根源上消除起泡风险。

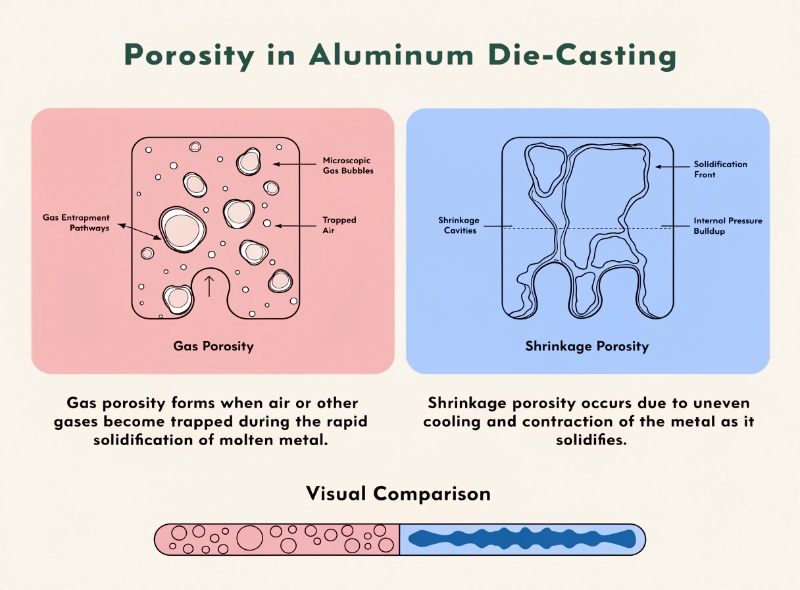

图 1：铝压铸件横截面金相照片，清晰展示了球形气体孔隙与枝晶状缩松孔隙的形态差异。

EMP Tech 工程洞察：从检测到预防

仅仅依靠 X 射线或气密性测试来检测孔隙率是被动的策略。我们的重点是在模具和工艺设计阶段进行预防。

1. 模流分析 (Moldflow) 是非协商项

在未优化 Moldflow 分析之前，我们绝不开始加工模具钢。我们模拟充型和凝固过程，旨在：

识别会卷入空气的流动前沿。
确定最佳的内浇道速度，以最大程度地减少湍流。
设计溢流槽和排气系统，将含有孔隙的金属液引出。

2. 真空辅助 HPDC (VHPDC) 作为标配

对于结构复杂的 EV 零部件，标准排气往往不足。我们将 350T 至 3050T 的压铸机全部配备了主动真空系统。在金属液射入前抽空型腔，可显著降低背压和气体卷入。这使得铸件更加致密，能够通过针对 IP67/IP69K 要求的最严格的气压衰减侧漏测试。

3. 局部挤压铸造 (Squeeze Casting) 参数

在某些局部厚大区域无法避免缩松的情况下，我们采用局部挤压技术。在凝固阶段对该区域施加高压，迫使金属液补充缩孔，从而实际上消除了关键结构节点处的宏观孔隙。

4. 过程纪律：熔体质量

孔隙率不仅来源于压射室卷入的空气，也来源于铝液中溶解的氢气。我们维持严格的熔体处理规程，包括旋转除气和在线氢气分析，确保进入型腔的铝液是“无气”的。

5. 精密 CNC 加工与清洁度控制

对于需要作为密封面的法兰面，孔隙的暴露是致命的。我们利用 150 多台高精度 4/5 轴 CNC 加工中心，通过严格控制刀具磨损和切削参数，确保 O 型圈槽的表面粗糙度（Ra 值）受控，防止因加工过程震动或撕裂而在密封面产生微小裂纹或暴露皮下气孔。此外，所有零件均经过 VDA 19 标准的超声波技术清洁度清洗。

验证：用数据说话

我们如何向 Tier 1 客户证明孔隙率已得到控制？我们通过多步骤的方法验证我们的过程能力：

实时 X 射线： 对首件和量产关键区域进行 100% X 射线探伤，确认孔隙被推至非结构、非密封区域。
破坏性测试： 对铸件进行解剖和宏观腐蚀分析，对照模拟数据验证内部完整性。
气压衰减侧漏测试： 在自动化测试台位上，对带有铸入式冷却通道的壳体进行 100% 在线气密性测试。

结论：从设计之初协同铸造 (DfC)

孔隙率控制始于设计阶段，而非车间现场。为了获得坚固、气密性良好的压铸件，您的设计工程师与 EMP Tech 的铸造专家之间的早期合作至关重要。

通过在流程早期调整壁厚、圆角和浇口位置，我们可以共同设计出一个能够管理孔隙率的方案，而不是与物理定律进行一场注定失败的战斗。

定义 HPDC 中的孔隙率

三种主要孔隙率类型
