La porosidad es el defecto más común, y posiblemente el más difícil de dominar, en la fundición a presión (HPDC – High-Pressure Die Casting). Para los ingenieros que diseñan componentes estructurales de automoción —tales como carcasas de motores eléctricos o bandejas de baterías— la porosidad no es solo un problema estético; es un punto de fallo potencial para la estanqueidad a la presión y la integridad estructural.
En EMP Tech, no prometemos "porosidad cero": es termodinámicamente imposible en la fundición a presión estándar. En su lugar, la gestionamos. Mediante un control de proceso avanzado y simulación, localizamos la porosidad inevitable en zonas no críticas, garantizando el rendimiento funcional de sus piezas listas para el montaje.
Aquí le ofrecemos un análisis profundo de los tipos de porosidad, por qué ocurren y cómo diseñamos soluciones de ingeniería para mitigarlas.
Definición de Porosidad en HPDC
La porosidad se refiere a los vacíos o cavidades atrapados dentro de la pieza de aluminio durante el proceso de solidificación. Estos vacíos varían en tamaño, desde microscópicos (microporosidad) hasta macroscópicos (macroporosidad/sopladuras).
En aplicaciones de automoción, la porosidad se vuelve crítica cuando compromete:
- Estanqueidad a la presión: Fugas en los canales de refrigeración (glicol/agua) o galerías de aceite.
- Integridad estructural: Reducción de la resistencia a la tracción y alargamiento, provocando grietas bajo cargas dinámicas.
- Acabado de la superficie mecanizada: Aparición de vacíos después del mecanizado CNC, exponiendo defectos subyacentes.
Los Tres Tipos Principales de Porosidad
Para resolver un problema de porosidad, primero debe identificar su causa raíz. Clasificamos los defectos en tres tipos principales basados en la morfología y la ubicación.
| Tipo de Porosidad | Características | Causa Principal | Estrategia de Mitigación de EMP Tech |
|---|---|---|---|
| Porosidad Gaseosa | Vacíos esféricos de paredes lisas. A menudo brillantes por dentro. Se encuentran dispersos o concentrados en el centro de la pieza. | Atrapamiento de aire o gases del lubricante del molde durante el proceso de inyección. | VHPDC: Utilización de fundición a presión al vacío para evacuar la cavidad antes de la inyección. Optimización del perfil de inyección: Ajuste de las velocidades de ataque lento y rápido para minimizar la turbulencia. |
| Porosidad por Contracción (Rechupes) | Vacíos irregulares, dendríticos o angulares. Superficies interiores más oscuras y rugosas. Ubicadas en secciones gruesas o áreas de solidificación tardía. | Contracción volumétrica del aluminio durante la solidificación sin aporte adecuado de metal líquido. | Análisis térmico: Uso de simulación Moldflow para predecir puntos calientes. Control térmico del troquel: EMP Tech utiliza refrigeración localizada (refrigeradores, pines térmicos) para dirigir la solidificación. |
| Ampollas (Blistering) | Hinchazón de la superficie o protuberancias en la pieza en bruto. | La porosidad gaseosa subyacente se expande al calentarse (por ejemplo, durante el recubrimiento en polvo o tratamiento térmico). | Control del proceso: Combina VHPDC (menos gas) y control estricto de la limpieza del metal fundido (reducción del contenido de hidrógeno). Evitación del tratamiento T6: Diseño de aleaciones que alcanzan los requisitos estructurales sin tratamiento térmico post-fundición que cause ampollas. |

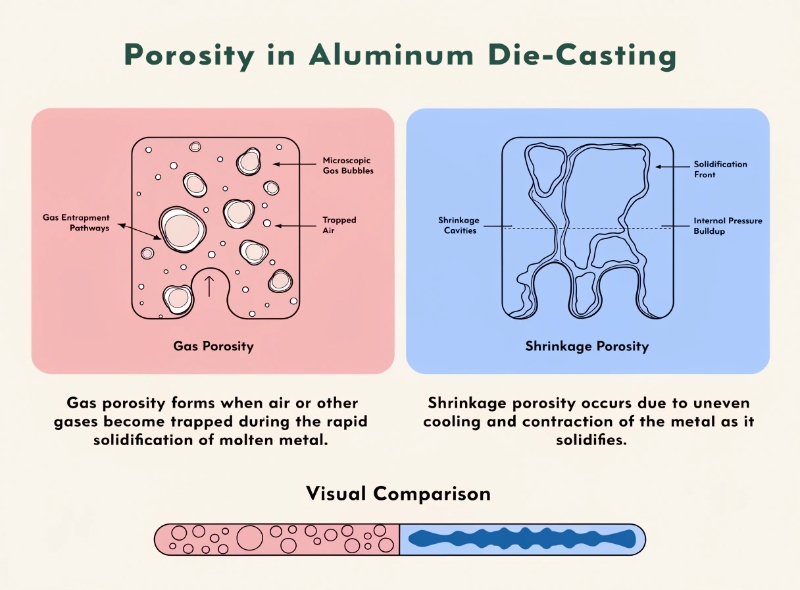

Figura 1: Esquema de sección transversal que ilustra la morfología distinta de la porosidad gaseosa atrapada (esférica) frente a la porosidad dendrítica por contracción en una pieza de aluminio.
EMP Tech: Ingeniería de la Detección a la Prevención
Limitarse a inspeccionar la porosidad (mediante rayos X o prueba de estanqueidad) es una estrategia reactiva. Nuestra prioridad es la prevención durante la fase de diseño del utillaje y del proceso.
1. La Simulación Moldflow es No Negociable
No mecanizamos acero hasta que la simulación Moldflow esté optimizada. Simulamos las fases de llenado y solidificación para:
- Identificar frentes de flujo que atrapan aire.
- Determinar la velocidad de ataque óptima para minimizar la turbulencia.
- Diseñar pozos de rebose (overflows) y sistemas de ventilación para capturar el metal cargado de porosidad.
2. Estándar VHPDC (Fundición a Presión al Vacío)
Para piezas estructurales de EV, la ventilación estándar suele ser insuficiente. Equipamos nuestras prensas de 350T a 3050T con sistemas de vacío activos. Al evacuar la cavidad del molde inmediatamente antes de la inyección, reducimos drásticamente la contrapresión y el atrapamiento de gas[^2]. Esto resulta en piezas más densas capaces de pasar las rigurosas pruebas de estanqueidad por caída de presión (air-decay) para los requisitos IP67/IP69K.
3. Parámetros de Squeeze Casting
En casos extremos donde los espesores locales son inevitables, utilizamos técnicas de squeeze casting. La aplicación de alta presión localmente durante la fase de solidificación alimenta la contracción, eliminando virtualmente la macro-porosidad en los nodos estructurales críticos.
4. Disciplina del Proceso: Calidad del Metal
La porosidad no es solo aire de la cámara de inyección; también es hidrógeno disuelto en el aluminio fundido. Mantenemos protocolos estrictos de preparación del metal líquido, incluyendo desgasificación rotativa y análisis de hidrógeno en línea, asegurando que el aluminio que entra al molde esté libre de gas.
Validación: Probando la Solución
¿Cómo probamos a nuestros clientes Tier 1 que la porosidad está gestionada? Validamos la capacidad de nuestro proceso mediante un enfoque de múltiples pasos:
- Rayos X en tiempo real: Inspección al 100% de áreas críticas en las primeras series piloto para confirmar que la porosidad es desplazada a zonas no estructurales y no estancas.
- Pruebas destructivas: Corte de piezas fundidas y macrograbado para analizar la integridad interna frente a los datos de simulación.
- Prueba de estanqueidad por caída de presión (Air-decay): Prueba en línea al 100% de carcasas con canales de refrigeración integrados en bancos de prueba automatizados.
Conclusión: Colabore en el Diseño para la Fundibilidad (DfC)
El control de la porosidad no comienza en la planta de producción, sino en la mesa de diseño. Para lograr una fundición robusta y estanca a la presión, la colaboración temprana entre sus ingenieros de diseño y los especialistas en fundición de EMP Tech es vital.
Al ajustar los espesores de pared, radios y ubicaciones de los ataques de colada temprano en el proceso, podemos diseñar una solución que gestione la porosidad en lugar de luchar una batalla perdida contra la física.
