In der sich schnell wandelnden Automobilindustrie, getrieben durch Elektrifizierung und autonomes Fahren, ist das Wärmemanagement (Thermal Management) zu einer zentralen technischen Herausforderung geworden. Von Hochleistungs-LED-Scheinwerfern bis hin zu Batteriemanagementsystemen (BMS) erzeugen elektronische Komponenten mehr Wärme als je zuvor auf engstem Raum.
Der Automobil-Kühlkörper-Druckguss ist das effizienteste Fertigungsverfahren zur Herstellung komplexer, leichter und kostengünstiger thermischer Lösungen in Großserie. Als nach IATF 16949 zertifizierter Hersteller ist EMP Tech auf den Aluminium-Druckguss (HPDC) spezialisiert, um Kühlkörper zu fertigen, die Oberfläche und Kühlleistung maximieren.
Warum Druckguss für Fahrzeug-Kühlkörper überlegen ist
Während Strangpressen (Extrusion) und CNC-Bearbeitung für Prototypen üblich sind, ist der Aluminium-Druckguss der Standard für die Massenproduktion im Automobilsektor.
Hier sind drei Gründe, warum Ingenieure gegossene Kühlkörper für kritische Komponenten bevorzugen:
- Komplexe 3D-Geometrien: Im Gegensatz zum Strangpressen (begrenzt auf 2D-Profile) ermöglicht der Druckguss die Erstellung von Pin-Fins (Nadelrippen), versetzten Rippen und integrierten Montagepunkten in einem einzigen Schuss. Dies maximiert die Oberfläche innerhalb eines begrenzten Bauraums und verbessert die Luftkühlungseffizienz.
- Gewichtsreduzierung & Integration: Durch die Optimierung der Wandstärken und die Integration von Funktionen (wie Steckergehäusen oder Halterungen) direkt in den Kühlkörper reduzieren wir die Anzahl der Einzelteile und das Gesamtgewicht – entscheidend für die Reichweite von Elektrofahrzeugen (EVs).
- Kosteneffizienz: Bei Produktionsvolumina von über 5.000 Einheiten bietet der Druckguss aufgrund schneller Zykluszeiten und minimalem Materialabfall die niedrigsten Stückkosten.
Vergleich: Druckguss vs. Strangpressen vs. Kaltschmieden
Die Wahl des richtigen Verfahrens hängt von Ihren thermischen Anforderungen und dem Volumen ab. Die folgende Tabelle hilft Ihnen bei der Auswahl der besten Methode für Ihr Projekt:
| Merkmal | Druckguss (Die Casting) | Strangpressen (Extrusion) | Kaltschmieden (Cold Forging) |
|---|---|---|---|
| Material | Legierungen (z.B. ADC12, AlSi10Mg) | Reinaluminium (z.B. AL6063) | Reinaluminium (z.B. AL1070) |
| Designfreiheit | Hoch (3D-Formen, Pin-Fins) | Niedrig (Nur 2D-Profile) | Mittel (Meist runde Stifte) |
| Produktionsvolumen | Hoch (Ideal für Massenproduktion) | Mittel | Mittel bis Hoch |
| Stückkosten (Serie) | Niedrig | Mittel | Hoch |
| Wärmeleitfähigkeit | Gut (~96-120 W/m·K) | Exzellent (~200 W/m·K) | Exzellent (~220 W/m·K) |
| Systemintegration | Exzellent (Gehäuse & Kühler in einem) | Schlecht (Montage nötig) | Schlecht |
Hinweis: Obwohl stranggepresstes Aluminium eine höhere reine Materialleitfähigkeit aufweist, ermöglicht der Automobil-Kühlkörper-Druckguss oft eine deutlich größere Oberfläche auf kleinerem Raum, was zu einer besseren Gesamtkühlleistung des Systems führt.
Design for Manufacturing (DFM) für Kühlkörper

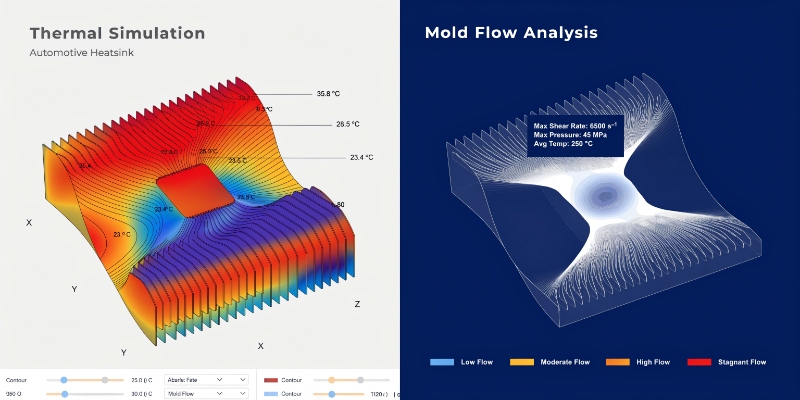

Um eine hohe thermische Leistung und Herstellbarkeit zu gewährleisten, nutzen wir fortschrittliche Moldflow-Simulationen und thermische Analysen, bevor wir den Werkzeugstahl schneiden.
Wichtige DFM-Überlegungen:
- Entformungsschrägen: Kühlrippen benötigen einen spezifischen Winkel (meist 1° bis 2°), um ohne Beschädigung aus der Form ausgeworfen zu werden.
- Verhältnis Rippenhöhe zu Abstand: Wir optimieren den Abstand zwischen den Rippen, um einen Hitzestau ("Air Choking") zu verhindern und gleichzeitig die Oberfläche zu maximieren.
- Porenfreiheit (Porosity Control): Lufteinschlüsse wirken als Isolatoren. Wir setzen vakuumunterstützten Druckguss ein, um die Porosität zu minimieren und eine dichte Materialstruktur für optimale Wärmeübertragung zu gewährleisten.
Präzise Nachbearbeitung: Der Schlüssel zum Kontakt
Ein Kühlkörper ist nur so gut wie sein Kontakt zur Wärmequelle (PCB, Chip oder IGBT). Eine unebene Oberfläche erzeugt Luftspalte, die zum thermischen Ausfall führen können.

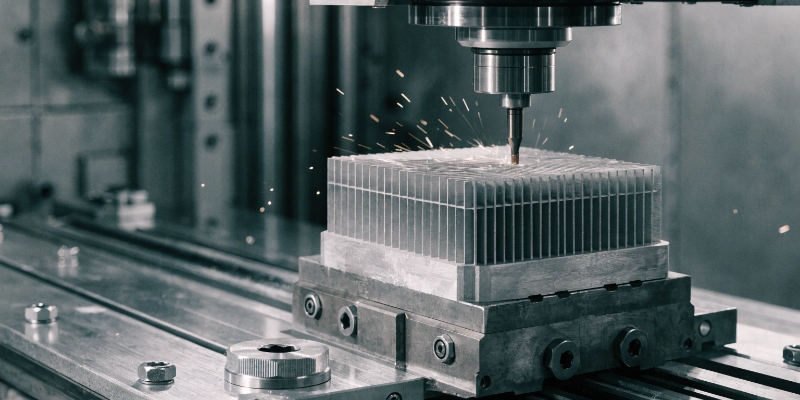

Bei EMP Tech setzen wir CNC-Bearbeitung ein, um die Montagefläche mit mikrometergenauer Ebenheit zu fräsen. Dies stellt einen 100%igen Kontakt mit dem Wärmeleitmaterial (TIM) sicher und garantiert maximale Wärmeableitung.
Anwendungen in modernen Fahrzeugen
Unsere Kompetenzen im Bereich Automobil-Kühlkörper-Druckguss decken ein breites Anwendungsspektrum ab:
- LED-Scheinwerfer-Kühlkörper: Management der Abwärme für Fern-/Abblendlicht zur Vermeidung von Beschlagen und LED-Degradation.
- ECU & ADAS Gehäuse: Integrierte Gehäuse, bei denen der Körper selbst als Kühlkörper für die Prozessoren dient.
- EV-Batterie- & Inverter-Komponenten: Kühlplatten und Abdeckungen für Leistungselektronik.
- Infotainment-Systeme: Rückseitige Chassiskühlung für digitale Cockpits.
Ihr Partner für thermische Lösungen im Automobilbau
Wenn Sie Automobil-Kühlkörper-Druckguss-Teile beschaffen, benötigen Sie einen Partner, der sowohl Thermodynamik als auch Metallurgie versteht.
EMP Tech bietet eine Komplettlösung: von der DFM- und Moldflow-Analyse über den Guss und die CNC-Bearbeitung bis hin zur Oberflächenveredelung (Eloxieren, KTL-Beschichtung, Sandstrahlen).
Bereit, Ihre Elektronik kühl zu halten?
Kontaktieren Sie unser Ingenieurteam noch heute für eine kostenlose Designprüfung und ein unverbindliches Angebot.
