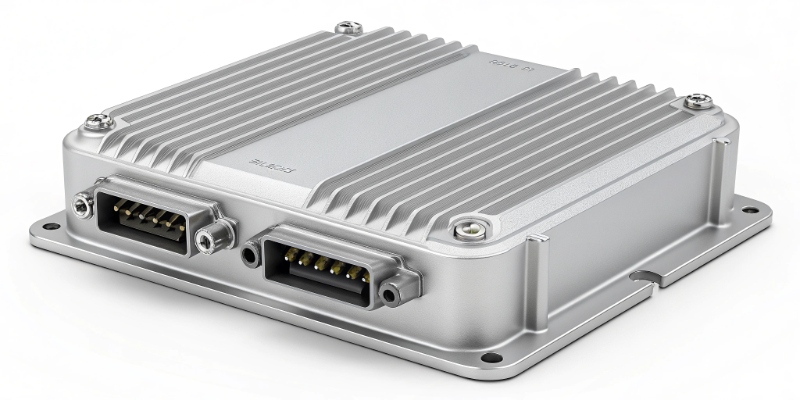

Im Zeitalter der E-Mobilität und des autonomen Fahrens entwickelt sich das elektronische Steuergerät (ECU) vom einfachen Bauteil zum "Gehirn" des Fahrzeugs. Da diese Systeme immer leistungsfähiger werden, erzeugen sie mehr Wärme und benötigen einen robusteren Schutz. Hier wird das ECU-Gehäuse aus Aluminiumguss zum entscheidenden Faktor für die Langlebigkeit der Elektronik.
Für OEMs und Tier-1-Zulieferer ist die Wahl des richtigen Materials und Fertigungspartners entscheidend. Bei EMP Tech haben wir uns auf den Aluminium-Druckguss (HPDC) spezialisiert, um leichte, langlebige und thermisch effiziente Gehäuse zu fertigen, die den strengen IATF 16949 Standards entsprechen.
Warum Aluminium der Standard für ECU-Gehäuse ist
Während Kunststoffe und Stahl in der Automobilfertigung ihre Plätze haben, ist ein ECU-Gehäuse aus Aluminiumguss die bevorzugte Wahl für Bordcomputer, Batteriemanagementsysteme (BMS) und ADAS-Controller.
Hier sind drei technische Gründe, warum Aluminiumdruckguss (z.B. Legierungen wie ADC12 oder AlSi10Mg) überlegen ist:
- Thermisches Management (Wärmeableitung): Moderne ECUs erzeugen signifikante Abwärme. Aluminium bietet eine hervorragende Wärmeleitfähigkeit und fungiert als natürlicher Kühlkörper, um Hitze von der Leiterplatte (PCB) abzuleiten.
- EMV-Abschirmung (EMC): Die Fahrzeugumgebung ist voller elektromagnetischer Störungen. Aluminium bietet eine natürliche Abschirmung gegen elektromagnetische Interferenzen, was sensible Datensignale schützt – ohne teure Beschichtungen, die bei Kunststoff nötig wären.
- Haltbarkeit & IP-Schutzart: Druckguss bietet eine starre, korrosionsbeständige Struktur, die enge Toleranzen für Dichtungen ermöglicht (IP67/IP68) und die Elektronik vor Wasser, Staub und Vibrationen schützt.
Materialvergleich: Aluminium vs. Kunststoff vs. Stahl
Um Einkaufsteams bei der Entscheidungsfindung zu unterstützen, haben wir die wichtigsten Attribute für die Steuergeräte-Fertigung verglichen:
| Eigenschaft | Aluminium-Druckguss | Technische Kunststoffe | Gestanzter Stahl |
|---|---|---|---|
| Wärmeleitfähigkeit | Hoch (Exzellent für Kühlung) | Niedrig (Isolator) | Mittel |
| EMV-Abschirmung | Hoch (Natürliche Eigenschaft) | Keine (Benötigt Beschichtung) | Hoch |
| Gewicht | Leicht | Sehr Leicht | Schwer |
| Designfreiheit | Hoch (Komplexe Kühlrippen möglich) | Hoch | Niedrig (Nur einfache Formen) |
| Haltbarkeit | Hoch | Mittel (Versprödung möglich) | Hoch (Rostanfällig) |
Der Fertigungsprozess: Qualitätssicherung für ECU-Gehäuse
Die Herstellung eines hochwertigen ECU-Gehäuse aus Aluminiumguss erfordert mehr als nur geschmolzenes Metall. Wir kontrollieren den gesamten Prozess präzise, um typische Probleme wie Porosität und Undichtigkeiten zu vermeiden.

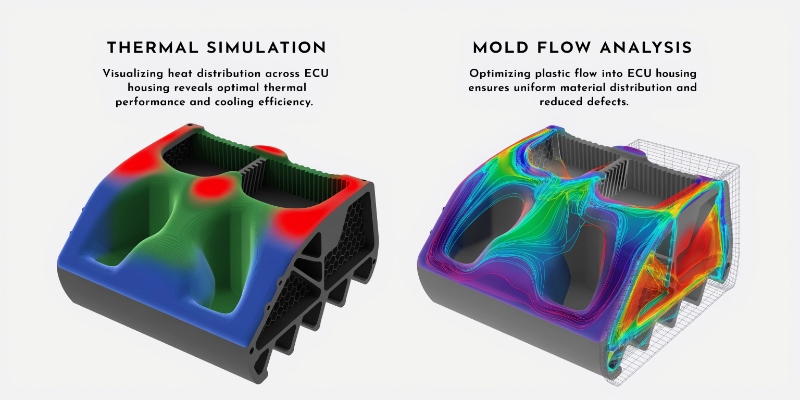

1. DFM und Moldflow-Simulation
Bevor wir das Werkzeug fertigen, nutzen wir Simulationssoftware, um das Fließverhalten des Aluminiums zu analysieren. So optimieren wir Angussstellen und Überlaufbohnen, um Lufteinschlüsse zu minimieren und eine dichte Mikrostruktur zu gewährleisten.
2. Präzisions-Druckguss (HPDC)
Wir nutzen moderne Kaltkammer-Druckgussmaschinen (280T bis 800T). Durch die exakte Steuerung von Einspritzgeschwindigkeit und Nachdruck fertigen wir dünnwandige Gehäuse mit komplexen Kühlrippen-Geometrien, ohne die Stabilität zu beeinträchtigen.
3. CNC-Bearbeitung der Dichtflächen
Die Dichtfläche eines ECU-Gehäuses muss absolut plan sein. Unsere internen CNC-Zentren fräsen die Kontaktflächen auf mikrometergenaue Ebenheit, um sicherzustellen, dass die spätere Abdichtung (Gasket Dispensing) zu 100 % wasserdicht ist.
4. Dichtheitsprüfung & Oberflächenbehandlung
Jedes kritische Gehäuse durchläuft strenge Tests. Wir führen bei 100 % der Teile Luft-Dichtheitsprüfungen (Air Decay Test) durch. Abschließend werden die Teile passiviert oder KTL-beschichtet (E-Coating), um Salzsprühtests (720+ Stunden) zu bestehen.
Anwendungen im modernen Fahrzeugbau
Unsere Druckgusslösungen unterstützen eine Vielzahl von Anwendungen in der Automobilelektronik:
- Motorsteuergeräte (ECM/ECU): Das zentrale Rechenmodul für Verbrennungsmotoren.
- Komponenten für E-Fahrzeuge (NEV): Wechselrichter-Gehäuse (Inverter), DC-DC-Wandler und BMS-Abdeckungen.
- ADAS-Module: Gehäuse für Radar-, Lidar- und Kamera-Verarbeitungseinheiten, die eine hohe Wärmeabfuhr erfordern.
Ihr Partner mit IATF 16949 Zertifizierung
Wenn Sie ECU-Gehäuse aus Aluminiumguss beschaffen, benötigen Sie einen Partner, der den Unterschied zwischen einem "guten Teil" und einem "Automotive-Grade Teil" versteht.
EMP Tech kombiniert fortschrittliche Fertigungstechnologie mit strenger Qualitätskontrolle, um Ihre Elektronik auch unter härtesten Bedingungen zu schützen.
Möchten Sie Ihr ECU-Design für die Serienproduktion optimieren?
Kontaktieren Sie unser Ingenieurteam noch heute für eine kostenlose DFM-Analyse (Design for Manufacturing) und ein unverbindliches Angebot.
