Undichtigkeiten bei PDU-Gehäusen gefährden das gesamte Hochvoltsystem und verursachen teure Rückrufe. Nur ein optimierter Druckgussprozess garantiert die nötige Sicherheit und Dichtheit für Ihre Bauteile.

Ein PDU-Gehäuse (Power Distribution Unit) aus Aluminiumdruckguss schützt die empfindliche Hochvolt-Verteilung in Elektrofahrzeugen. Es muss extremen Anforderungen an Dichtheit (IP67/IP6k9k), elektromagnetische Verträglichkeit (EMV) und Wärmeableitung genügen. Durch präzise Legierungswahl und porenarmen Guss sichern wir die Langlebigkeit der Leistungselektronik.

Viele Projekte scheitern nicht am Design, sondern an der Prozessstabilität in der Serie. In den folgenden Abschnitten erkläre ich aus meiner Erfahrung, wie wir kritische Fehlerquellen ausschließen.

Wie vermeiden wir Porosität für maximale Dichtheit?

Gasblasen im Metall führen zu sofortigem Ausschuss bei der Dichtheitsprüfung. Das verzögert Ihre Montagelinie massiv und erhöht die Stückkosten unnötig.

Wir nutzen Vakuumdruckguss und optimierte Anschnittsysteme, um Lufteinschlüsse zu minimieren. Dies gewährleistet, dass das PDU-Gehäuse strenge Dichtheitsanforderungen erfüllt und im Feld absolut sicher vor Feuchtigkeit bleibt.

Die Herausforderung der Luft

In meiner Anfangszeit als Maschinenbediener habe ich oft gesehen, wie unsichtbare Luftblasen ein ganzes Bauteil ruinieren können. Bei PDU-Gehäusen ist das Risiko besonders hoch, da wir oft große, dünnwandige Flächen haben. Wenn das flüssige Aluminium mit hoher Geschwindigkeit in die Form schießt, wird Luft eingeschlossen. Diese Luft bildet Poren. Wenn wir das Teil später bearbeiten, schneiden wir diese Poren an und schaffen einen Leckpfad.

Einsatz von Magmasoft und Vakuumtechnik

Heute verlasse ich mich nicht mehr auf das Bauchgefühl. Bevor wir den Stahl für die Form schneiden, simulieren wir den Füllprozess mit Magmasoft. Wir sehen genau, wo die Luft hin gedrückt wird. Dort platzieren wir Überläufe oder Vakuumventile.

Ein Standard-Druckguss reicht für PDU-Gehäuse oft nicht aus. Wir ziehen ein Vakuum in der Form, kurz bevor das Metall einschießt. Das reduziert den Gegendruck. Das Metall füllt die Form ruhiger und dichter.

Hier ist ein Vergleich, wie wir das Problem angehen:

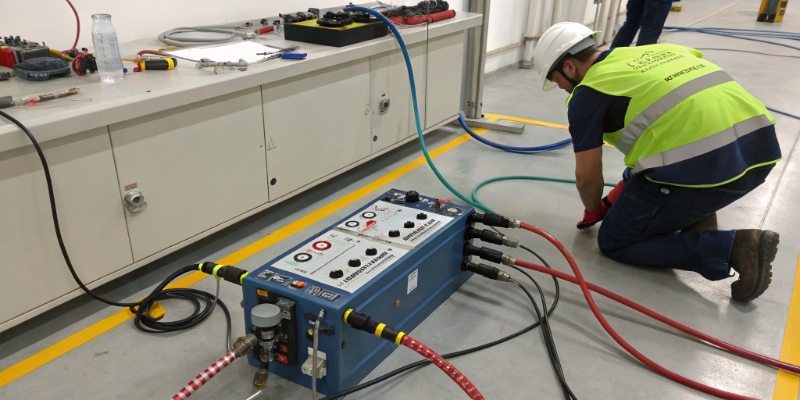

Dichtheitsprüfung in der Serie

Jedes einzelne PDU-Gehäuse muss geprüft werden. Wir verlassen uns nicht auf Stichproben. Wir nutzen Differenzdruckprüfungen mit Luft. Wenn ein Teil undicht ist, sortiert der Roboter es sofort aus. Ich habe Prozesse eingeführt, bei denen wir undichte Teile sofort analysieren, um die Gießparameter an der Maschine direkt nachzuregeln. Das hält den Ausschuss niedrig und Ihre Lieferung sicher.

Wie garantieren wir die Ebenheit der Dichtflächen?

Verzug nach dem Abkühlen macht die sichere Montage fast unmöglich. Dichtungen greifen nicht richtig, und Wasser dringt später in das System ein.

Durch präzise Temperaturkontrolle der Form und automatisierte Richtverfahren nach dem Guss stellen wir die Ebenheit sicher. So passen Deckel und Gehäuse bei der Endmontage beim Kunden perfekt zusammen.

Warum sich Aluminium verzieht

Aluminium schwindet, wenn es abkühlt. Das ist Physik. Aber es schwindet nicht überall gleich. Ein PDU-Gehäuse hat oft dicke Bereiche für Schraubdome und sehr dünne Wände für die Kühlung. Die dünnen Bereiche kühlen schnell, die dicken langsam. Das erzeugt innere Spannungen. Sobald wir das Teil aus der Form nehmen, "entspannt" es sich und verzieht sich. Die Dichtfläche wird krumm.

Thermisches Management im Werkzeug

Ich lege großen Wert auf das Design der Kühlkanäle im Werkzeug. Wir nutzen Spot-Cooling (Punktkühlung) für die dicken Bereiche. Ziel ist es, dass das ganze Teil möglichst gleichmäßig abkühlt.

In einem Projekt für einen deutschen Tier-1-Zulieferer hatten wir massiven Verzug am Flansch. Wir haben Wärmebildkameras eingesetzt. Wir sahen, dass eine Ecke der Form viel zu heiß war. Durch Anpassung der Kühlkreisläufe konnten wir den Verzug halbieren.

Mechanische Bearbeitung und Spannkonzepte

Selbst mit bestem Guss ist der Verzug manchmal da. Deshalb ist die CNC-Bearbeitung kritisch. Wenn wir das Teil zum Fräsen einspannen, dürfen wir es nicht "gerade drücken". Sonst springt es nach dem Lösen wieder zurück.

Wir nutzen hydraulische Spannvorrichtungen mit schwimmenden Abstützungen. Das Teil liegt spannungsfrei in der Vorrichtung. Erst dann fräsen wir die Dichtfläche plan.

Für besonders kritische Toleranzen nutzen wir nach dem Gießen und Stanzen Richtpressen.

Typische Toleranzanforderungen:

• Ebenheit Dichtfläche: oft < 0,5 mm über 300 mm Länge.
• Rautiefe: Rz 6.3 bis Rz 10 für optimalen Sitz der Dichtung.
• Positionstoleranzen: 0,2 mm für Montagebohrungen.

Wenn wir diese Schritte befolgen, gibt es keine Probleme bei der Endmontage in Ihrem Werk.

Warum ist technische Sauberkeit beim PDU-Gehäuse entscheidend?

Metallspäne verursachen tödliche Kurzschlüsse in der Hochvolteinheit Ihres Kunden. Ein einziger loser Span kann das ganze Fahrzeug lahmlegen oder Brände auslösen.

Wir wenden strenge Waschprozesse und Restschmutzanalysen nach VDA 19 an. Damit stellen wir sicher, dass keine leitfähigen Partikel im PDU-Gehäuse verbleiben, die die Elektronik gefährden.

Die Gefahr von "Flittergraten"

Bei der Bearbeitung von Aluminium entstehen Späne. Manche hängen fest am Bauteil, andere sind lose. Besonders gefährlich sind "Flittergrate". Das sind hauchdünne Materialreste an den Kanten. Sie können sich durch Vibrationen im Auto später lösen. In einem PDU-Gehäuse, wo hohe Ströme fließen, ist das fatal.

Ich habe früher erlebt, wie Kunden Reklamationen schickten, weil ein 500 Mikrometer kleiner Span einen Kurzschluss verursacht hat. Seitdem ist Sauberkeit für mich keine Option, sondern Pflicht.

Unser Reinigungsprozess

Wir nutzen mehrstufige Reinigungsanlagen:

1. Spritzflutreinigung: Grobe Späne werden mit viel Wasser weggespült.
2. Ultraschallreinigung: Hochfrequente Schwingungen lösen feinste Partikel aus Sacklöchern.
3. Vakuumtrocknung: Verhindert Wasserflecken und Korrosion.

Zusätzlich setzen wir oft thermisches Entgraten (TEM) oder Hochdruckwasserstrahlen ein, bevor das Teil überhaupt in die Waschanlage kommt. Das entfernt alle losen Grate zuverlässig.

Das Labor (VDA 19 Prüfung)

Vertrauen ist gut, Kontrolle ist besser. Wir haben ein eigenes Labor für Restschmutzanalysen. Wir waschen ein fertiges Teil mit einer speziellen Flüssigkeit ab und filtern diese durch eine feine Membran.

Unter dem Mikroskop zählen und messen wir die Partikel.

Typische Grenzwerte für PDU-Gehäuse:

• Keine metallischen Partikel > 600 µm.
• Maximale Partikelmasse pro Bauteil: < 2 mg.
• Keine Fasern.

Diese Protokolle legen wir jeder Lieferung bei. Sie als SQE oder Einkäufer haben damit den Nachweis, dass die Teile sauber sind. Das spart Ihnen Diskussionen mit Ihrem eigenen Qualitätsmanagement.

Fazit

Ein PDU-Gehäuse erfordert Dichtheit, Ebenheit und absolute Sauberkeit. Durch Vakuumguss, intelligente Spanntechnik und VDA-19-Analysen liefern wir sichere Bauteile für Ihre E-Mobilitäts-Projekte.
