A medida que la industria automotriz acelera hacia la electrificación y la conducción autónoma, la gestión térmica se ha convertido en un desafío de ingeniería crítico. Desde los faros LED de alta potencia hasta los sistemas de gestión de baterías (BMS), los componentes electrónicos generan más calor que nunca en espacios cada vez más reducidos.
La fundición a presión de disipadores de calor para automóviles (Automotive Heatsink Die Casting) es el proceso de fabricación más eficiente para producir soluciones térmicas complejas, ligeras y rentables en grandes volúmenes. Como fabricante certificado IATF 16949, EMP Tech se especializa en la fundición a presión de aluminio (HPDC) para entregar disipadores que maximizan el área de superficie y el rendimiento de enfriamiento.
¿Por qué la fundición a presión es superior para disipadores automotrices?
Mientras que la extrusión y el mecanizado son comunes para el prototipado, la inyección de aluminio (fundición a presión) es el estándar para la producción en masa en el sector automotriz.
He aquí por qué los ingenieros prefieren los disipadores fundidos a presión para componentes críticos:
- Geometrías 3D Complejas: A diferencia de la extrusión (limitada a perfiles 2D), la fundición permite crear aletas tipo pin (pin fins), aletas escalonadas y salientes de montaje integrados en un solo disparo. Esto maximiza el área de superficie dentro de un espacio de empaquetado limitado, mejorando la eficiencia de enfriamiento por aire.
- Reducción de Peso e Integración: Al optimizar el espesor de las paredes e integrar características (como carcasas de conectores) directamente en el disipador, reducimos el número total de piezas y el peso, algo esencial para la autonomía de los vehículos eléctricos.
- Eficiencia de Costos: Para volúmenes de producción superiores a 5,000 unidades, la fundición a presión ofrece el costo por pieza más bajo debido a los ciclos rápidos y al mínimo desperdicio de material.
Comparativa: Fundición a Presión vs. Extrusión vs. Forjado en Frío
Elegir el proceso adecuado depende de sus requisitos térmicos y volumen. La siguiente tabla le ayudará a seleccionar el mejor método para su proyecto:
| Característica | Fundición a Presión (ADC12 / AlSi10Mg) | Extrusión (AL6063) | Forjado en Frío (AL1070) |
|---|---|---|---|
| Flexibilidad de Diseño | Alta (Formas 3D, aletas pin) | Baja (Solo perfiles 2D) | Media (Principalmente pines redondos) |
| Volumen de Producción | Alto (Ideal para producción masiva) | Bajo a Medio | Medio |
| Costo Unitario (Serie) | Bajo | Medio | Alto |
| Conductividad Térmica | Buena (~96-120 W/m·K) | Excelente (~200 W/m·K) | Excelente (~220 W/m·K) |
| Integración del Sistema | Excelente (Carcasa + Disipador en uno) | Pobre (Requiere ensamblaje) | Pobre |
Nota: Aunque el aluminio extruido tiene una mayor conductividad térmica bruta, la fundición a presión permite significativamente más área de superficie en un espacio más pequeño, lo que a menudo resulta en un mejor enfriamiento general del sistema.
Optimización del Diseño para Manufactura (DFM)

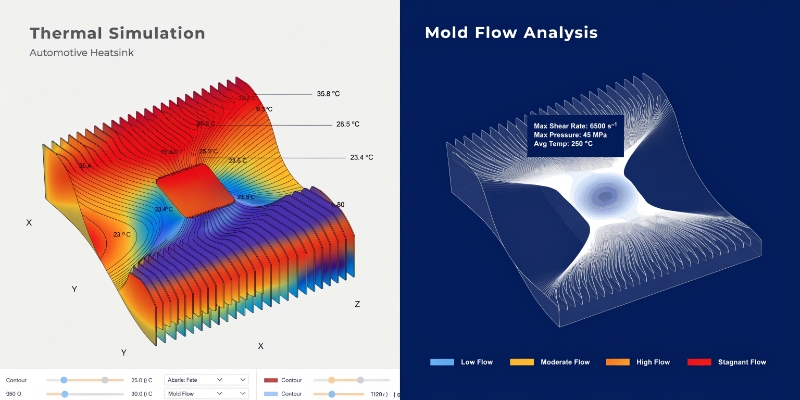

Para asegurar un alto rendimiento térmico y manufacturabilidad, utilizamos simulación avanzada Moldflow y análisis térmico antes de cortar el acero del molde.
Consideraciones clave de DFM:
- Ángulos de Salida (Draft Angles): Las aletas requieren un ángulo específico (generalmente 1° a 2°) para ser expulsadas del molde sin arrastre de material.
- Relación Altura/Espacio de Aleta: Optimizamos el espaciado entre aletas para prevenir el "ahogo de aire" (air choking) mientras maximizamos la superficie.
- Control de Porosidad: Las bolsas de aire actúan como aislantes. Utilizamos Fundición a Presión Asistida por Vacío para minimizar la porosidad, asegurando una estructura de material densa para una transferencia de calor óptima.
Mecanizado de Precisión: La Clave del Contacto Térmico
Un disipador de calor es tan bueno como su contacto con la fuente de calor (PCB, Chip o IGBT). Una superficie deformada crea espacios de aire que conducen a fallas térmicas.

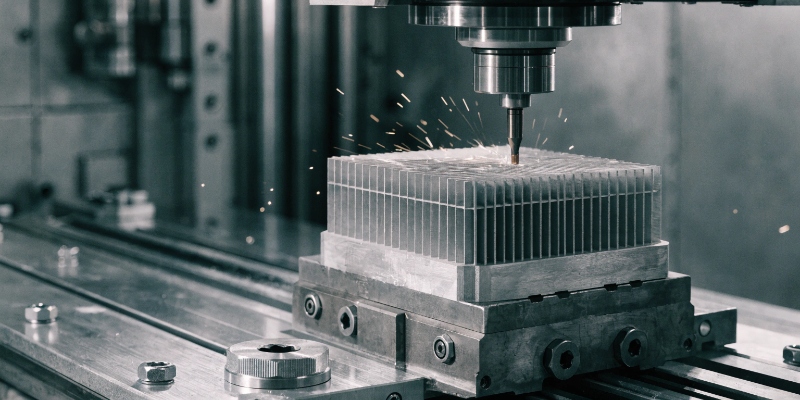

En EMP Tech, empleamos Mecanizado CNC para fresar la interfaz de montaje con una planitud a nivel de micras. Esto asegura un contacto del 100% con el Material de Interfaz Térmica (TIM), garantizando la máxima disipación de calor.
Aplicaciones en Vehículos Modernos
Nuestras capacidades en fundición a presión de disipadores de calor para automóviles cubren una amplia gama de aplicaciones:
- Disipadores para Faros LED: Gestión del calor para luces altas/bajas de altos lúmenes para evitar el empañamiento y la degradación del LED.
- Carcasas de ECU y ADAS: Carcasas integradas donde el cuerpo actúa como disipador para los procesadores.
- Componentes de Batería e Inversor EV: Placas de enfriamiento y cubiertas para electrónica de potencia.
- Sistemas de Infoentretenimiento: Enfriamiento del chasis trasero para cabinas digitales (Digital Cockpits).
Su Socio en Soluciones Térmicas Automotrices
Cuando adquiere disipadores de calor automotrices fundidos a presión, necesita un socio que entienda tanto la termodinámica como la metalurgia.
EMP Tech ofrece una solución integral: desde el análisis DFM y Moldflow hasta la fundición, el mecanizado CNC y el acabado superficial (Anodizado, E-coating, Granallado).
¿Listo para enfriar su electrónica?
Contacte a nuestro equipo de ingeniería hoy mismo para una revisión de diseño gratuita y una cotización.
