Warum sind Aluminium-Druckgussteile für Elektrofahrzeuge unverzichtbar?

Die Entwicklung von Elektrofahrzeugen ist komplex; Gewicht und Leistung sind entscheidend. Falsche Bauteile gefährden Reichweite, Sicherheit und Zuverlässigkeit. Aluminium-Druckguss bietet hierfür die perfekte Lösung.

Aluminium-Druckgussteile sind unverzichtbar, weil sie geringes Gewicht mit hoher Festigkeit, exzellenter Wärmeableitung und EMV-Abschirmung kombinieren. Sie sind entscheidend für Batteriegehäuse, Inverter und Strukturbauteile und verbessern so direkt Effizienz, Reichweite und Sicherheit des Fahrzeugs.

Seit über 20 Jahren arbeite ich in der Aluminium-Druckgussindustrie. Der Wandel vom Verbrennungsmotor zum Elektrofahrzeug hat die Anforderungen an unsere Bauteile komplett verändert. Früher ging es oft um Motorblöcke oder Getriebegehäuse. Heute entwickeln mein Team und ich bei EMP Tech hochkomplexe Gehäuse für die Leistungselektronik oder riesige Batteriewannen. Die Herausforderungen sind enorm: Jedes Gramm Gewicht zählt, Wärme muss zuverlässig abgeführt werden und die Dichtigkeit muss absolut sein, um die Hochvolt-Elektronik zu schützen. Genau hier zeigt sich der Unterschied zwischen einem einfachen Lieferanten und einem echten Engineering-Partner. Wir liefern nicht einfach nur Teile, wir helfen unseren Kunden aus Deutschland, Italien oder Kanada, ihre Produkte besser, leichter und sicherer zu machen.

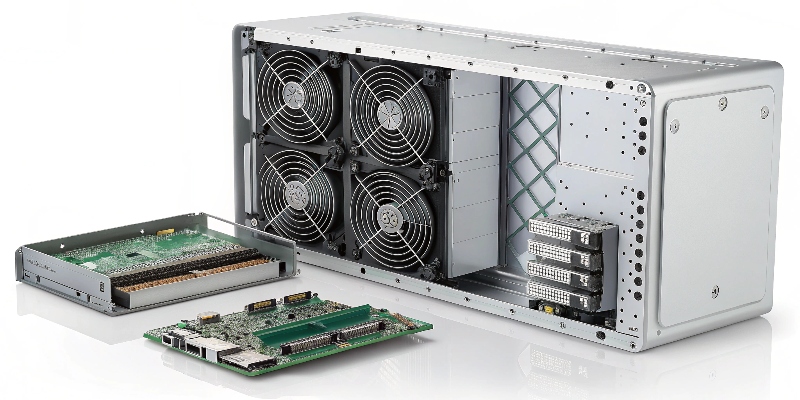

Was macht Gehäuse für Motorsteuergeräte und Leistungselektronik so anspruchsvoll?

Leistungselektronik erzeugt extreme Hitze. Eine Überhitzung führt zum Ausfall und zum Stillstand des Fahrzeugs. Druckgussgehäuse aus Aluminium bieten Schutz und das entscheidende Wärmemanagement.

Diese Gehäuse müssen mechanisch extrem robust sein, eine elektromagnetische Abschirmung (EMV) bieten und gleichzeitig die entstehende Wärme effizient abführen. Aluminium-Druckguss vereint diese Eigenschaften perfekt, schützt die sensible Elektronik und stellt die Leistungsfähigkeit sicher.

Ein Gehäuse für ein Motorsteuergerät oder einen Inverter hat eine Doppelfunktion, die es sehr anspruchsvoll macht. Es ist nicht nur eine schützende Hülle, sondern auch ein aktiver Teil des Thermomanagements.

1. Wärmeableitung: Die Chips in der Leistungselektronik erzeugen viel Wärme. Diese muss schnell und effizient an die Umgebung oder ein Kühlsystem abgeleitet werden. Aluminium ist dafür das ideale Material, da es eine sehr gute Wärmeleitfähigkeit besitzt. Aber das allein reicht nicht. Das Design des Gehäuses ist entscheidend. Durch die gezielte Gestaltung von Kühlrippen können wir die Oberfläche massiv vergrößern. Mit Moldflow-Simulationen optimieren wir die Form und Position dieser Rippen schon vor dem Bau des Werkzeugs, um die bestmögliche Kühlleistung zu garantieren.
2. EMV-Schutz: Elektrofahrzeuge sind vollgepackt mit Elektronik. Damit sich die Komponenten nicht gegenseitig stören, ist eine effektive elektromagnetische Abschirmung (EMV) unerlässlich. Ein geschlossenes Metallgehäuse aus Aluminium wirkt wie ein Faradayscher Käfig und schirmt die Elektronik zuverlässig vor Störstrahlung ab. Diese Eigenschaft ist im Druckgussverfahren quasi „eingebaut“ und extrem wichtig für die Funktionssicherheit des gesamten Fahrzeugs.

Wie tragen Batteriegehäuse und Strukturteile zum Leichtbau bei?

Schwere Fahrzeuge haben weniger Reichweite. Jedes zusätzliche Kilogramm reduziert die Effizienz und die Leistung. Leichte Aluminium-Strukturteile und Batteriegehäuse sind der Schlüssel zur Maximierung der Reichweite.

Indem sie schweren Stahl durch leichte und dennoch feste Aluminiumlegierungen ersetzen, reduzieren sie das Gesamtgewicht des Fahrzeugs erheblich. Dies erhöht direkt die Reichweite und verbessert die Fahrdynamik, ohne die Sicherheit zu beeinträchtigen.

Die Batterie ist oft das schwerste Einzelteil in einem Elektroauto. Daher ist das Gewicht ihres Gehäuses ein riesiger Hebel für den Leichtbau. Hier spielt Aluminium-Druckguss seine Stärken voll aus. Durch die geringe Dichte von Aluminium im Vergleich zu Stahl können wir massive Gewichtseinsparungen erzielen. Doch es geht nicht nur um das Material selbst. Die Designfreiheit im Druckguss erlaubt es uns, mehrere Funktionen in ein einziges Bauteil zu integrieren. Statt viele einzelne Blechteile zu verschrauben, gießen wir eine komplexe Batteriewanne in einem Stück. Darin können bereits Kühlkanäle, Befestigungspunkte und Versteifungsrippen integriert sein. Das spart nicht nur Gewicht, sondern auch Montageaufwand und potenzielle Fehlerquellen. Für sehr große Gehäuse nutzen wir auch die Rührreibschweiß-Technologie (FSW), um mehrere große Gussteile zu einer extrem stabilen und dichten Einheit zu verbinden.

Warum ist extreme Dichtigkeit bei Inverter- und OBC-Gehäusen so entscheidend?

Wasser und Elektronik vertragen sich nicht. Ein einziger Tropfen Feuchtigkeit kann einen katastrophalen Ausfall in Hochvoltsystemen verursachen. Speziell konstruierte und geprüfte Druckgussgehäuse garantieren den nötigen Schutz.

Diese Komponenten enthalten Hochvolt-Elektronik, die perfekt vor Feuchtigkeit, Staub und anderen Umwelteinflüssen geschützt sein muss (IP67/IP6K9K). Ein Leck würde zum sofortigen Ausfall führen und stellt ein großes Sicherheitsrisiko dar.

Wenn wir über Dichtigkeit sprechen, meinen wir oft Schutzarten wie IP67 oder sogar IP6K9K. Das bedeutet, das Gehäuse muss nicht nur zeitweiliges Untertauchen in Wasser überstehen, sondern auch einer Reinigung mit einem Hochdruckdampfstrahler standhalten. Jede noch so kleine Undichtigkeit wäre fatal. Die Hauptursache für Undichtigkeiten in Gussteilen ist Gasporosität – winzige Lufteinschlüsse im Material. Um das zu verhindern, setzen wir auf den Vakuum-Druckguss. Dabei wird die Luft aus dem Werkzeug evakuiert, bevor das flüssige Aluminium eingespritzt wird. Das Ergebnis ist ein viel dichteres und porenärmeres Gefüge. Schon im Design (DFM-Analyse) achten wir auf breite Dichtflächen und konstruieren Nuten für Dichtungen so, dass sie sich in unkritischen Bereichen befinden. Aber Vertrauen ist gut, Kontrolle ist besser. Deshalb wird jedes einzelne Gehäuse, das unser Werk mit Dichtigkeitsanforderung verlässt, zu 100 % geprüft. Meist geschieht dies durch eine Helium-Leckageprüfung oder indem wir das Bauteil unter Druck in ein Wasserbad tauchen. Nur was absolut dicht ist, wird auch ausgeliefert.

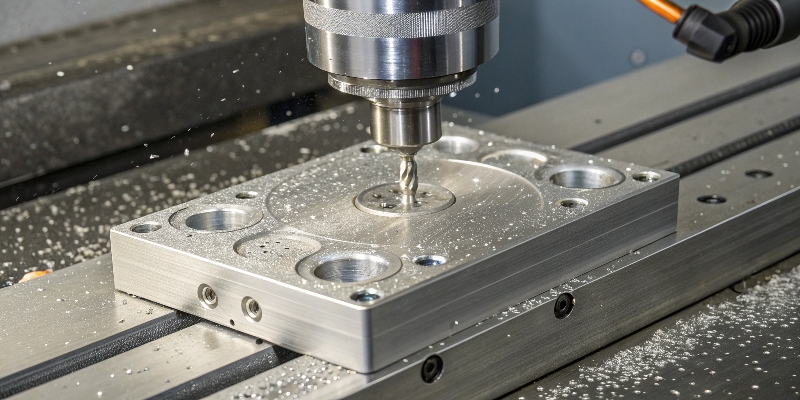

Ist dünner bei Druckgussteilen immer besser für die Gewichtsreduzierung?

Jeder will leichtere Teile. Aber wenn sie zu dünn werden, können sie brechen oder schon bei der Herstellung versagen. Fortschrittliche Dünnwandtechnologie ermöglicht extreme Gewichtsreduktion ohne Festigkeitseinbußen.

Dünnere Wände reduzieren direkt das Bauteilgewicht, was für die Reichweite von E-Fahrzeugen entscheidend ist. Dies darf jedoch nicht die strukturelle Integrität beeinträchtigen. Moderne Simulation und Prozesskontrolle ermöglichen Wandstärken von unter 2 mm bei voller Stabilität.

Der Wunsch nach Gewichtsreduktion führt unweigerlich zur Frage: Wie dünn können wir gehen? Dünnwand-Druckguss ist eine der größten Herausforderungen in unserem Bereich. Das Problem ist einfach: Flüssiges Metall kühlt in dünnen Querschnitten extrem schnell ab. Wenn es erstarrt, bevor es die Form vollständig gefüllt hat, entstehen Fehlstellen, sogenannte Kaltfließstellen. Das Bauteil ist Ausschuss. Um das zu verhindern, braucht es eine perfekte Beherrschung des gesamten Prozesses.

1. Simulation: Mit Moldflow-Simulationen analysieren wir das Fließ- und Erstarrungsverhalten bis ins kleinste Detail. So können wir Engstellen im Design identifizieren und den Prozess digital optimieren, bevor das teure Werkzeug gebaut wird.
2. Prozess: Wir arbeiten mit extrem hohen Einspritzgeschwindigkeiten und Drücken, um das Aluminium in Sekundenbruchteilen in jede Ecke des Werkzeugs zu pressen.
3. Werkzeugtemperierung: Eine intelligente und zonengenaue Temperierung des Werkzeugs ist entscheidend. Wir heizen bestimmte Bereiche, um das Metall flüssig zu halten, und kühlen andere, um eine schnelle Erstarrung zu gewährleisten.
   Durch dieses Zusammenspiel können wir heute bei nicht-strukturellen Teilen wie Deckeln Wandstärken von 1,5 mm oder sogar weniger realisieren und so im Vergleich zu einem Standarddesign von 3 mm erheblich Gewicht sparen.

Warum ist ein Zertifikat wie IATF 16949 mehr als nur ein Stück Papier?

Fehler bei Automobilteilen sind keine Option. Ein einziges fehlerhaftes Bauteil kann Rückrufe verursachen, die Millionen kosten. Strenge Qualitätssysteme wie IATF 16949 gewährleisten eine konsistente, fehlerfreie Produktion.

Es geht nicht um das Zertifikat selbst, sondern um das gelebte Qualitätsmanagementsystem dahinter. Es garantiert reproduzierbare Prozesse, lückenlose Rückverfolgbarkeit und ein proaktives Risikomanagement (FMEA) vom Design bis zur Auslieferung.

Wenn ein Einkäufer oder Qualitätsingenieur bei einem Tier-1-Zulieferer unser IATF-16949-Zertifikat sieht, gibt ihm das eine grundlegende Sicherheit. Aber meine Arbeit ist es, sicherzustellen, dass hinter diesem Zertifikat ein System steckt, das jeden Tag funktioniert. IATF 16949 ist für uns die Blaupause für Qualität. Das bedeutet konkret:

• PPAP (Produktionsteil-Abnahmeverfahren): Bevor ein neues Teil in Serie geht, muss es die PPAP-Prüfung bestehen. Wir weisen damit nach, dass unser Prozess in der Lage ist, das Bauteil dauerhaft und zuverlässig gemäß allen Spezifikationen zu fertigen. Dazu gehören Maßprotokolle, Materialzertifikate, Fähigkeitsuntersuchungen (Cpk) und vieles mehr.
• SPC (Statistische Prozesslenkung): Wir prüfen nicht nur am Ende. Wir überwachen kritische Prozessparameter wie Temperatur, Druck und Geschwindigkeit während der Produktion. So erkennen wir Abweichungen, bevor sie zu einem Fehler im Bauteil führen.
• Rückverfolgbarkeit: Wir können jedes einzelne gelieferte Teil bis zur verwendeten Aluminium-Charge und den Maschinenparametern zurückverfolgen. Im seltenen Fall eines Problems ist diese Rückverfolgbarkeit Gold wert, um die Ursache schnell zu finden und einzugrenzen.
  Dieses System ist die Garantie für unsere Kunden, dass sie sich zu 100 % auf unsere Teile verlassen können.

Fazit

Aluminium-Druckgussteile sind das Rückgrat moderner Elektrofahrzeuge. Sie liefern die geforderte Leichtigkeit, Festigkeit und thermische Leistungsfähigkeit und sind damit für den Fortschritt in der E-Mobilität unverzichtbar.
