Warum EV-Gehäuse hochpräzisen Druckguss erfordern (Aus der Sicht eines Fertigungsingenieurs)

Der Übergang vom Verbrennungsmotor (ICE) zum Elektrofahrzeug (EV) hat die Anforderungen an die Druckguss-Lieferkette radikal verändert. Vor zehn Jahren konnte eine Aluminiumgießerei noch problemlos überleben, indem sie einfache Getriebehalterungen und Ölwannen mit relativ groben Toleranzen goss. Heute würde dieselbe Gießerei katastrophale Ausschussquoten produzieren, wenn sie den Auftrag bekäme, ein hochvolt-fähiges, 800V Gehäuse für EV-Motorsteuerungen¹ zu fertigen.

In modernen EV-Architekturen sind Aluminiumgehäuse nicht mehr nur schützende Abdeckungen. Sie sind hochintegrierte Knotenpunkte für die Hochspannungsverteilung, aktives Thermomanagement und extreme dynamische Belastungen.

Basierend auf unserer täglichen Arbeit auf dem CNC-Zerspanungsboden und an den Hochdruck-Druckgusszellen (HPDC) liefern wir hier eine objektive, praxisnahe Analyse, warum hohe Präzision bei EV-Gehäusen nicht verhandelbar ist – und welche spezifischen ingenieurtechnischen Strategien erforderlich sind, um Ausfälle an der Montagelinie zu verhindern.

1. Die Realität von IP67-Abdichtungen und Mikroporosität

Leistungselektronik und Statoren in E-Fahrzeugen reagieren extrem empfindlich auf Feuchtigkeit. Kühlmittelleckagen oder das Eindringen von Spritzwasser führen sofort zu einem Kurzschluss der Hochvolt-Platine und im schlimmsten Fall zu einem Thermal Runaway (thermisches Durchgehen). Um strenge IP67- oder IP68-Standards zu erfüllen, müssen die Montageflansche und O-Ring-Nuten des Gehäuses auf exakte Oberflächenrauheits- (Ra) und Ebenheitstoleranzen gefräst werden.

Der Einblick aus der Praxis:

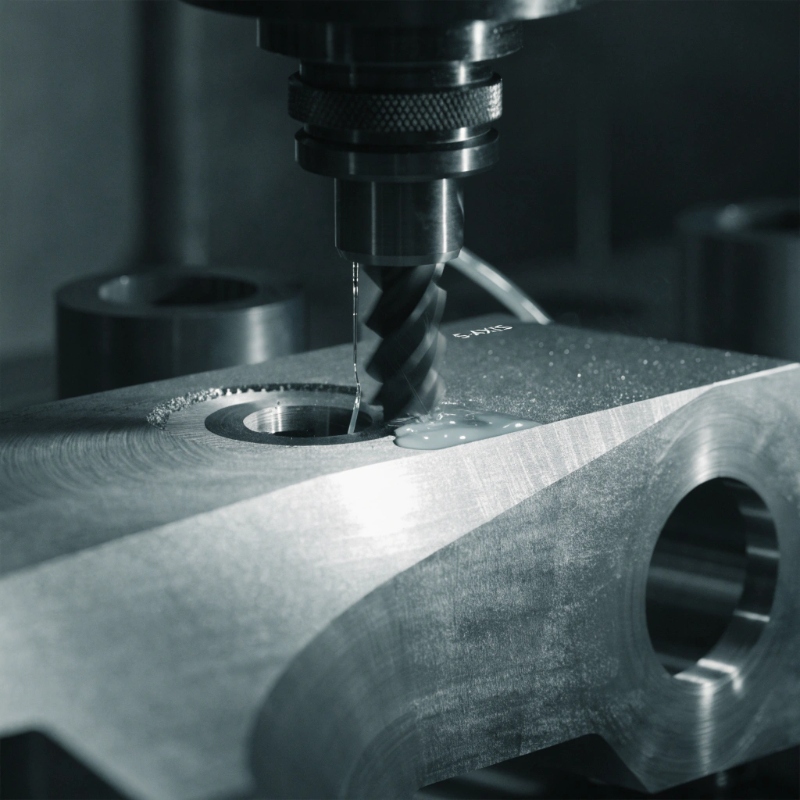

Viele Konstrukteure gehen davon aus, dass ein dicker Dichtflansch automatisch eine wasserdichte Verbindung garantiert. In der Realität sind dicke Flansche eine metallurgische Falle. Das Zentrum einer dicken Wandung kühlt beim Aluminium-Druckguss für die Automobilindustrie² als Letztes ab, was es zu einem Magneten für Schwindungslunker (Micro-porosity) macht. Wenn eine 5-Achs-CNC-Maschine nun eine O-Ring-Nut exakt in die Mitte dieses dicken Flansches fräst, trägt sie die dichte, äußere "Gusshaut" ab und legt das schwammartige, poröse Kerngefüge frei. Ein O-Ring kann auf einer solch rauen Oberfläche nicht abdichten, und Kühlmittel wird unweigerlich durchschwitzen.

Die Präzisionslösung:
Wir können Porosität nicht wegzaubern – die Physik diktiert, dass flüssiges Metall beim Abkühlen schwindet. Stattdessen setzen wir Vakuum-HPDC ein, um die Luft Millisekunden vor der Injektion abzusaugen. Indem wir thermodynamische Moldflow-Simulationen in strikter Übereinstimmung mit den NADCA-Designrichtlinien³ durchführen, lenken wir die verbleibende, unvermeidbare Porosität gezielt in Überlaufkanäle (Overflow Wells) oder nicht-zerspante Bereiche. So stellen wir sicher, dass das CNC-Werkzeug nur in dichtes, lunkerfreies Aluminium schneidet.

2. Lager-Koaxialität zur NVH-Kontrolle

In Antriebsmotorgehäusen rotieren die Wellen mit 15.000 bis 20.000 U/min. Bei diesen extremen Drehzahlen ist die maßliche Beziehung (Koaxialität) zwischen der vorderen und hinteren Lagerbohrung absolut kritisch.

Fehlt es einem Gehäuse an Präzision und die Lagerbohrungen sind auch nur um den Bruchteil eines Millimeters versetzt, leidet der Motor sofort unter Getriebeheulen, beschleunigtem Lagerverschleiß und massiven NVH-Ausfällen (Geräusche, Vibrationen, Rauigkeit).

Die Präzisionslösung:
Rohteiltoleranzen direkt aus der Gießform werden diese Anforderungen niemals erfüllen. Das Rohteil muss so konstruiert sein, dass der thermische Verzug (Warpage) beim Auswerfen minimiert wird, damit es spannungsfrei in der CNC-Vorrichtung sitzt. Nach dem Aufspannen nutzen wir die 4-Achs- oder 5-Achs-CNC-Bearbeitung in einer Aufspannung (Single-Setup). Das Fräsen von gegenüberliegenden Lagerbohrungen und Stator-Passungen in einem einzigen Arbeitsgang – ohne das Teil umzuspannen – ist der einzige Weg, um absolute Fluchtungsgenauigkeit und Positionstoleranzen zu garantieren.

Konventioneller ICE-Guss vs. EV-Präzisionsgehäuse

Um die Verschiebung des ingenieurtechnischen Anspruchs zu verdeutlichen, vergleichen wir die Anforderungen einer klassischen Verbrenner-Komponente mit einem modernen EV-Gehäuse:

3. Inhärente EMV-Abschirmung und Wandstärke

EV-Inverter und Power Distribution Units (PDUs) strahlen aufgrund der hochfrequenten Schaltvorgänge aggressive elektromagnetische Interferenzen (EMI) ab. Anstatt schwere, teure sekundäre Abschirmmaterialien hinzuzufügen, verlassen sich OEMs darauf, dass das Aluminiumgehäuse selbst als Faraday’scher Käfig fungiert.

Die EMV-Abschirmung ist jedoch nur dann wirksam, wenn die Materialdichte homogen ist. Schwere innere Lunker oder Kaltfließstellen (Cold Shuts – wo Metallströme nicht vollständig verschmelzen) schaffen „Löcher“ im Gefüge, durch die elektromagnetisches Rauschen nach außen dringen und die Niedervolt-ADAS-Sensoren des Fahrzeugs stören kann. Ein hochpräziser Druckguss, der mit optimierten Anschnittgeschwindigkeiten und dynamischer Werkzeugtemperierung arbeitet, gewährleistet einen dichten, homogenen Querschnitt – selbst wenn Gehäusewände zur Gewichtsreduktion auf 1,5 mm verdünnt werden.

4. Technische Sauberkeit (Die unsichtbare Bedrohung)

Hochpräzise Fertigung endet nicht, wenn die CNC-Maschine stoppt. EV-Gehäuse enthalten zahlreiche Sacklochgewinde (Blind Holes) zur Befestigung interner Stromschienen und Platinen.

Während der Bearbeitung sammeln sich in diesen Löchern Kühlschmierstoffe und mikroskopisch kleine Aluminiumspäne. Wenn ein Zulieferer das Teil nur mit Druckluft abbläst, bleiben diese Späne haften. Später, im Fahrbetrieb, rütteln die Fahrzeugvibrationen diese leitfähigen Aluminiumgrate los. Sie fallen direkt auf eine Hochvolt-Platine und verursachen einen katastrophalen Kurzschluss.

Eine hochpräzise Fertigung bedeutet zwingend den Betrieb dedizierter Ultraschall-Reinigungs- und Vakuumtrocknungsanlagen. Diese müssen durch ein Qualitätskontroll- und Inspektionslabor⁴ auf Automobilniveau validiert werden, das Partikel extrahiert und wiegt, um die strengen VDA 19 Richtlinien für Technische Sauberkeit⁵ (oder ISO 16232) kompromisslos einzuhalten.

Sichern Sie Ihre EV-Lieferkette ab

Die Herstellung von Gehäusen für E-Motoren und Inverter ist ein unerbittlicher Prozess. Man kann Qualität nicht in ein Teil hineinprüfen, das mit thermischen Designfehlern gegossen wurde, noch darf man sich auf Gießereien verlassen, die ihre Lieferkette durch Outsourcing der CNC-Bearbeitung zersplittern.

Bei EMP Tech minimieren wir die Risiken der Tier-2-Lieferkette, indem wir Werkzeugkonstruktion, Vacuum-HPDC, 5-Achs-Zerspanung und CMM-Messtechnik unter einem Dach bündeln. Da wir strikt nach den Vorgaben der IATF 16949⁶ arbeiten, liefern wir die objektiven Daten und die PPAP Level 3-Dokumentation, die erforderlich sind, um strengste OEM-Audits reibungslos zu bestehen.

Kämpfen Sie aktuell mit hohen Ausschussquoten oder entwickeln Sie ein neues Gehäuse für das Thermomanagement? Laden Sie Ihre 3D-CAD-Daten (STEP/IGES) noch heute über unser Kontaktformular hoch. Unser Engineering-Team führt eine ungeschönte DFM-Analyse durch, identifiziert potenzielle Schwindungsfallen und liefert Ihnen innerhalb von 24 Stunden ein pragmatisches Fertigungsangebot.
