Por qué las carcasas de vehículos eléctricos (EV) exigen fundición a presión de alta precisión (La perspectiva del ingeniero)

La transición de los motores de combustión interna (ICE) a los vehículos eléctricos (EV) ha alterado radicalmente las exigencias impuestas a la cadena de suministro de fundición. Hace diez años, una fundición de aluminio podía sobrevivir produciendo soportes de transmisión y cárteres de aceite simples con tolerancias relativamente holgadas. Hoy en día, esa misma fundición se enfrentará a tasas de rechazo catastróficas si se le encarga la fabricación de una carcasa de controlador de motor EV¹ de 800V.

En las arquitecturas modernas de los EV, las carcasas de aluminio ya no son simples cubiertas protectoras. Son puntos de convergencia altamente integrados para la distribución de energía de alto voltaje, refrigeración líquida activa y cargas dinámicas extremas.

Basándonos en nuestras operaciones diarias en el área de mecanizado CNC y en las celdas de fundición a alta presión (HPDC), presentamos un desglose objetivo y a pie de planta sobre por qué la alta precisión no es negociable para las carcasas de EV, y las estrategias de ingeniería específicas que se requieren para evitar fallos en la línea de ensamblaje de los Tier 1.

1. La realidad del sellado IP67 y la microporosidad

La electrónica de potencia y los estatores de los EV son hipersensibles a la humedad. Las fugas de refrigerante o el ingreso de elementos externos cortocircuitarán instantáneamente una placa de alto voltaje, provocando un evento de embalamiento térmico (thermal runaway). Para alcanzar estrictas clasificaciones IP67 o IP68, las bridas de acoplamiento y las ranuras para juntas tóricas (O-rings) en la carcasa deben mecanizarse para cumplir con tolerancias exactas de planitud y rugosidad superficial (Ra).

El análisis desde el taller:

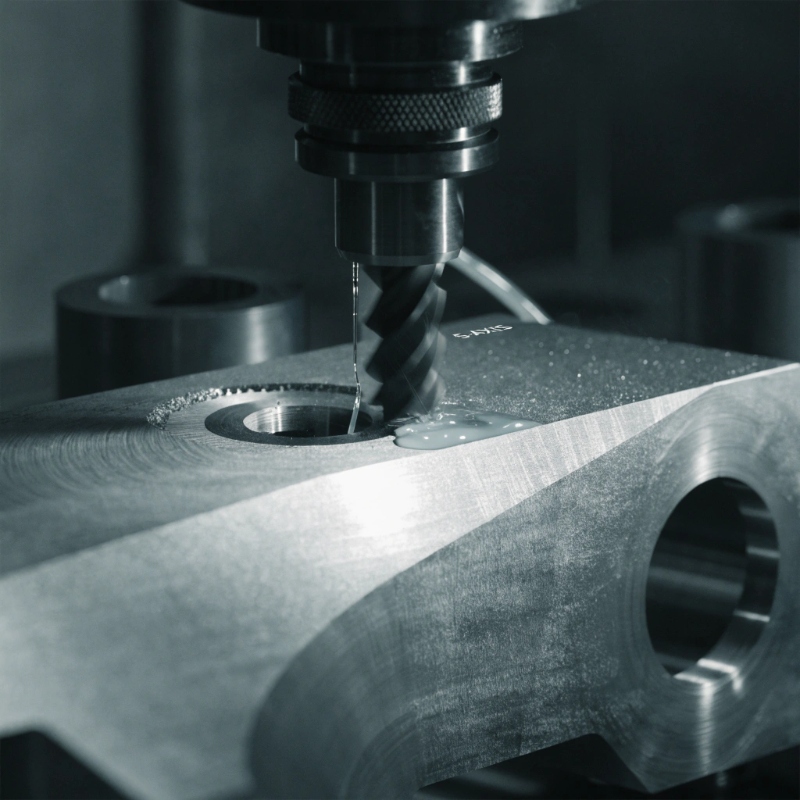

Muchos ingenieros de diseño asumen que especificar una brida de sellado gruesa garantiza una junta estanca. En la realidad metalúrgica, las bridas gruesas son una trampa. El centro de una pared gruesa es lo último en enfriarse durante el proceso de fundición a presión de aluminio automotriz², lo que lo convierte en un imán para la porosidad por contracción (rechupes). Cuando una máquina CNC de 5 ejes fresa una ranura para O-ring directamente en el centro de esa brida gruesa, elimina la "piel" exterior densa y deja expuestos los microvacíos interconectados ocultos en el interior. El O-ring no puede sellar contra una superficie esponjosa, y el refrigerante inevitablemente se filtrará.

La solución de precisión:
No podemos eliminar mágicamente la porosidad; la física dicta que el metal líquido se contraerá al enfriarse. En su lugar, utilizamos la fundición asistida por vacío (Vacuum HPDC) para evacuar el aire del molde milisegundos antes de la inyección. Al ejecutar simulaciones termodinámicas Moldflow de acuerdo con las estrictas directrices de diseño de la NADCA³, dirigimos intencionalmente la porosidad inevitable hacia los pozos de rebose (overflow wells) o áreas que no serán mecanizadas, asegurando que la herramienta CNC solo corte aluminio denso y libre de huecos.

2. Coaxialidad de los rodamientos para el control de NVH

Las carcasas de los motores de tracción albergan rotores que giran entre 15,000 y 20,000 RPM. A estas velocidades extremas, la relación dimensional entre los alojamientos de los rodamientos delantero y trasero es crítica.

Si una carcasa carece de precisión y los orificios de los rodamientos están desalineados incluso por una fracción de milímetro, el motor sufrirá un zumbido severo en los engranajes, un desgaste acelerado de los rodamientos y fallas masivas de NVH (Ruido, Vibración y Aspereza).

La solución de precisión:
Las tolerancias de la pieza fundida en bruto nunca cumplirán con estos requisitos. La pieza bruta debe diseñarse para minimizar el alabeo térmico (thermal warpage) tras la expulsión, de modo que se asiente perfectamente en el dispositivo de sujeción (fixture) de mecanizado. Una vez sujeta, utilizamos mecanizado CNC de 4 o 5 ejes en una sola atada (single-setup machining). Fresar los alojamientos de rodamientos opuestos y los diámetros de ajuste por interferencia (press-fit) del estator en una operación continua, sin soltar la pieza, es la única manera de garantizar una concentricidad y posición verdadera (true position) absolutas.

Fundición tradicional ICE vs. Carcasas de precisión EV

Para ilustrar el cambio en la dificultad de fabricación, comparemos los requisitos de un componente clásico de motor de combustión interna (ICE) con una carcasa moderna de EV:

3. Blindaje EMI inherente y grosor de pared

Los inversores EV y las Unidades de Distribución de Energía (PDU) emiten agresivas Interferencias Electromagnéticas (EMI) debido a la conmutación de alta frecuencia. En lugar de agregar materiales de blindaje secundarios pesados y costosos, los OEM confían en que la propia carcasa de aluminio actúe como una jaula de Faraday.

Sin embargo, el blindaje EMI solo es efectivo si la densidad del material es uniforme. Los huecos internos severos o las juntas frías (cold shuts, donde los flujos de metal no se fusionan por completo) crean vías por las que se escapa el ruido electromagnético, interrumpiendo los sensores ADAS de bajo voltaje del vehículo. La fundición a presión de alta precisión, que utiliza velocidades de ataque optimizadas y un control dinámico de la temperatura del molde, garantiza una sección transversal densa y homogénea, incluso cuando se inyectan paredes de tan solo 1.5 mm de espesor para reducir el peso del vehículo.

4. Limpieza técnica (La amenaza invisible)

La fabricación de alta precisión no termina cuando la máquina CNC se detiene. Las carcasas EV contienen numerosos orificios ciegos roscados (blind tapped holes) para montar barras colectoras (busbars) y placas de circuitos internos.

Durante el mecanizado, estos orificios atrapan fluidos de corte y virutas microscópicas de aluminio. Si un proveedor simplemente sopla la pieza con aire comprimido, esas virutas permanecen allí. Más adelante, durante la operación del vehículo, la vibración de la carretera hará que esas rebabas conductoras de aluminio se suelten, cayendo directamente sobre una placa de circuito impreso (PCB) de alto voltaje y provocando un cortocircuito catastrófico.

Ejecutar una fabricación de alta precisión significa operar líneas dedicadas de lavado por ultrasonido y secado al vacío, validadas por un laboratorio de control de calidad e inspección⁴ de grado automotriz que extrae las partículas y las pesa para cumplir estrictamente con los estándares de limpieza técnica VDA 19⁵ (o ISO 16232).

Asegurando su cadena de suministro EV

La fabricación de carcasas de motores e inversores EV es un proceso implacable. No se puede inspeccionar la calidad de una pieza que fue fundida con un diseño térmico defectuoso, ni se puede confiar en fundiciones que dividen su cadena de suministro subcontratando el mecanizado CNC.

En EMP Tech, mitigamos los riesgos de la cadena de suministro Tier 2 manteniendo el diseño del molde, el Vacuum HPDC, el mecanizado de 5 ejes y la metrología CMM bajo un mismo techo. Operando estrictamente bajo las normativas IATF 16949⁶, proporcionamos los datos objetivos y la documentación PPAP Nivel 3 requerida para superar sin fricciones las rigurosas auditorías de los OEM.

Si actualmente enfrenta altas tasas de rechazo o está desarrollando una nueva carcasa de gestión térmica, cargue su CAD 3D (STEP/IGES) a través de nuestro formulario de contacto hoy mismo. Nuestro equipo de ingeniería ejecutará un análisis DFM implacable, identificará posibles trampas de porosidad por contracción y le entregará una cotización de fabricación pragmática en 24 horas.
