本流程涵盖什么
从CAD模型到经过验证的量产铝合金压铸件，需要经过六个工程阶段——DFM评审、模流模拟、模具设计与制造、试模、PPAP资质认证和量产启动。每个阶段都有具体的交付物、决策门和失效模式。跳过或压缩任何阶段都会引入向下游复合的风险：在T1发现的DFM错误，修复成本是评审阶段的10倍；在SOP发现的同一错误，成本是100倍。
EMP Tech对每个新零件编号执行这一流程——无论是2 kg的电机壳体还是35 kg的电池托盘。流程受IATF 16949 APQP（先期产品质量策划）要求管控，对于工程良好的零件，通常从DFM启动到PPAP批准需要12–16周。本文记录了每个阶段的实际交付物、时间表和我们使用的质量门。
第一阶段：DFM评审与模流模拟（第1–3周）
发生什么
在切割任何模具钢材之前，我们的工程团队根据客户的3D模型和2D图纸进行结构化的面向制造的设计（DFM）评审。DFM评审识别潜在缺陷——缩孔、冷隔、变形、粘模——并规定设计或工艺修改以消除它们。结构化的DFM评审可在试模前消除60–80%的潜在缺陷，正如我们在关于DFM分析如何减少压铸缺陷的文章中所述。
DFM评审清单
| DFM要素 | 我们检查什么 | 跳过的风险 |
|---|---|---|
| 壁厚均匀性 | 过渡比≤3:1，VHPDC最小1.2 mm | 壁厚过渡处的缩孔 |
| 拔模斜度 | 每侧≥1.0°（标准），深芯≥1.5° | 粘模、拉痕、顶出变形 |
| 圆角半径 | 最小≥0.5 mm，应力集中点≥1.0 mm | 应力裂纹、疲劳萌生 |
| 侧凹和侧滑块 | 最小化侧滑块数量；评估机械式vs液压式 | 模具复杂度、周期时间、故障率 |
| 分型面位置 | 放在非关键面，避开密封槽 | 功能面飞边、泄漏路径 |
| 浇口设计和位置 | 优化填充模式，避免喷射和紊流 | 冷隔、卷气、氧化物夹杂 |
| 溢流槽和排气槽位置 | 放在最后填充区域，远离浇口 | 关键特征处气孔 |
| 型腔数量和布局 | 根据零件尺寸、压机吨位、产量确定 | 压机产能利用不足、周期时间过长 |
模流模拟
DFM评审后，我们使用Magma或Flow-3D进行模流模拟，建模以下内容：
- 填充模式： 验证金属从浇口到最后填充区域的流动，无喷射或早期凝固
- 凝固： 识别将形成缩孔的热节；设计冷铁或补缩以补偿
- 变形预测： 计算差异凝固引起的翘曲；在模具几何中补偿
- 热平衡： 设计冷却水路布局以实现模具温度均匀（目标±15°C）
| 模拟交付物 | 目的 | 验收标准 |
|---|---|---|
| 填充动画 | 验证渐进填充，无紊流 | 2 mm壁厚填充时间<40 ms |
| 凝固图 | 识别热节 | 关键特征处无孤立液池 |
| 气孔预测 | 定位预测气孔区 | 关键面气孔率<0.5% |
| 变形分析 | 预测尺寸偏差 | 模具补偿后偏差在图纸公差内 |
第一阶段门：DFM签收
DFM评审以正式签收文件结束，列出所有识别的问题、建议修改和客户批准的设计变更。未经客户DFM签收，不释放模具订单。
第二阶段：模具设计与制造（第3–10周）
模具设计
模具设计将DFM批准的几何转化为物理压铸模具，包含：
- 型腔镶块： H13或SKD61热作模具钢，淬硬至HRC 46–48
- 型芯和滑块： H13表面氮化（氮化层深0.15–0.25 mm）提高耐磨性
- 冷却水路： 钻孔或随形水路，目标±15°C模具温度均匀性
- 顶出系统： 顶杆数量和位置根据顶出力模拟计算
- 浇注系统： 根据模流结果设计——浇口面积、流道几何、溢流体积
| 模具组件 | 材料 | 硬度 | 寿命目标 |
|---|---|---|---|
| 型腔镶块 | H13 / SKD61 | HRC 46–48 | 100,000–500,000模次 |
| 型芯 | H13（氮化） | HRC 46–48 + 氮化 | 50,000–200,000模次 |
| 滑块 | H13（氮化） | HRC 46–48 + 氮化 | 50,000–150,000模次 |
| 顶杆 | SKD61 | HRC 50–52 | 50,000+模次 |
| 模架 | 1045碳钢 | — | 10年以上 |
模具制造流程
我们的模具车间遵循6–8周的制造流程：
- 粗加工（第1–2周）： CNC铣削型腔镶块、型芯和模架组件
- 热处理（第2–3周）： H13真空淬火至HRC 46–48，随后三次回火以确保尺寸稳定性

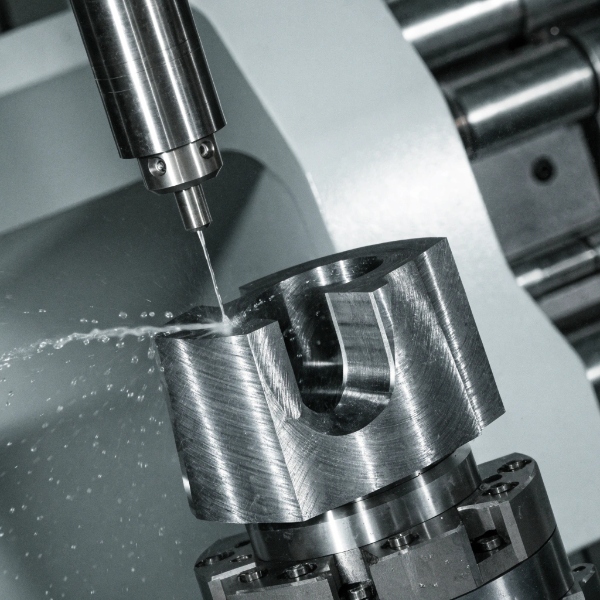

- 精加工（第3–5周）： 5轴CNC硬铣至最终几何，关键面公差±0.01 mm
- 电火花（第4–6周）： 深腔、筋条和铣削不可达特征用EDM成型；顶杆孔和冷却水路连接用线切割
- 抛光和纹理（第5–7周）： 手工抛光至规定粗糙度（Ra 0.4–1.6 µm）；喷砂或化学蚀刻用于外观纹理
- 装配和试模准备（第6–8周）： 模具装配、冷却系统耐压测试（50 bar）、顶出系统功能检查
第二阶段门：模具检验
模具离开模具车间前，进行全量CMM检验：
- 型腔几何与CAD模型对比验证±0.02 mm内
- 分型面平面度≤0.01 mm
- 型芯配合验证（无飞边间隙）
- 冷却水路流量测试（目标：每路15–20 L/min）
第三阶段：试模——T1、T2、T3（第10–14周）
试模理念
试模不是"试了一下可以了"。它们是有特定目标、验收标准和文档的结构化采样事件。每次试模都是一个门：如果未达到验收标准，模具返回修改后再进行下次试模。
T1：首次试模（第10–11周）
目标： 验证基本填充、顶出和尺寸接近度。
| T1评估 | 方法 | 目标 |
|---|---|---|
| 填充完整性 | 目视检查、称重 | 100%填充，无欠铸 |
| 表面质量 | 目视+10倍放大镜 | 关键面无冷隔、流痕 |
| 顶出 | 目视 | 零件自由顶出，无变形、无拉痕 |
| 尺寸检查 | CMM布局（15–30个特征） | 名义值±0.2 mm内（初步） |
| 气孔 | X光探伤（5件） | 关键特征无集中气孔 |
T1通常发现3–8个需要模具修改的问题：浇口调整、溢流槽移位、排气改善或型芯/滑块的轻微几何修正。
T2：优化试模（第12–13周）
目标： T1修改后达到尺寸符合和气孔目标。
| T2评估 | 方法 | 目标 |
|---|---|---|
| 尺寸符合性 | CMM布局（全图纸尺寸） | 100%在图纸公差内 |
| 气孔验证 | X光（10件）+剖切（3件） | 关键面气孔<0.5%，整体<1 mL/100g |
| 表面粗糙度 | 粗糙度仪 | 所有关键面Ra在规格内 |
| 检漏测试 | 氦气检漏（密封壳体） | ≤1×10⁻⁶ mbar·L/s |
| 工艺参数 | 压射终点、增压压力、周期时间 | 稳定、可重复±2%内 |
T2是关键门。如果尺寸、气孔和泄漏完整性全部通过，零件即可进入T3——PPAP资质认证批次。如未通过，T2修改解决剩余问题。
T3：PPAP资质认证批次（第13–14周）
目标： 在已锁定、可重复的条件下生产PPAP样品组。
T3批次生产30–300件（取决于零件尺寸和客户要求），工艺参数锁定。这些零件成为PPAP样品，用于尺寸布局、材料认证和功能测试。T3设定的工艺参数成为生产标准——量产中任何偏离都触发文档化的工程变更。
试模文档
每次试模都有以下文档：
- 压铸记录： 模次号、模具温度、熔体温度、压射压力、压射终点位置、周期时间
- 拍照记录： 每件样品6个角度拍照
- 尺寸布局报告： CMM数据vs.图纸公差，颜色标记合格/不合格
- X光和剖切报告： X光照片和金相剖面分析
- 工艺参数单： 锁定参数用于下次试模或量产
第四阶段：PPAP资质认证（第14–16周）
PPAP Level 3包含什么
PPAP（生产件批准程序）Level 3是汽车压铸的标准要求。它证明生产过程——不仅仅是模具——能够持续生产满足所有要求的零件。我们的质量控制系统管控每个PPAP要素。
| PPAP要素 | 证明什么 | 关键内容 |
|---|---|---|
| 设计记录 | 工程要求已理解并文档化 | 3D模型、2D图纸、修订级别确认 |
| 工程变更文档 | 任何批准的图纸偏离 | 偏离许可、ECN记录 |
| 客户工程批准 | 客户已审查并批准设计 | 签署的批准信 |
| DFMEA / PFMEA | 设计和过程失效模式已识别并减轻 | 前10项RPN及控制措施 |
| 过程流程图 | 制造顺序已文档化 | 从熔炼到出货，每个工序 |
| 过程FMEA | 过程风险已识别，控制已到位 | 严重度×频度×探测度评分 |
| 控制计划 | 每个特征如何在生产中受控 | 特征等级、方法、频次、反应 |
| 测量系统分析（MSA） | 测量不确定度已量化 | 关键尺寸量具R&R <10% |
| 尺寸布局（15–30+测量） | 零件满足所有图纸尺寸 | CMM报告，颜色标记合格/不合格 |
| 材料测试报告 | 合金化学成分和力学性能 | 光谱分析+拉伸测试 |
| 性能测试结果 | 功能测试（泄漏、爆破、疲劳） | 氦气泄漏、压力测试结果 |
| 初始过程研究 | 关键特性的过程能力 | Cpk ≥ 1.67关键，≥1.33重要 |
| 合格实验室文档 | 测试由认可实验室执行 | ISO 17025范围或等效 |
| 外观批准（如适用） | 外观面符合母样 | 与AQP样本目视对比 |
| 样品母件和保留件 | 实物样品保存 | 每零件编号1件母件+1件保留件 |
| 母件 | 客户批准的参考零件 | 封存并存储，客户签署 |
PPAP门：客户批准
PPAP Level 3提交给客户审查。只有在客户签署PSW（零件提交保证书）后才授予生产批准。任何未关闭的问题——即使是次要的——都在未关闭问题清单中跟踪，并附截止日期。
第五阶段：量产启动（SOP）
启动前准备
在首件生产压射前，我们验证：
| 准备项 | 验证方法 | 通过标准 |
|---|---|---|
| 模具状态 | 型腔检查、磨损测量 | 与PPAP模具状态无偏差 |
| 工艺参数 | 锁定T3参数 | 压射终点±0.5 mm，压力±2%内 |
| 材料认证 | 首炉光谱检测 | 合金规格内（ADC12：Si 9.5–12%，Cu 1.8–3.5%） |
| 质量计划 | 控制计划下发到操作员 | 每个操作员培训并签字 |
| 追溯系统 | FIFO批次追踪激活 | 材料批次→模次→加工批次→出货关联 |
| 检测设置 | CMM程序、X光程序、检漏设置加载 | 首件检验（FOI）通过 |
首批生产
SOP后的首批生产被视为延伸验证：
- 首件检验（FOI）： 前5件全尺寸、全检漏——验证PPAP后模具状态
- 爬坡计划： 2–4周内逐步提高产量，允许过程稳定和操作员学习曲线
- SPC激活： 第一天起所有关键特性控制图上线
- 每日质量评审： 前30天——每日废品评审、缺陷帕累托、纠正措施
量产爬坡曲线
| 爬坡阶段 | 产量（目标%） | 时间 | 重点 |
|---|---|---|---|
| 第一阶段：稳定期 | 30–50% | 第1–2周 | 过程稳定、操作员培训、废品降低 |
| 第二阶段：加速期 | 50–80% | 第3–4周 | 周期时间优化、OEE提升 |
| 第三阶段：满产期 | 80–100% | 第5周起 | 稳态生产、持续改进 |
第六阶段：持续改进与放量
SPC和过程监控
每个关键特性在整个生产过程中使用SPC控制图监控：
| 特性类型 | SPC方法 | 行动限 | 反应 |
|---|---|---|---|
| 关键（安全、密封） | X-bar/R，100%测量 | Cpk <1.67 → 行动 | 停机、调查、纠正 |
| 重要（功能） | X-bar/R，5件/批抽样 | Cpk <1.33 → 行动 | 调查、调整、重新验证 |
| 一般（外观） | 目视抽样 | 缺陷率>2% → 行动 | 调整过程、检验 |
缺陷帕累托和根因分析
月度缺陷评审驱动持续改进：
- 数据收集： 废品和返工按缺陷类型分类（气孔、飞边、冷隔、尺寸、表面）
- 帕累托分析： 识别贡献80%总废品的前3大缺陷类型
- 根因分析： 5-why分析、鱼骨图、必要时DOE
- 纠正措施： 模具修改、工艺参数变更或设计变更——ECN文档化
- 验证： Cpk重新验证、30天监控期
我们的制造设施配备专职模具维护团队和厂内模具车间，可快速翻新模具，最大限度减少生产中断。
流程时间表汇总
| 阶段 | 持续时间 | 关键交付物 | 门 |
|---|---|---|---|
| 1. DFM + 模流 | 3周 | DFM报告、模拟结果 | 客户DFM签收 |
| 2. 模具设计+制造 | 6–8周 | 完成模具、CMM检验报告 | 模具检验通过 |
| 3. 试模（T1–T3） | 2–4周 | PPAP样品组、锁定工艺参数 | T3尺寸+气孔通过 |
| 4. PPAP资质认证 | 2周 | PPAP Level 3文件包 | 客户PSW批准 |
| 5. 量产启动 | 进行中 | 首批生产、SPC激活 | FOI通过、爬坡曲线正常 |
| 6. 持续改进 | 进行中 | SPC数据、缺陷帕累托、Cpk ≥1.67 | 月度评审 |
典型总周期： 对于工程良好的零件，从DFM到PPAP批准12–16周。需要3轮以上模具迭代的项目延长至20+周，表明DFM或模流阶段不充分——这就是我们在第一阶段大力投资的原因。
加速或减缓流程的设计决策
零件设计阶段所做的决策直接影响流程时间表。理解这些关系是我们从首次接触就让工程团队参与的原因——也是我们在掌握压铸零件设计指南中涵盖零件设计原则的原因。
| 设计决策 | 流程影响 | 时间影响 |
|---|---|---|
| 均匀壁厚（过渡≤3:1） | 降低缩孔风险，消除T2迭代 | 节省1–2周 |
| 充足拔模斜度（≥1.0°） | 消除粘模和顶出变形 | 节省一次试模迭代 |
| 分型面在非功能面 | 避免密封/垫片面飞边 | 消除量产返工 |
| 浇口位置优化填充 | 更少冷隔、更少T1修改 | 节省1周 |
| 随形冷却水路 | 更严格温度控制、更快周期 | 缩短爬坡时间 |
| 过多侧凹 | 额外滑块、复杂度、失效模式 | 模具增加2–4周 |
| 公差过严 | 需要额外加工或在线CMM | 增加成本和周期时间 |
常见问题
问：压铸从原型到量产需要多长时间？
答：对于工程良好的铝合金压铸件，从DFM评审到PPAP批准12–16周：DFM和模流3周，模具设计和制造6–8周，T1–T3试模2–4周，PPAP文档2周。需要3轮以上模具迭代的项目延长至20+周，表明DFM或模流分析不充分。
问：压铸中的试模（T1、T2、T3）是什么？
答：试模是有特定目标的结构化采样事件。T1验证基本填充和顶出。T2在T1修改后达到尺寸和气孔符合。T3在锁定、可重复条件下生产PPAP样品组。每次试模都是一个门——如果未达验收标准，模具返回修改。
问：压铸PPAP Level 3包含什么？
答：PPAP Level 3包含尺寸布局（15–30+ CMM测量）、设计记录、DFMEA/PFMEA、过程流程图、控制计划、测量系统分析（量具R&R）、材料测试报告、性能测试结果、初始过程研究（Cpk ≥ 1.67关键，≥1.33重要）以及母件/保留件。这是汽车标准要求。
问：压铸量产的爬坡曲线是怎样的？
答：典型爬坡：第一阶段（目标产量30–50%，第1–2周）专注于过程稳定和操作员培训。第二阶段（50–80%，第3–4周）优化周期时间和OEE。第三阶段（80–100%，第5周起）达到稳态生产。爬坡允许过程学习而不使质量系统过载。
问：压铸量产中模具维护如何安排？
答：日常预防性维护（脱模剂、清洗、润滑）每班次。定期检查（型腔磨损测量、冷却水路除垢）每10,000模次或2–4周。大修（重新抛光、更换顶杆）在50,000–100,000模次。全面翻新（更换镶块、CMM重新验证）在150,000–250,000模次。
