Les 10 principaux défauts en fonderie sous pression et leurs causes profondes (Guide de dépannage pour ingénieurs)

Injecter de l’aluminium en fusion à 700 °C dans un moule en acier trempé H13 à une vitesse de 5 mètres par seconde est un événement thermodynamique violemment instable. Si vous vous attendez à une série de pièces parfaites et sans défauts simplement parce que votre modèle CAO est géométriquement symétrique, vous ignorez la réalité métallurgique.

Sur le sol d’un atelier de moulage sous haute pression (HPDC), les défauts sont inévitables. La différence entre une fonderie en difficulté et un partenaire de fabrication de rang 2 (Tier 2) fiable réside entièrement dans sa capacité à diagnostiquer la cause profonde et à ajuster les paramètres du processus (diagramme PQ2, température du moule, conception du système d’alimentation) pour chasser ces défauts des zones fonctionnelles critiques.

Sur la base de décennies d’audits et de dépannage dans le moulage sous pression d’aluminium pour l’automobile¹, voici une analyse brute, d’ingénieur à ingénieur, des 10 principaux défauts de fonderie, de leurs véritables causes profondes et de la manière dont nous les éliminons avant le lancement de la production en série.

Matrice d’identification des défauts

Avant de plonger dans les détails, utilisez cette matrice pour catégoriser le mode de défaillance sur votre ligne d’assemblage.

Défauts d’intégrité interne

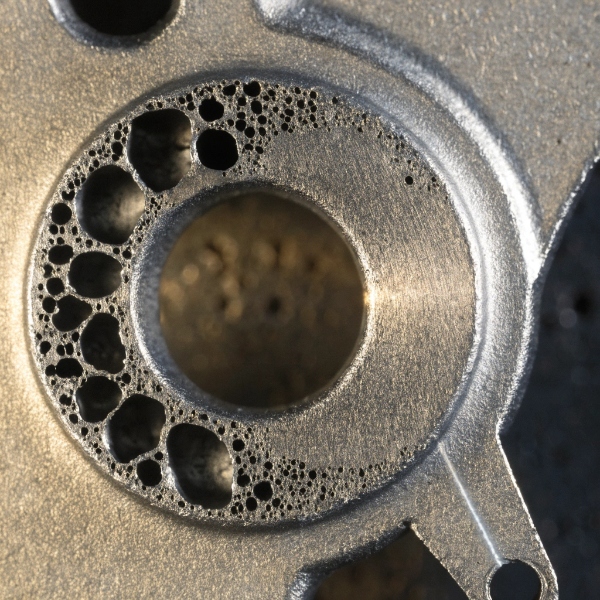

1. Porosité gazeuse (Soufflures)

Ce que c’est : Des vides lisses et sphériques emprisonnés à l’intérieur de la pièce.
La véritable cause : L’aluminium en fusion est pulvérisé violemment dans la cavité. Si la vitesse du piston (fast shot) est déclenchée trop tôt, ou si la ventilation est inadéquate, l’air atmosphérique à l’intérieur du moule est pulvérisé et emprisonné dans le métal en cours de solidification.
La solution d’ingénierie : Nous utilisons le Vacuum HPDC (moulage sous vide) pour évacuer l’air de la cavité quelques millisecondes avant l’injection. De plus, nous optimisons le profil de la première phase (slow shot) pour garantir un front d’écoulement laminaire qui pousse l’air vers les évents plutôt que de l’emprisonner.

2. Porosité de retrait (Retassures)

Ce que c’est : Des vides irréguliers et dentelés généralement trouvés dans les sections les plus épaisses d’une pièce.
La véritable cause : L’aluminium se rétracte d’environ 6 % en refroidissant. Les parois fines gèlent instantanément, coupant la voie d’alimentation en métal liquide vers les bossages plus épais. À mesure que le bossage épais refroidit, il se déchire littéralement de l’intérieur car aucun métal frais ne peut l’atteindre pour compenser la perte de volume.
La solution d’ingénierie : Vous ne pouvez pas tromper la physique. Nous utilisons la simulation Moldflow pour identifier les "points chauds" thermiques et placer des canaux de refroidissement conformes (conformal cooling) directement à l’intérieur de l’acier du moule. Si une conception présente de sévères transitions épais/fin, nous forçons l’utilisation de noyaux (coring) pour maintenir une épaisseur de paroi uniforme, conformément aux directives de la NADCA².

3. Inclusions (Points durs)

Ce que c’est : Des particules non métalliques (oxydes, flux ou matériaux réfractaires) incrustées dans la matrice d’aluminium.
La véritable cause : Une mauvaise qualité du bain de fusion. Si le four de maintien n’est pas correctement écrémé, ou si le dégazage rotatif est ignoré, de l’hydrogène et des oxydes d’aluminium sont louchetés directement dans la chambre d’injection. Cela détruit la limite élastique et casse instantanément les outils de coupe CNC.
La solution d’ingénierie : Une discipline métallurgique stricte. Nous utilisons une analyse spectrométrique sur chaque fusion pour garantir la conformité aux normes de matériaux ASTM³, et employons un dégazage au rotor et des filtres en mousse céramique avant même que le métal n’atteigne la louche.

Défauts de surface et d’écoulement

4. Reprises froides (Cold Shuts)

Ce que c’est : Des lignes ou des coutures distinctes sur la surface où deux fronts d’écoulement se sont rencontrés mais n’ont pas réussi à fusionner complètement.
La véritable cause : Le métal était trop froid ou le temps de remplissage était trop lent. Au moment où les deux flux d’aluminium liquide sont entrés en collision, ils avaient déjà formé une "peau" solide, empêchant une fusion homogène. Cela crée une grave faiblesse structurelle qui cédera sous une fatigue dynamique.
La solution d’ingénierie : Augmenter la vitesse d’injection ou élever la température locale du moule. Nous nous appuyons sur Moldflow pour prédire les températures du front d’écoulement, en ajoutant des talons de lavage (overflow wells) pour forcer le métal chaud à traverser les zones froides.

5. Cloques (Blistering)

Ce que c’est : Des bulles qui se forment à la surface de la pièce, généralement lors d’un traitement thermique T6 ou d’un revêtement en poudre à haute température.
La véritable cause : Du gaz sous haute pression (porosité gazeuse) caché juste sous la peau extérieure dense de la pièce. Lorsque la pièce passe au four, l’air emprisonné se dilate et repousse la peau d’aluminium ramollie vers l’extérieur.
La solution d’ingénierie : Le Vacuum HPDC est obligatoire pour toutes les pièces structurelles nécessitant un traitement thermique T6 (comme les dômes de suspension ou les bacs de batterie) afin d’extraire le gaz du moule avant qu’il ne soit piégé.

6. Grippage (Galling / Collage)

Ce que c’est : L’aluminium colle ou se soude à l’acier H13 de l’outillage, laissant des marques d’arrachement sur la pièce et endommageant le moule.
La véritable cause : Soit la température du moule a localement dépassé le seuil de soudage de l’alliage, soit le concepteur n’a pas prévu d’angles de dépouille (draft angles) adéquats sur les nervures et les noyaux profonds.
La solution d’ingénierie : Appliquer un angle de dépouille minimum de 1° à 1,5° sur toutes les géométries internes. Dans l’atelier, nous optimisons la pulvérisation robotisée des agents de démoulage (poteyage) à base d’eau pour refroidir les points chauds spécifiques sur la face du moule.

Défauts dimensionnels et fonctionnels

7. Gauchissement thermique (Warpage)

Ce que c’est : La pièce moulée se plie ou se déforme après l’éjection, détruisant les tolérances de planéité.
La véritable cause : Des vitesses de refroidissement inégales sur une grande pièce, ou des forces d’éjection déséquilibrées poussant la pièce hors du moule alors qu’elle est encore trop chaude.
La solution d’ingénierie : Mise en œuvre de circuits de refroidissement conformes précis. De plus, nous ne forçons jamais une pièce brute gauchie dans un montage CNC rigide. Nous utilisons des gabarits à faible distorsion pour nous assurer que les faces usinées restent parfaitement planes une fois les brides relâchées.

8. Criques à chaud (Hot Tears)

Ce que c’est : Des fissures visibles dans les coins ou les intersections de la pièce moulée.
La véritable cause : Au fur et à mesure que l’aluminium se solidifie et se rétracte, il s’agrippe fermement aux noyaux en acier. Si la pièce est bloquée par des angles internes vifs (manque de congés de raccordement généreux) ou si elle est éjectée de manière inégale, le métal en cours de retrait se déchirera littéralement de lui-même.
La solution d’ingénierie : Ajouter des rayons généreux à tous les angles internes pour répartir les contraintes, et équilibrer la disposition des éjecteurs pour repousser la pièce uniformément.

9. Bavures (Toiles / Flash)

Ce que c’est : Une fine toile de métal excédentaire s’échappant le long du plan de joint du moule ou autour des noyaux à tiroirs.
La véritable cause : La pression de multiplication (intensification) lors de la phase d’injection a dépassé la force de fermeture (clamping force / tonnage) de la machine, ou les faces du moule sont usées et ne sont plus parfaitement étanches.
La solution d’ingénierie : Déplacer l’outillage vers une presse d’un tonnage supérieur. Si les bavures persistent sur une grande machine, l’acier de l’outillage lui-même peut fléchir sous la pression et nécessite des piliers de soutien supplémentaires.

10. Fuites (Suintements / Leakers)

Il s’agit du mode de défaillance le plus critique pour les composants de gestion thermique.
Ce que c’est : Du liquide de refroidissement ou de l’huile suintant à travers la paroi en aluminium massif d’un boîtier de contrôleur de moteur EV⁴.
La véritable cause : La pièce brute fuit rarement car le refroidissement rapide contre la paroi du moule forme une "peau" dense et étanche. Cependant, lorsque l’usinage CNC secondaire coupe une gorge de joint torique à travers cette peau, il expose la micro-porosité interconnectée qui se cache au cœur de la paroi. Les fluides suinteront directement à travers ce réseau interne spongieux.
La solution d’ingénierie : Nous utilisons la simulation pour éloigner les points chauds thermiques des surfaces d’étanchéité. Plus important encore, nous ne nous fions pas aux contrôles visuels. Nous utilisons une ligne de contrôle qualité et inspection⁵ automatisée avec 100 % de tests de fuite par chute de pression (air-decay) pour valider l’intégrité de l’étanchéité avant l’expédition.

Auditer la réalité du moulage sous pression

Si votre fournisseur actuel invoque la "malchance" ou une "géométrie difficile" pour justifier des taux de rebut élevés, c’est qu’il manque de la métrologie et du contrôle thermodynamique requis pour la fabrication automobile.

La qualité ne peut pas être triée dans un bac en fin de ligne — elle doit être intégrée dès la conception dans l’outillage et le diagramme PQ2. En opérant strictement sous les normes IATF 16949⁶, EMP Tech utilise le DFM prédictif et Moldflow en interne pour identifier et neutraliser ces 10 défauts avant même de couper un bloc d’acier H13.
