Qu’est-ce que le moulage sous pression d’aluminium pour l’automobile ? (Guide complet 2026)

La pression exercée sur les équipementiers de rang 2 (Tier 2) dans la chaîne d’approvisionnement automobile n’a jamais été aussi forte. Les constructeurs (OEM) et les fournisseurs de systèmes de rang 1 exigent des réductions de poids drastiques pour les nouvelles plateformes de véhicules électriques (EV), une stabilité dimensionnelle sans faille et une traçabilité PPAP absolue, le tout avec des marges de plus en plus serrées.

Dans ce contexte, le moulage sous pression d’aluminium pour l’automobile¹ n’est plus un simple processus de fonderie : c’est l’épine dorsale des architectures automobiles modernes.

Mais valider un modèle CAO sur un écran est une chose ; injecter de l’aluminium liquide à 700°C à une vitesse de 5 mètres par seconde dans un moule en acier en est une autre. En tant qu’ingénieurs de production, nous connaissons la réalité : il n’existe pas de pièce moulée absolument exempte de microporosité. Tout l’enjeu du moulage sous haute pression (HPDC) réside dans la maîtrise de la thermodynamique pour repousser ces défauts hors des zones critiques et sécuriser la chaîne d’approvisionnement.

Voici un guide pragmatique, issu de la réalité du terrain, sur ce qu’implique réellement la production de pièces automobiles en aluminium en 2026.

La réalité physique du moulage sous haute pression (Kaltkammer / Chambre froide)

Les composants structurels et les carters automobiles en aluminium sont exclusivement fabriqués via le procédé HPDC à chambre froide. L’aluminium en fusion, extrêmement corrosif pour l’acier à ces températures, est dosé dans une chambre d’injection pour chaque cycle.

La phase critique est le remplissage de la cavité. De nombreux bureaux d’études dessinent des transitions abruptes, plaçant d’énormes bossages de fixation juste à côté de parois fines de 1,5 mm.
La réalité de l’atelier : Un tel gradient thermique est catastrophique. La paroi fine gèle instantanément, coupant l’alimentation en métal liquide vers le bossage épais. Il en résulte des retassures (shrink porosity) massives, exactement là où l’usinage viendra tarauder un filetage.

Pour contourner ces lois de la physique, nous ne laissons rien au hasard. Nous utilisons la simulation Moldflow pour ajuster les angles de dépouille et placer stratégiquement les talons de lavage (overflow wells). Cela permet de drainer les oxydes et les gaz inévitables hors de la pièce finale, en stricte conformité avec les directives de la NADCA² pour l’intégrité structurelle.

Matrice des alliages pour les architectures de 2026

Tous les alliages d’aluminium ne se valent pas dans un environnement automobile. Le choix du matériau dicte la limite élastique, la conductivité thermique et l’usinabilité.

Note d’ingénierie : Les alliages comme l’AlSi10MnMg, souvent exigés par les normes de la SAE International⁴ pour les pièces structurelles, nécessitent l’application du moulage sous vide (Vacuum HPDC) pour limiter l’emprisonnement des gaz, condition sine qua non si la pièce doit subir un traitement thermique T6 sans former de cloques (blistering).

Les pièges cachés de l’usinage CNC

L’injection du métal n’est que la moitié de la bataille. De nombreux projets de rang 2 échouent lors de l’usinage (CNC), là où les tolérances se jouent au micron.

1. Le piège de la gorge de joint torique (O-ring)

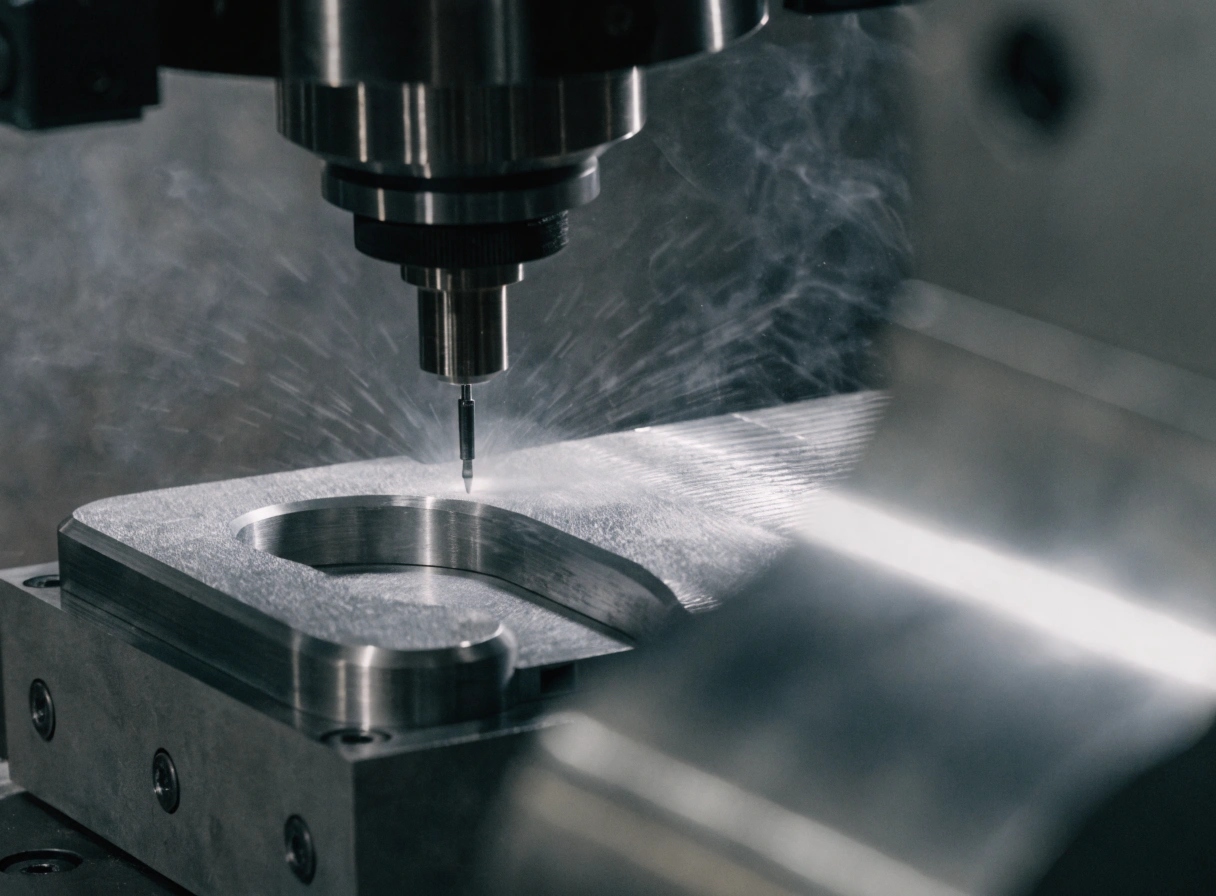

Pour garantir une étanchéité IP67 sur un carter de refroidissement liquide, une gorge doit être fraisée. Si le concepteur place cette gorge en plein centre d’une bride épaisse, la fraiseuse va enlever la couche externe dense (la "peau" de la pièce) et exposer le cœur poreux. Le liquide de refroidissement s’infiltrera inévitablement par ces microporosités.
Notre solution : Nous contrôlons rigoureusement la rugosité de surface (Ra) des gorges et soumettons toutes les pièces critiques à des tests d’étanchéité en ligne automatisés⁵ (Air-Decay Leak Testing) avant toute expédition, au lieu de faire de fausses promesses sur le "zéro défaut".

2. Tolérances géométriques et coaxialité

Les boîtiers de moteurs électriques ne pardonnent aucun défaut d’alignement. Si les alésages de roulement ne sont pas parfaitement coaxiaux, le moteur subira des problèmes critiques de vibrations et de bruits (NVH) ou une usure prématurée des engrenages. Au lieu de multiplier les montages et démontages de la pièce, nous utilisons l’usinage CNC 5 axes en un seul montage (single-setup) pour garantir des tolérances de positionnement absolues.

Réussir les audits de rang 1 : Traçabilité et propreté technique

Aujourd’hui, les auditeurs qualité des OEM se moquent des inspections visuelles ; ils exigent des données brutes. Une pièce peut avoir des cotes parfaites, mais si un copeau d’aluminium se détache d’un taraudage aveugle, cela provoquera un court-circuit fatal dans l’électronique de puissance d’un EV.

Nous savons à quel point la pression des audits est forte pour les fournisseurs Tier 2. C’est pourquoi nous intégrons des systèmes de lavage par ultrasons pour respecter les limites strictes de propreté technique VDA 19⁶ (ou ISO 16232).

De plus, nos opérations sont strictement alignées sur les normes IATF 16949⁷. Chaque pièce est gravée au laser avec un code QR, permettant de remonter en quelques minutes au lot de matière première, aux courbes d’injection et à l’opérateur CNC. C’est ce niveau de documentation (PPAP Niveau 3) qui protège réellement votre chaîne d’approvisionnement.

Protéger votre projet avant l’usinage des moules

Le moulage sous pression d’aluminium exige une maîtrise rigoureuse de la thermodynamique, des revues DFM sans concession et une précision d’usinage absolue. Une erreur découverte après la coupe de l’acier du moule coûte des dizaines de milliers d’euros et des mois de retard.

Si vous développez un composant complexe et cherchez à sécuriser vos tolérances géométriques, téléchargez vos fichiers CAO (STEP/IGES) via notre formulaire de contact. L’équipe d’ingénierie d’EMP Tech vous fournira une analyse DFM objective et un chiffrage pragmatique sous 24 heures.
