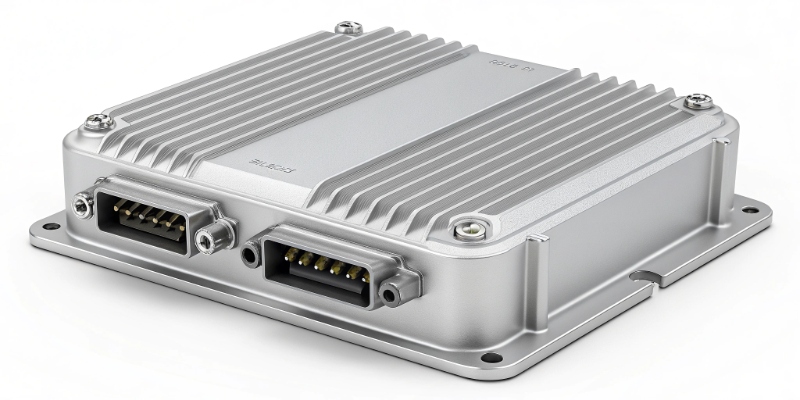

Dans l’ère de l’électrification des véhicules et de la conduite autonome, le calculateur électronique (ECU) est passé du statut de simple composant à celui de "cerveau" du véhicule. Ces systèmes devenant de plus en plus puissants, ils génèrent davantage de chaleur et nécessitent une protection robuste. C’est ici que le boîtier du calculateur en aluminium moulé devient une pièce maîtresse.
Pour les équipementiers (OEM) et les fournisseurs de rang 1, le choix du matériau et du partenaire de fabrication est crucial pour garantir la fiabilité de l’électronique embarquée. Chez EMP Tech, nous sommes spécialisés dans la fonderie sous pression (HPDC) pour produire des boîtiers légers, durables et thermiquement efficaces, conformes aux normes strictes IATF 16949.
Pourquoi l’aluminium est le standard pour les boîtiers ECU
Bien que le plastique et l’acier soient utilisés dans l’industrie automobile, le boîtier du calculateur en aluminium moulé reste le choix privilégié pour les ordinateurs de bord, les systèmes de gestion de batterie (BMS) et les contrôleurs ADAS.
Voici les trois raisons techniques pour lesquelles la fonderie d’aluminium (utilisant des alliages comme l’ADC12 ou l’AlSi10Mg) est supérieure :
- Gestion Thermique (Dissipation de chaleur) : Les ECU modernes génèrent une chaleur importante. L’aluminium offre une excellente conductivité thermique, agissant comme un dissipateur naturel pour évacuer la chaleur du PCB et prévenir la surchauffe.
- Blindage CEM (EMI) : L’environnement automobile est saturé d’interférences électromagnétiques. L’aluminium fournit un blindage CEM naturel, protégeant les signaux de données sensibles sans nécessiter de revêtements conducteurs coûteux, indispensables pour les boîtiers en plastique.
- Durabilité et Étanchéité (IP Rating) : L’aluminium moulé offre une structure rigide et anticorrosion qui permet des tolérances serrées pour l’étanchéité (IP67/IP68), protégeant l’électronique de l’eau, de la poussière et des vibrations.
Comparatif Matériaux : Aluminium vs Plastique vs Acier
Pour aider les équipes d’achat à justifier le choix des matériaux, nous avons comparé les attributs clés pour la fabrication de boîtiers de commande :
| Caractéristique | Aluminium Moulé (Die Casting) | Plastique Technique | Acier Embouti |
|---|---|---|---|
| Conductivité Thermique | Élevée (Excellent refroidissement) | Faible (Isolant) | Moyenne |
| Blindage CEM (EMI) | Élevé (Propriété naturelle) | Nul (Nécessite revêtement) | Élevé |
| Poids | Léger | Très Léger | Lourd |
| Complexité du Design | Élevée (Ailettes/bossages complexes) | Élevée | Faible (Formes simples) |
| Durabilité | Élevée | Moyenne (Fragile avec le temps) | Élevée (Sujet à la rouille) |
Le Processus de Fabrication : Zéro Défaut Garanti
Produire un boîtier du calculateur en aluminium moulé de haute qualité demande une maîtrise totale du processus pour éviter les défauts courants comme la porosité, source de fuites.
1. Simulation DFM et Analyse de Flux

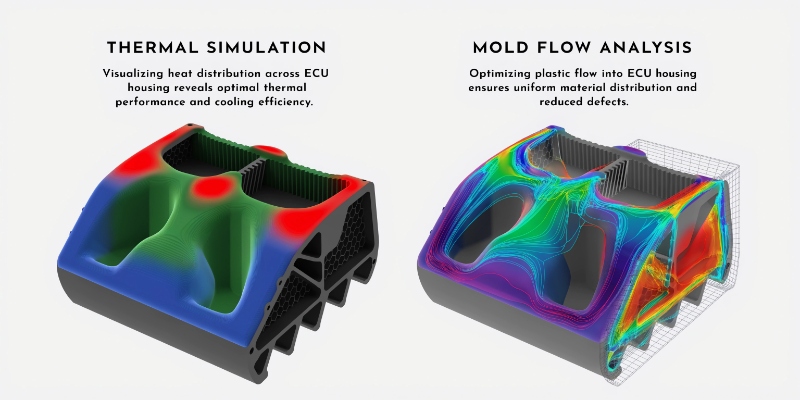

Avant la conception du moule, nous utilisons des logiciels de simulation (Moldflow) pour analyser le remplissage. Cela nous permet d’optimiser les points d’injection et les talons de lavage pour minimiser les bulles d’air et garantir une microstructure dense.
2. Fonderie Sous Pression (HPDC)
Nous utilisons des machines à chambre froide de 280T à 800T. En contrôlant précisément la vitesse d’injection et la pression de compactage, nous produisons des parois fines et des géométries d’ailettes de refroidissement complexes sans sacrifier la solidité.
3. Usinage CNC de Précision
La surface d’étanchéité d’un boîtier ECU doit être parfaitement plane. Nos centres CNC internes usinent les surfaces de contact avec des tolérances de planéité au micron, garantissant que l’assemblage final sera parfaitement étanche.
4. Tests d’Étanchéité et Traitement de Surface
Chaque pièce critique subit des tests rigoureux. Nous effectuons des tests d’étanchéité à l’air (Air Decay Test) sur 100% des pièces. Enfin, les pièces subissent une passivation ou un revêtement par cataphorèse (E-coating) pour résister aux tests de brouillard salin (720+ heures).
Applications dans les Véhicules Modernes
Nos solutions de fonderie soutiennent une large gamme d’applications électroniques automobiles :
- Module de commande moteur (ECM/ECU) : L’ordinateur central pour les moteurs à combustion.
- Composants pour Véhicules Électriques (NEV) : Boîtiers d’inverter, convertisseurs DC-DC et couvercles de BMS.
- Modules ADAS : Boîtiers pour radars, lidars et unités de traitement caméra nécessitant une forte dissipation thermique.
Partenaire Certifié IATF 16949
Lorsque vous sourcez un boîtier du calculateur en aluminium moulé, vous avez besoin d’un partenaire qui comprend la différence entre une "bonne pièce" et une "pièce de qualité automobile".
Chez EMP Tech, nous combinons une technologie de fabrication avancée avec un contrôle qualité strict pour protéger votre électronique dans les environnements les plus rudes.
Prêt à optimiser la conception de votre ECU pour la production en série ?
Contactez notre équipe d’ingénieurs dès aujourd’hui pour une revue DFM (Design for Manufacturing) gratuite et un devis.
