Was ist Aluminium-Druckguss für die Automobilindustrie? (Vollständiger Leitfaden 2026)

Der Druck auf Tier-2-Zulieferer in der Automobilindustrie war noch nie so hoch wie heute. OEMs und Tier-1-Systemlieferanten fordern drastische Gewichtsreduzierungen für neue EV-Plattformen, kompromisslose Maßhaltigkeit und eine lückenlose Dokumentation – bei gleichzeitig sinkenden Margen. In diesem Spannungsfeld ist der Aluminium-Druckguss für die Automobilindustrie¹ nicht nur ein Fertigungsverfahren, sondern das Rückgrat der modernen Fahrzeugarchitektur.

Doch ein CAD-Modell auf dem Bildschirm ist das eine; 700 Grad heißes, flüssiges Aluminium mit 5 Metern pro Sekunde in eine Stahlform zu schießen, ist etwas völlig anderes. Als Fertigungsexperten wissen wir: Es gibt keinen absolut lunkerfreien Guss. Die Kunst des Hochdruck-Druckgusses (HPDC) besteht darin, die physikalischen Grenzen zu beherrschen und Risiken aus der Lieferkette zu eliminieren.

Dieser Leitfaden destilliert Jahrzehnte an Werkstatterfahrung und zeigt, wie moderne Druckgusstechnologie wirklich funktioniert und worauf Ingenieure im Jahr 2026 achten müssen.

Kaltkammer-Druckguss (HPDC): Die ingenieurtechnische Realität

Automobilkomponenten aus Aluminium werden ausschließlich im Kaltkammer-Druckgussverfahren hergestellt. Da flüssiges Aluminium den Pumpmechanismus einer Heißkammermaschine zerstören würde, wird die Schmelze bei jedem Schuss separat in die Füllkammer dosiert.

Der kritische Moment ist die Formfüllung. Viele Konstrukteure zeichnen scharfkantige Übergänge und extrem massive Schraubdome neben 1,5 mm dünnen Wandstärken.
Die Realität in der Gießerei: Ein solcher thermischer Gradient ist ein Albtraum. Die dünne Wand erstarrt sofort und schneidet den Nachspeisungsweg zum dicken Dom ab. Das Ergebnis ist massive Schwindungsporosität genau dort, wo später Gewinde geschnitten werden.

Um dies zu verhindern, verlassen wir uns nicht auf das Prinzip Hoffnung, sondern auf prädiktive Moldflow-Analysen. Wir passen Formneigungen (Ausformschrägen) an und platzieren Überlaufkanäle (Overflow Wells) strategisch so, dass unvermeidbare Gase und Oxide aus den funktionskritischen Bereichen abgezogen werden, was den strengen NADCA-Richtlinien² für Gussqualität entspricht.

Materialauswahl: Legierungsmatrix für 2026

Nicht jedes Aluminium ist für den harten Einsatz im Automobilbau geeignet. Die Auswahl der Legierung entscheidet über Zerspanbarkeit, Wärmeleitfähigkeit und Dehngrenze.

Hinweis für die Materialspezifikation: Legierungen wie AlSi10MnMg, die von Institutionen wie SAE International⁴ für crashrelevante Strukturbauteile spezifiziert werden, erfordern oft eine Vakuum-Unterstützung (Vacuum HPDC), um die Blasenbildung zu minimieren und eine spätere Wärmebehandlung (T6) ohne Blasenbildung (Blistering) zu ermöglichen.

Versteckte Konstruktions- und Bearbeitungsfallen

Das eigentliche Gießen macht nur 50 % des Erfolgs aus. Die meisten Tier-2-Projekte scheitern in der anschließenden CNC-Bearbeitung (Zerspanung).

1. Die O-Ring-Nut Falle (Dichtigkeit)

Um bei flüssigkeitsgekühlten Gehäusen eine IP67-Abdichtung zu erreichen, wird eine Nut für den O-Ring gefräst. Wenn der Konstrukteur diese Nut exakt in die Mitte eines dicken Flansches legt, fräst die CNC-Maschine das dichte Randgefüge weg und legt die poröse Kernzone frei. Kühlmittel wird unausweichlich durch diese Mikro-Poren sickern.
Unser Ansatz: Wir kontrollieren die Oberflächenrauheit (Ra) der Nut kompromisslos und unterziehen funktionskritische Bauteile einer 100-prozentigen, automatisierten Dichtheitsprüfung⁵ (Air-Decay Leak Testing) vor der Auslieferung.

2. Toleranzketten und Koaxialität

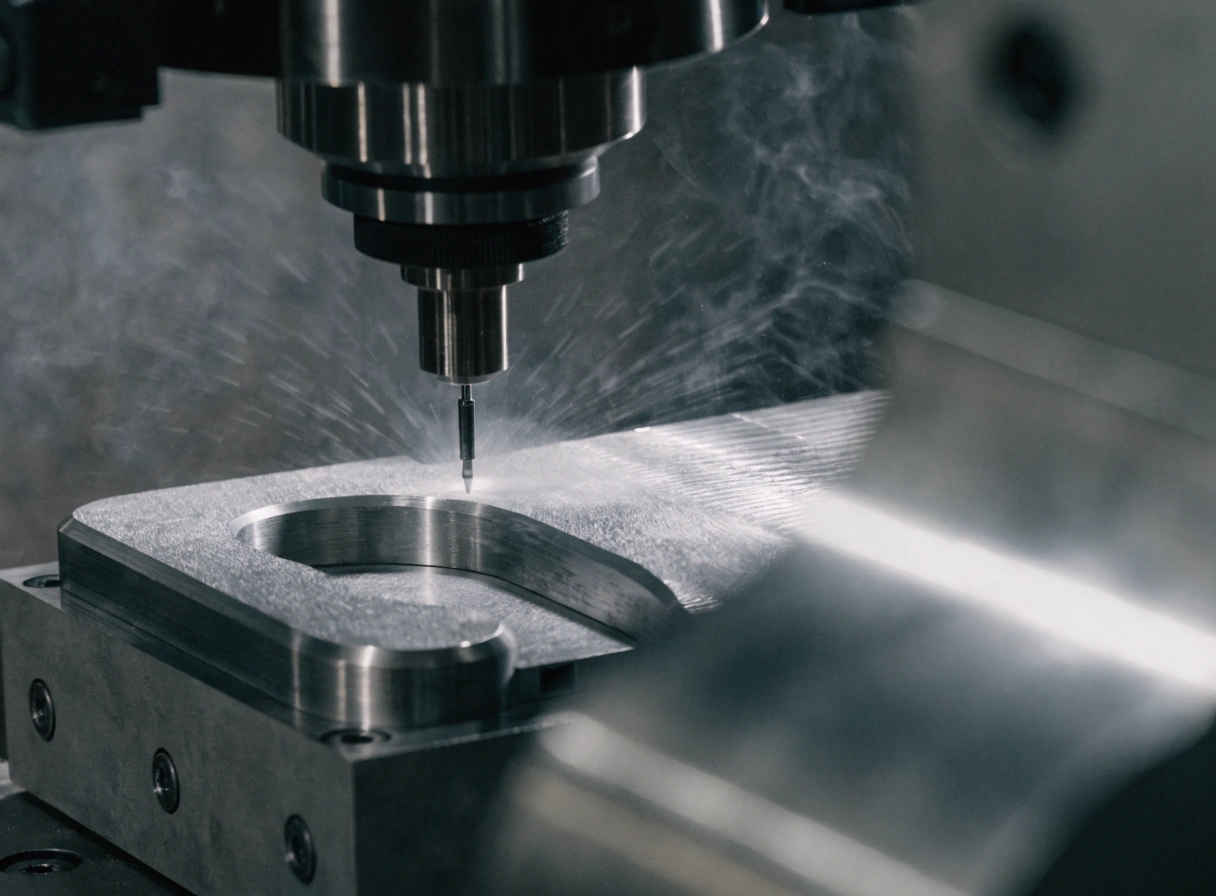

Getriebegehäuse und Motorhalterungen verzeihen keine Fluchtungsfehler. Wenn die Lagerbohrungen nicht absolut fluchten (Koaxialität), entstehen im Betrieb fatale NVH-Probleme (Geräusche und Vibrationen) oder extremer Zahnradverschleiß. Anstatt Bauteile mehrfach umzuspannen, nutzen wir 5-Achs-CNC-Bearbeitungszentren in einer einzigen Aufspannung, um Positionstoleranzen im Mikrometerbereich zu erzielen.

Tier-1-Audits bestehen: Rückverfolgbarkeit und Sauberkeit

Tier-1-Einkäufer akzeptieren keine visuellen Inspektionen mehr; sie fordern harte Daten. Ein Bauteil kann maßlich perfekt sein, aber wenn sich Späne aus der Gewindebohrung lösen, führt dies im Hochvoltbereich eines E-Autos zum sofortigen Kurzschluss.

Wir wissen, unter welchem Druck Tier-2-Lieferanten bei Audits stehen. Deshalb integrieren wir Ultraschall-Reinigungsanlagen, um die Technische Sauberkeit nach VDA 19⁶ zu gewährleisten.

Zudem fertigen wir strikt nach IATF 16949-Spezifikationen⁷. Jedes Bauteil kann per Lasermarkierung lückenlos auf die jeweilige Schmelze, die Gießparameter und den Maschinenbediener zurückverfolgt werden. Diese PPAP Level 3 Dokumentation ist der Schlüssel, um die Risiken in Ihrer Lieferkette drastisch zu senken.

Fazit für die Beschaffung

Erfolgreicher Aluminium-Druckguss erfordert mehr als nur große Maschinen. Er erfordert ein tiefes Verständnis für die Thermodynamik des Metalls, prädiktive DFM-Reviews und kompromisslose CNC-Präzision.

Suchen Sie einen Fertigungspartner, der Ihre technischen Herausforderungen versteht und Risiken proaktiv minimiert? Laden Sie noch heute Ihre 3D-CAD-Daten (STEP/IGES) für ein objektives DFM-Review hoch.
