Une défaillance d’étanchéité dans un boîtier PDU met en danger tout le système haute tension du véhicule. Cela entraîne des rappels coûteux, arrête vos lignes d’assemblage et nuit gravement à votre réputation de fournisseur fiable.
Un boîtier PDU (Power Distribution Unit) en aluminium moulé sous pression protège l’électronique de puissance sensible. Il doit garantir une étanchéité IP67, un blindage électromagnétique et une excellente dissipation thermique. La maîtrise du processus de fonderie, du vide et de l’usinage est la seule voie pour assurer la sécurité et la performance des véhicules électriques.
Beaucoup de projets échouent lors de la montée en cadence. Les prototypes fonctionnent, mais la série révèle des problèmes. Je partage ici mon expérience sur la sécurisation de ces composants vitaux.
Comment garantir une étanchéité totale malgré la porosité du gaz ?
La présence de bulles d’air dans le métal provoque un rejet immédiat lors des tests d’étanchéité. Cela perturbe votre flux logistique et augmente le coût par pièce de manière inacceptable.
Nous utilisons la technologie du sous-vide et une simulation avancée du remplissage pour éliminer les inclusions d’air. Cette approche assure que chaque boîtier PDU résiste aux infiltrations d’eau et protège les composants haute tension sur le long terme.
Le piège invisible de l’air
J’ai passé des années en atelier à observer des pièces coupées. L’ennemi numéro un est l’air. Dans un boîtier PDU, les parois sont souvent fines pour réduire le poids. Le métal liquide remplit le moule en quelques millisecondes. Si l’air ne peut pas sortir, il reste piégé. Ces bulles deviennent des pores.
Lorsqu’on usine la pièce pour créer une surface de joint, on ouvre ces pores. C’est là que la fuite commence. Pour un ingénieur qualité (SQE), c’est un cauchemar car le défaut est souvent interne et aléatoire.
La solution par la simulation et le vide
Je ne lance jamais un moule sans validation numérique. Nous utilisons Magmasoft. Ce logiciel nous montre comment le métal coule. Il prédit où l’air sera piégé. Nous plaçons des talons de lavage ou des canaux de vide exactement à ces endroits.
Le moulage sous vide est indispensable pour les PDU. Une pompe aspire l’air du moule juste avant l’injection. La contre-pression chute. Le métal remplit l’empreinte sans turbulence. La densité de la matière augmente considérablement.
Voici comment nous structurons la lutte contre la porosité :
| Problème identifié | Cause racine probable | Solution technique EMP |
|---|---|---|
| Fuite après usinage | Porosité interne ouverte | Technologie Super-Vacuum |
| Remplissage incomplet | Contre-pression de l’air | Évents et canaux de vide élargis |
| Bulles de gaz | Turbulence du métal | Conception des attaques (Gating system) optimisée |

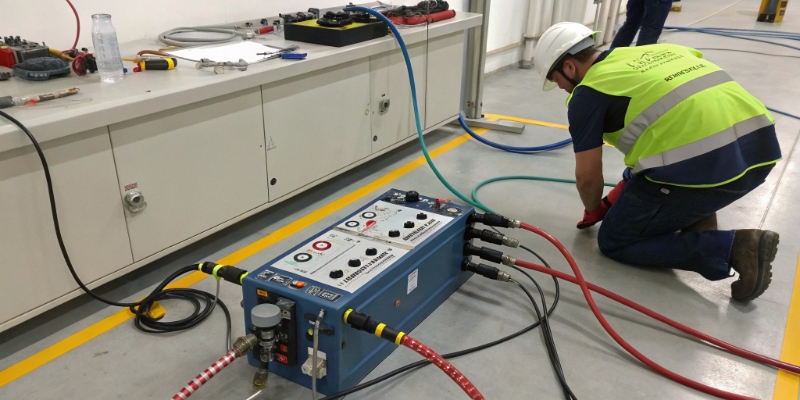

Contrôle à 100%
La confiance ne suffit pas. Nous testons chaque pièce. Nous utilisons des tests de chute de pression d’air (air decay leak testing). Le robot bouche les orifices, injecte de l’air et mesure la perte de pression. Si la perte dépasse la limite, la pièce est rejetée automatiquement. J’insiste pour que ces données soient enregistrées. Cela nous permet de tracer la qualité de chaque lot livré à votre usine.
Comment maîtriser la déformation pour un assemblage parfait ?
Un boîtier déformé empêche le couvercle de fermer hermétiquement lors de l’assemblage final. Les joints ne sont pas comprimés correctement, ce qui crée des risques majeurs d’infiltration d’humidité.
Nous contrôlons la température du moule au degré près et utilisons des gabarits de redressage automatisés. Cela garantit une planéité parfaite des surfaces d’étanchéité pour une installation sans problème sur vos lignes de montage.
La physique de la déformation
L’aluminium change de forme en refroidissant. C’est inévitable. Un boîtier PDU est complexe. Il a des zones épaisses pour les vis et des zones fines pour le refroidissement. Les zones fines refroidissent vite. Les zones épaisses restent chaudes plus longtemps. Cela crée des tensions internes.
Quand on éjecte la pièce du moule, ces tensions se libèrent. La pièce se tord. J’ai vu des boîtiers vriller de plus d’un millimètre. C’est inacceptable pour vos tolérances d’assemblage.
Gestion thermique et redressage
La première bataille se gagne dans le moule. Nous concevons des circuits de refroidissement indépendants. Nous refroidissons agressivement les parties épaisses (Spot Cooling). Nous chauffons parfois les parties fines. L’objectif est un refroidissement homogène.
J’ai travaillé sur un projet pour un client allemand où le gauchissement était critique. Nous avons utilisé des caméras thermiques pour cartographier le moule. Nous avons ajusté les débits d’eau. Le gauchissement a diminué de 60%.
Pour les cas difficiles, nous utilisons le redressage. Après la découpe, la pièce passe dans une presse de calibrage. Elle remet la pièce aux cotes.
Usinage sans contrainte
Le dernier piège est l’usinage CNC. Si on serre trop fort une pièce déformée pour l’usiner, elle devient plate sous la contrainte. Une fois desserrée, elle reprend sa forme tordue. La surface usinée n’est plus plane.
Mon équipe utilise des montages hydrauliques avec des appuis "flottants". La pièce est maintenue sans être déformée. Ensuite, on verrouille les appuis. On usine la surface telle qu’elle est. Cela garantit que la planéité reste dans la tolérance de 0,3 mm ou 0,5 mm demandée par votre bureau d’études.
Pourquoi la propreté technique est-elle vitale pour les PDU ?
Des particules métalliques libres dans le boîtier provoquent des courts-circuits dans les composants haute tension. Un simple copeau peut entraîner une panne totale du véhicule ou un départ de feu.
Nous appliquons des lavages haute pression et des analyses VDA 19 strictes en laboratoire. Nous certifions qu’aucune particule conductrice critique ne reste dans le boîtier pour garantir la sécurité électrique absolue.
Le danger des "bavures volantes"
L’usinage de l’aluminium crée des copeaux. La plupart partent avec le liquide de coupe. Mais certains restent accrochés. On les appelle des bavures. Si une bavure se détache plus tard avec les vibrations de la route, elle devient un projectile conducteur. Dans un boîtier PDU où circulent 400V ou 800V, c’est fatal.
Je me souviens d’une crise qualité il y a cinq ans. Un client a trouvé un copeau de 800 microns. Il a bloqué toute la production. Nous avons dû trier 10 000 pièces. Depuis, je ne prends aucun risque avec la propreté.
Processus de nettoyage rigoureux
Un simple lavage ne suffit pas. Nous utilisons une approche en plusieurs étapes :
- Ébavurage thermique ou mécanique : Nous cassons les bavures aux intersections de perçage.
- Lavage par aspersion : Des jets puissants chassent les gros contaminants.
- Lavage par immersion et ultrasons : Les ultrasons décollent les fines poussières dans les filetages et les coins morts.
- Séchage sous vide : Cela évite les taches d’eau et l’oxydation.
La preuve par le VDA 19
Vous avez besoin de preuves, pas de promesses. Nous avons un laboratoire interne dédié à la norme VDA 19 (ISO 16232).
Nous prenons une pièce finie. Nous la lavons avec un solvant spécial dans une armoire stérile. Nous filtrons ce solvant sur une membrane. Ensuite, un microscope scanne la membrane. Il compte chaque particule. Il mesure leur taille. Il distingue le métal des fibres.
Nos standards typiques pour les PDU :
- Aucune particule métallique supérieure à 600 µm (parfois 400 µm selon vos exigences).
- Masse totale de résidus inférieure à 1 ou 2 mg par pièce.
Nous joignons ce rapport à votre dossier PPAP et à vos livraisons de série. Cela sécurise votre chaîne d’approvisionnement et protège votre marque.
Conclusion
La réussite d’un boîtier PDU repose sur l’étanchéité, la planéité et la propreté technique. Avec le sous-vide, l’usinage intelligent et les contrôles VDA 19, nous sécurisons vos projets électriques.
