Lors de la conception de composants hautes performances pour la production automobile en grande série, le choix du procédé de fabrication ne dicte pas seulement les limites mécaniques de la pièce, mais aussi la viabilité économique de la plateforme entière du véhicule. Pendant des décennies, le débat entre le moulage sous pression d’aluminium pour l’automobile1 et le forgeage a reposé sur un compromis strict : devez-vous privilégier la résistance mécanique absolue ou avez-vous besoin de complexité géométrique et d’un allègement massif ?
Avec la transition agressive vers les architectures de véhicules électriques (EV), les constructeurs (OEM) et les intégrateurs de rang 1 doivent réévaluer ce paradigme. La nécessité de consolider les pièces (part consolidation) et de gérer la thermodynamique a radicalement déplacé les poids dans les ateliers de production.
En nous basant sur les réalités métallurgiques et les données brutes issues des ateliers d’usinage et de fonderie de rang 2, voici une analyse d’ingénierie objective confrontant le moulage sous pression au forgeage, et comment la chaîne d’approvisionnement devrait répartir ces procédés en 2026.
La différence métallurgique fondamentale
Pour comprendre la place de chaque procédé, il faut observer la structure granulaire du métal.
Le forgeage (Forging) consiste à chauffer une billette de métal massif (généralement de l’acier ou des alliages corroyés d’aluminium) et à la contraindre dans une forme par martelage ou pressage. Cette déformation physique aligne le fibrage (grain flow) du métal exactement sur les contours de la pièce. Le résultat est une résistance à la traction exceptionnelle, une résistance extrême aux chocs et l’absence totale de porosité interne.
Le moulage sous haute pression (HPDC) consiste à injecter du métal liquide (principalement de l’aluminium) à des vitesses extrêmement élevées et sous une pression massive dans un moule en acier H13. Parce que le métal est liquide, il peut remplir des formes incroyablement complexes, aboutissant à des pièces de forme quasi-définitive (Near-Net-Shape). Cependant, la réalité physique est implacable : lorsque le métal liquide refroidit et se rétracte rapidement, des micro-porosités (retassures) et des inclusions de gaz se forment inévitablement.
Matrice de comparaison des procédés : La réalité de l’ingénieur
| Spécification | Forgeage | Moulage sous Haute Pression (HPDC) |
|---|---|---|
| Résistance à la traction & Fatigue | Exceptionnelle (Fibrage continu) | Moyenne à Haute (Dépend de l’alliage et du contrôle de la porosité) |
| Complexité géométrique | Très faible (Impossible de forger des cavités internes) | Exceptionnelle (Parois fines, canaux de refroidissement profonds) |
| Tolérances brut de fonderie/forge | ±0.5 mm à ±1.0 mm | Jusqu’à ±0.05 mm (ISO 2768-m) |
| Besoin en usinage CNC secondaire | Très élevé (Enlèvement de matière massif) | Faible à Modéré (Usinage limité aux faces fonctionnelles) |
| Temps de cycle / Production de masse | Plus lent | Très rapide (Idéal pour les volumes OEM) |
| Applications automobiles typiques | Vilebrequins, bielles, fusées d’essieu très sollicitées | Boîtiers de contrôleurs, bacs de batteries EV2, carters de transmission |
Quand le forgeage reste le choix incontesté
Restons pragmatiques : si un composant est soumis à une fatigue dynamique implacable ou à des chocs extrêmes – et que la réduction de poids est secondaire –, le forgeage l’emporte.
Les composants de suspension pour véhicules utilitaires lourds ou les pièces internes des moteurs thermiques (ICE) nécessitent la structure granulaire absolument sans défaut que seule une billette forgée peut offrir. Un moulage sous pression standard ne peut tout simplement pas atteindre la limite élastique d’un bloc d’acier ou d’aluminium forgé en matrice fermée.
Pourquoi le HPDC domine la conception moderne des EV
Si le forgeage est plus résistant, pourquoi les OEM investissent-ils des milliards dans de nouvelles giga-presses de moulage sous pression ? La réponse réside dans la capacité géométrique et la consolidation des pièces.
1. La géométrie impossible de la gestion thermique

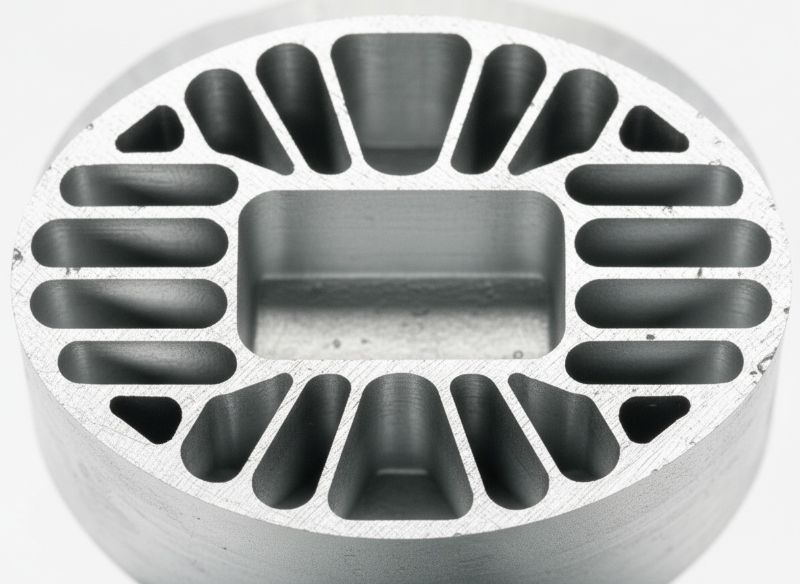

Dans le secteur des véhicules électriques, la gestion thermique est le véritable goulet d’étranglement. Un boîtier d’électronique de puissance moderne nécessite des chemises d’eau intégrées (water jackets), des structures de dissipation thermique denses et de multiples points de montage dans un espace restreint.
Le verdict de l’atelier : On ne peut pas forger une chemise de refroidissement. Le forgeage est strictement limité à des formes massives. Si vous tentiez de fraiser un boîtier de refroidissement EV à partir d’un bloc d’aluminium forgé, le temps de cycle se compterait en heures par pièce et les déchets de copeaux dépasseraient les 60 %. Le HPDC réalise ces géométries internes complexes en des cycles de 60 à 90 secondes, tout en respectant les strictes directives de conception de la NADCA3.
2. Combler l’écart de résistance : Alliages structurels et Vacuum HPDC
L’argument traditionnel contre le moulage sous pression est la porosité interne, qui agit comme un point de concentration de contraintes et réduit la résistance à la fatigue. Toutefois, la fonderie moderne a massivement repoussé ces limites.
En utilisant le moulage sous pression sous vide (VHPDC), nous extrayons l’air de la cavité du moule quelques millisecondes avant d’injecter le métal liquide. Cela réduit considérablement les inclusions d’air. En combinant cela avec des alliages structurels ductiles spécifiques, analysés et validés selon les normes de matériaux ASTM4 (comme l’AlSi10MnMg), et un traitement thermique T6 ultérieur (mise en solution et vieillissement artificiel), les pièces moulées sous pression atteignent aujourd’hui des limites élastiques qui répondent aux exigences de crash-test pour les nœuds de châssis et les dômes de suspension.
3. Le goulot d’étranglement de l’usinage CNC
La structure des coûts se décide lors de l’usinage mécanique. Comme le HPDC est un procédé Near-Net-Shape, l’usinage CNC dans notre usine se limite aux faces d’étanchéité critiques (gorges de joints toriques) et à l’alésage des paliers. Nous réalisons ces opérations sur des centres 5 axes, supervisés par un rigoureux contrôle qualité et inspection5 pour garantir la coaxialité. Une pièce forgée, en revanche, nécessite un usinage complet, extrêmement long et usant pour les outils, afin d’atteindre son poids final.
Le verdict de l’ingénierie
Il n’y a pas de processus "meilleur" dans l’absolu – il n’y a que le processus technologiquement correct pour le cahier des charges défini.
- Spécifiez le forgeage pour les composants massifs soumis à des chocs élevés, où la géométrie est simple et la résistance mécanique absolue est la priorité absolue.
- Spécifiez le moulage sous pression pour les boîtiers, les systèmes de gestion thermique et les pièces structurelles intégrées, où l’allègement, les cavités internes complexes et la rentabilité en grands volumes sont cruciaux.
La réussite d’un fournisseur Tier 2 consiste à éliminer les risques dans la chaîne d’approvisionnement avant la production en série, en stricte conformité avec le système de gestion de la qualité IATF 169496. Si vous développez un composant complexe en aluminium pour une nouvelle plateforme électrique, téléchargez vos données CAO 3D (STEP/IGES) via notre formulaire. EMP Tech vous fournira une revue DFM objective, identifiera les risques de porosité via Moldflow, et vous offrira une évaluation de fabrication pragmatique sous 24 heures.
