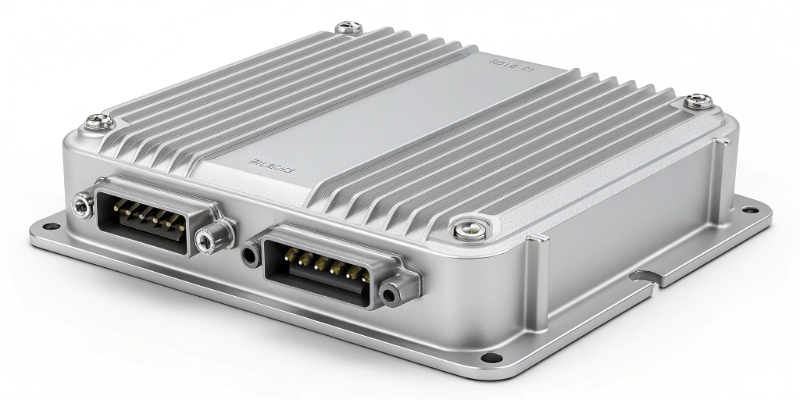

En la era de los vehículos eléctricos y la conducción autónoma, la unidad de control electrónico (ECU) ha pasado de ser un simple componente a convertirse en el "cerebro" del vehículo. A medida que estos sistemas aumentan su potencia de procesamiento, generan más calor y requieren una protección más robusta. Aquí es donde la carcasa de la ECU de fundición de aluminio se convierte en un factor decisivo para la fiabilidad del automóvil.
Para los ingenieros y compradores del sector automotriz, la elección del material y del socio de fabricación es crítica. En EMP Tech, nos especializamos en la fundición a presión (HPDC) para fabricar carcasas ligeras, duraderas y térmicamente eficientes, cumpliendo estrictamente con la normativa IATF 16949.
¿Por qué el aluminio es el estándar para carcasas de ECU?
Aunque los plásticos de ingeniería y el acero tienen su lugar, la carcasa de la ECU de fundición de aluminio es la opción preferida para ordenadores de a bordo, sistemas de gestión de baterías (BMS) y controladores ADAS.
Aquí presentamos tres razones técnicas por las que la fundición de aluminio (utilizando aleaciones como ADC12 o AlSi10Mg) es superior:
- Gestión Térmica (Disipación de Calor): Las ECUs modernas generan una cantidad significativa de calor. El aluminio ofrece una excelente conductividad térmica, actuando como un disipador natural para evacuar el calor de la placa PCB y evitar el sobrecalentamiento.
- Blindaje Electromagnético (EMC): El entorno del vehículo está saturado de interferencias. El aluminio proporciona un blindaje natural contra interferencias electromagnéticas (EMI), protegiendo las señales de datos sensibles sin necesidad de costosos recubrimientos conductores requeridos por los plásticos.
- Durabilidad y Estanqueidad (Grado IP): La fundición a presión ofrece una estructura rígida y resistente a la corrosión que permite tolerancias muy ajustadas para el sellado (IP67/IP68), protegiendo la electrónica del agua, polvo y vibraciones.
Comparativa de Materiales: Aluminio vs. Plástico vs. Acero
Para ayudar a los equipos de compras en la toma de decisiones, hemos comparado los atributos clave para la fabricación de carcasas de control:
| Característica | Fundición de Aluminio (Die Casting) | Plásticos de Ingeniería | Acero Estampado |
|---|---|---|---|
| Conductividad Térmica | Alta (Excelente refrigeración) | Baja (Aislante) | Media |
| Blindaje EMC (EMI) | Alto (Propiedad natural) | Nulo (Requiere recubrimiento) | Alto |
| Peso | Ligero | Muy Ligero | Pesado |
| Libertad de Diseño | Alta (Aletas/disipadores complejos) | Alta | Baja (Formas simples) |
| Durabilidad | Alta | Media (Fragilización con el tiempo) | Alta (Propenso a oxidación) |
El Proceso de Fabricación: Calidad desde el Molde
Producir una carcasa de la ECU de fundición de aluminio de alta calidad requiere un control total del proceso para evitar defectos comunes como la porosidad, que causa fugas.

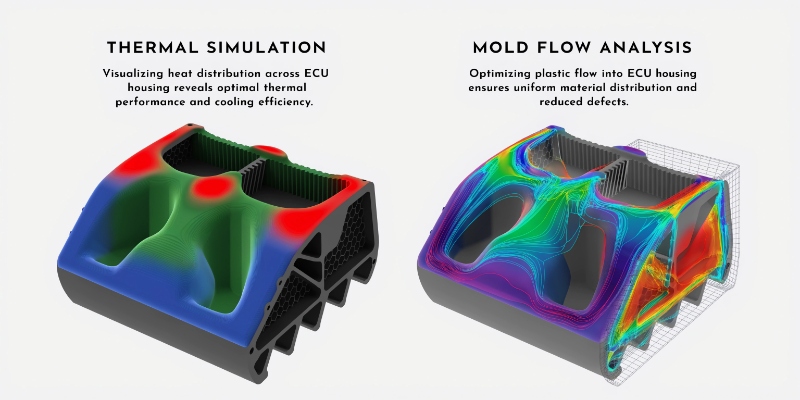

1. Simulación DFM y Análisis de Flujo (Moldflow)
Antes de fabricar el molde, utilizamos software de simulación para analizar el comportamiento del llenado. Esto nos permite optimizar los puntos de inyección y los rebosaderos para minimizar las burbujas de aire y garantizar una microestructura densa y libre de porosidad.
2. Fundición a Alta Presión (HPDC)
Utilizamos máquinas de cámara fría de 280T a 800T. Controlando con precisión la velocidad de inyección y la presión de compactación, fabricamos paredes delgadas y geometrías complejas de aletas de refrigeración sin sacrificar la integridad estructural.
3. Mecanizado CNC de Precisión
La superficie de sellado de una carcasa de ECU debe ser perfectamente plana. Nuestros centros CNC internos mecanizan las superficies de contacto con tolerancias de planitud micrométricas, asegurando que el sellado posterior (dispensado de juntas) sea 100% hermético.
4. Pruebas de Fugas y Tratamiento Superficial
Cada pieza crítica pasa por pruebas rigurosas. Realizamos pruebas de estanqueidad por aire (Air Decay Test) en el 100% de las piezas. Finalmente, las piezas se someten a pasivación o recubrimiento por cataforesis (E-coating) para resistir pruebas de niebla salina (720+ horas).
Aplicaciones en la Automoción Moderna
Nuestras soluciones de fundición apoyan una amplia gama de aplicaciones en la electrónica del vehículo:
- Módulo de Control del Motor (ECM/ECU): La unidad central para motores de combustión interna.
- Componentes para Vehículos Eléctricos (NEV): Carcasas de inversores, convertidores DC-DC y cubiertas de BMS.
- Módulos ADAS: Carcasas para radares, LIDAR y unidades de procesamiento de cámaras que requieren alta disipación térmica.
Su Socio Certificado IATF 16949
Cuando busca una carcasa de la ECU de fundición de aluminio, necesita un socio que entienda la diferencia entre una "buena pieza" y una "pieza de grado automotriz".
En EMP Tech, combinamos tecnología de fabricación avanzada con un estricto control de calidad para proteger su electrónica en los entornos más exigentes.
¿Tiene un proyecto actual? Optimice su diseño para la producción en serie.
Contacte a nuestro equipo de ingeniería hoy mismo para una revisión DFM (Diseño para Manufactura) gratuita y una cotización sin compromiso.
