Si usted es responsable de abastecer componentes de aluminio para la industria automotriz en 2026, conoce perfectamente la brutal realidad de la cadena de suministro actual. Los proveedores de Nivel 2 (Tier 2) están sometidos a una presión inmensa: los fabricantes de equipos originales (OEM) y los integradores Tier 1 exigen reducciones de costos agresivas para las nuevas arquitecturas de vehículos eléctricos (EV), pero no toleran la más mínima desviación en las exigencias de PPAP ni en las tolerancias geométricas (GD&T).
Hoy en día, un simple certificado ISO 9001 y un recorrido superficial por la planta no son suficientes para garantizar la viabilidad de un socio. Una fundición que hace cinco años producía soportes mecánicos simples sin problemas, hoy puede fracasar estrepitosamente al intentar cumplir con los requisitos de estanqueidad de una carcasa de inversor con refrigeración líquida.
Entonces, ¿cómo separar a los verdaderos socios de ingeniería de los simples "vaciadores de metal"? Basándonos en la experiencia real en el piso de la planta y en múltiples auditorías de calidad, presentamos una guía pragmática para evaluar a su próximo socio de fundición a presión de aluminio para la industria automotriz1.
1. Mire más allá del tonelaje: El herramental es el verdadero diferenciador
Cuando se le pregunta a una fundición sobre sus capacidades, generalmente presumen de la fuerza de cierre (tonelaje) de sus máquinas de inyección. Si bien contar con prensas de 3000T o 4500T es indispensable para piezas estructurales de gran formato, el tonelaje es, en última instancia, solo fuerza bruta.
La verdadera prueba: Pregunte por su análisis DFM (Diseño para Manufactura) predictivo y si cuentan con fabricación de moldes in-house (en la propia planta).
Cualquier ingeniero de producción sabe que el 80 % de los defectos de fundición (como las juntas frías o la porosidad masiva por contracción) quedan sentenciados desde la fase de diseño del molde.
- ¿Utilizan simulaciones de Moldflow para dirigir intencionalmente los gases atrapados hacia los pozos de rebose (overflow wells) antes de siquiera cortar el acero, cumpliendo con las directrices de diseño de la NADCA2?
- ¿Diseñan canales de refrigeración conformada (conformal cooling) en la matriz para evitar el alabeo térmico en bridas de sellado de gran superficie?
La realidad del taller: Una fundición que subcontrata la fabricación de sus moldes pierde el control de su cronograma. Cuando las muestras T1 no cumplen con las especificaciones dimensionales, usted necesita un proveedor que pueda modificar el herramental internamente en cuestión de días, en lugar de enfrascarse en un juego de evasión de responsabilidades (vendor blame game) durante semanas con un taller externo.
2. La trampa del mecanizado CNC: Dónde fracasan realmente los proyectos
Esta es una verdad incómoda en la industria de la fundición a presión: las fallas más críticas ocurren en el mecanizado, no en la inyección del metal.
La fundición a alta presión proporciona una forma casi definitiva (Near-Net-Shape). Pero las tolerancias críticas para las ranuras de los O-rings, los alojamientos de los rodamientos y las bridas de montaje dependen por completo del mecanizado CNC posterior. Una carcasa del controlador de motor EV3 no perdona errores en esta etapa.
Qué evaluar durante la auditoría:

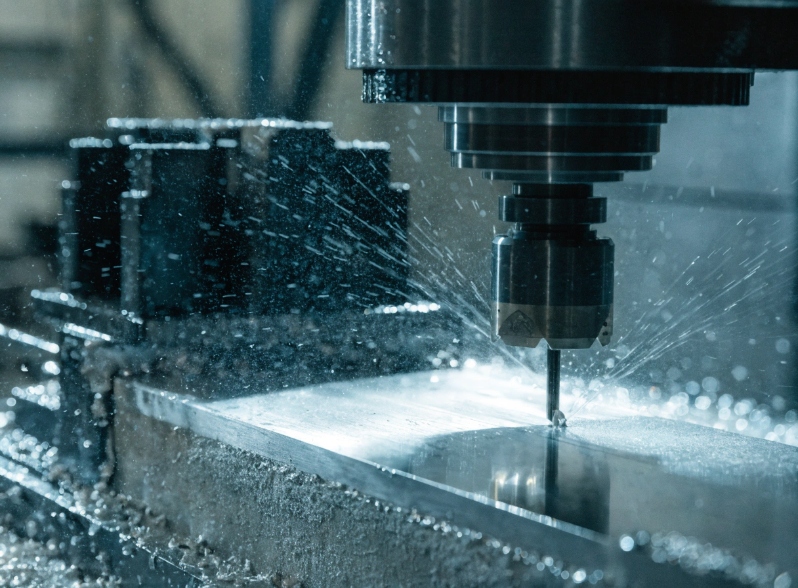

- Mecanizado en una sola atada (Single-Setup): Si una carcasa debe desmontarse y volverse a montar varias veces en una máquina de 3 ejes para mecanizar diferentes caras, los errores de tolerancia se acumulan. Exija centros CNC de 4 y 5 ejes. Es la única forma de garantizar una coaxialidad estricta entre orificios opuestos y evitar problemas de ruidos y vibraciones (NVH) en el ensamble del motor.
- La ranura del O-ring: Si la fresa CNC corta la ranura de sellado exactamente en el centro de una brida gruesa, eliminará la "piel" densa del aluminio y dejará expuesta la porosidad del núcleo. Una fundición competente controla rigurosamente la rugosidad superficial (Ra) y utiliza fundición asistida por vacío (Vacuum HPDC) para minimizar la microporosidad en las caras de estanqueidad.
3. Exija datos duros, no promesas de "Cero Defectos"
Todos los folletos de ventas prometen "Calidad al 100%" o "Cero Defectos". Durante una auditoría, ignore la retórica de marketing. Una verdadera planta de grado automotriz opera bajo los estándares IATF 169494 y se basa en metrología objetiva.
Lista de verificación de auditoría para compradores Tier 2
| Lo que usted evalúa | La típica respuesta de marketing | La realidad de la ingeniería (Lo que necesita escuchar) |
|---|---|---|
| Integridad de los materiales | "Solo utilizamos el mejor aluminio." | "Cada lote se verifica mediante espectrómetro según las normas de materiales de ASTM5 antes de colar." |
| Control de porosidad | "Nuestras piezas están libres de porosidad." | "Usamos Vacuum-HPDC y validamos la estructura interna mediante inspección por rayos X (X-Ray) en planta." |
| Estanqueidad (Leak Testing) | "Realizamos inspecciones visuales." | "Las piezas con refrigeración líquida pasan por una prueba de fugas por caída de presión automatizada al 100 %." |
| Tolerancias Geométricas (GD&T) | "Medimos todo con calibradores de precisión." | "Verificamos la coplanaridad y perfiles usando máquinas de medición por coordenadas (CMM) Zeiss." |
4. Trazabilidad y Limpieza Técnica (VDA 19)
En la cadena de suministro automotriz moderna, si una pieza falla en el campo, el OEM exigirá inmediatamente un Análisis de Causa Raíz (Root Cause Analysis).
Un proveedor confiable debe contar con un control de calidad e inspección6 que garantice una trazabilidad absoluta. Al escanear un código QR grabado con láser en la pieza, el proveedor debe ser capaz de identificar en minutos los parámetros de inyección, el lote de materia prima y el operador CNC responsable.
Además, con el aumento de la electrónica de alto voltaje en los vehículos eléctricos, la Limpieza Técnica se ha convertido en una métrica crítica. Una sola viruta de aluminio atascada en un orificio ciego puede provocar un cortocircuito letal. Verifique si el proveedor utiliza sistemas dedicados de lavado por ultrasonido para cumplir con las estrictas directrices de limpieza técnica según VDA 197 (o ISO 16232).
Asegure su cadena de suministro EV
Elegir el proveedor adecuado de fundición a presión es una decisión de ingeniería orientada a mitigar riesgos. Necesita un socio que entienda que la gestión de la termodinámica, el control de tolerancias GD&T y la entrega de documentación PPAP Nivel 3 son tan importantes como el propio vertido del metal.
En EMP Tech, cultivamos una cultura impulsada por la ingeniería. Desde nuestra división de fabricación de moldes interna y nuestros más de 150 centros CNC, hasta nuestro laboratorio de calidad con calificación "A" en VDA 6.3, proporcionamos a los proveedores de Nivel 1 y 2 los datos objetivos y la ejecución confiable que requieren.
¿Está evaluando proveedores para un nuevo componente estructural o una carcasa térmica? Cargue sus datos CAD 3D (STEP/IGES) en nuestro formulario de contacto hoy mismo. Nuestros ingenieros le proporcionarán una revisión DFM objetiva y una cotización pragmática en 24 horas, antes de que invierta un solo dólar en herramental.
Referencias y Notas al pie
EMP Tech. Soluciones y capacidades de fundición a presión para el sector automotriz. ↩
North American Die Casting Association (NADCA). Estándares de ingeniería y diseño para fundición a presión. ↩
EMP Tech. Especificaciones de la carcasa del controlador de motor EV. ↩
International Automotive Task Force. Gestión de la calidad IATF 16949:2016. ↩
ASTM International. Especificaciones estándar para fundiciones a presión de aleación de aluminio. ↩
EMP Tech. Control de calidad e inspección de grado automotriz. ↩
Verband der Automobilindustrie (VDA). VDA 19.1: Inspección de limpieza técnica. ↩
