Al diseñar componentes de alto rendimiento para la producción automotriz en masa, la elección del proceso de fabricación no solo dicta los límites mecánicos de la pieza, sino también la viabilidad económica de toda la plataforma del vehículo. Durante décadas, el debate entre las soluciones de fundición a presión para automoción1 y la forja se ha basado en un compromiso estricto: ¿prioriza la resistencia mecánica absoluta o necesita complejidad geométrica y reducción masiva de peso?
Con la transición agresiva hacia las arquitecturas de vehículos eléctricos (EV), los OEM y los integradores de sistemas Tier 1 están reevaluando este paradigma. La necesidad de consolidar piezas (part consolidation) y gestionar la termodinámica ha inclinado drásticamente la balanza en la planta de producción.
Basándonos en realidades metalúrgicas y datos duros de fabricación desde la perspectiva de un proveedor Tier 2, presentamos un desglose de ingeniería objetivo sobre la fundición a presión frente a la forja, y cómo la cadena de suministro debe asignar estos procesos en 2026.
La diferencia metalúrgica fundamental
Para entender dónde encaja cada proceso, debemos observar la estructura del grano del metal.
La forja (Forging) implica calentar un tocho de metal macizo (generalmente acero o aleaciones de aluminio forjable) y obligarlo a tomar una forma mediante impactos o presión. Esta deformación física alinea el flujo del grano (grain flow) interno del metal exactamente con los contornos de la pieza. El resultado es una resistencia a la tracción excepcional, una resistencia extrema a los impactos y la ausencia total de porosidad interna.
La fundición a alta presión (HPDC) consiste en inyectar metal líquido (principalmente aluminio) a velocidades extremadamente altas y bajo una presión masiva en un molde de acero H13. Debido a que el metal es líquido, puede llenar cavidades increíblemente complejas, logrando formas casi definitivas (Near-Net-Shape). Sin embargo, la realidad física es implacable: cuando el metal líquido se enfría y se contrae rápidamente, se producirá inevitablemente cierta microporosidad interna y atrapamiento de gases.
Matriz de comparación de procesos: La realidad del ingeniero
| Especificación | Forja | Fundición a Alta Presión (HPDC) |
|---|---|---|
| Resistencia a la tracción y Fatiga | Excepcional (Flujo de grano direccional) | Moderada a Alta (Depende de la aleación y el control de porosidad) |
| Complejidad geométrica | Muy baja (Imposible forjar cavidades internas complejas) | Excepcional (Paredes delgadas, refrigeración interna) |
| Tolerancia en bruto | ±0.5 mm a ±1.0 mm | Hasta ±0.05 mm (ISO 2768-m) |
| Necesidad de mecanizado CNC | Muy alta (Remoción masiva de material) | Baja a Moderada (Solo en caras funcionales/sellado) |
| Tiempo de ciclo / Producción | Más lento | Muy rápido (Ideal para volúmenes OEM) |
| Aplicaciones automotrices típicas | Cigüeñales, bielas, brazos de suspensión sometidos a impacto | Carcasas de controladores, cajas de baterías EV2, carcasas de transmisión |
Cuándo la forja sigue siendo la opción indiscutible
Seamos pragmáticos: si un componente está sometido a una fatiga dinámica implacable o a impactos extremos, y la reducción de peso es un factor secundario, la forja gana.
Los componentes de suspensión para vehículos pesados o las piezas internas de los motores de combustión interna (ICE) requieren la estructura de grano absolutamente impecable que solo ofrece un tocho forjado. Una fundición a presión estándar simplemente no puede igualar el límite elástico de un bloque de acero o aluminio forjado en matriz cerrada.
Por qué el HPDC domina el diseño moderno de los EV
Si la forja es más resistente, ¿por qué los OEM están invirtiendo miles de millones en nuevas gigaprensas de fundición? La respuesta radica en la capacidad geométrica y la consolidación de componentes.
1. La geometría imposible de la gestión térmica

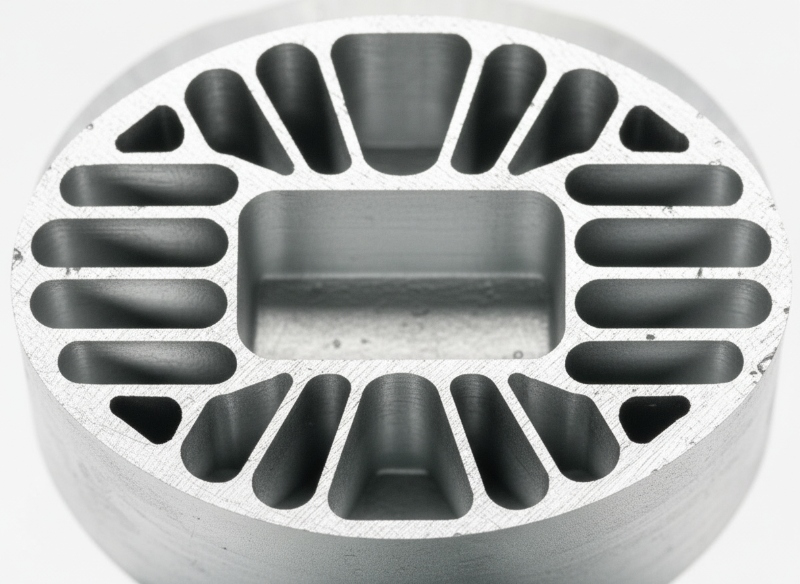

En el sector EV, la gestión térmica es el verdadero cuello de botella. Una carcasa moderna de electrónica de potencia requiere camisas de agua (water jackets) integradas, estructuras densas de disipación de calor (pin-fins) y múltiples puntos de montaje en un espacio reducido.
El veredicto del taller: No se puede forjar una camisa de refrigeración. La forja está estrictamente limitada a formas macizas. Si intentara fresar una carcasa de refrigeración EV a partir de un bloque de aluminio forjado, el tiempo de ciclo se mediría en horas por pieza y el desperdicio de viruta superaría el 60 %. El proceso HPDC logra estas complejas geometrías internas en ciclos de 60 a 90 segundos, cumpliendo rigurosamente con las directrices de diseño de la NADCA3.
2. Cerrar la brecha de resistencia: Aleaciones estructurales y Vacuum HPDC
El argumento tradicional contra la fundición a presión es la porosidad interna, que actúa como concentrador de tensiones y reduce la resistencia a la fatiga. Sin embargo, la fundición moderna ha superado estos límites.
Al utilizar la fundición asistida por vacío (VHPDC), extraemos el aire de la cavidad del molde milisegundos antes de inyectar el metal líquido. Esto reduce drásticamente las inclusiones de gas. Al combinar esto con aleaciones estructurales dúctiles validadas por las normas de materiales de ASTM4 (como el AlSi10MnMg) y un posterior tratamiento térmico T6 (solubilización y envejecimiento artificial), las piezas fundidas a presión alcanzan hoy límites elásticos que cumplen con los estrictos requisitos de choque (crash-test) para los nodos del chasis.
3. El cuello de botella del mecanizado CNC
La estructura de costos se decide en el mecanizado mecánico. Dado que el HPDC proporciona una forma casi definitiva, el mecanizado en nuestras instalaciones se limita a las caras de sellado críticas (ranuras para O-rings) y al mandrinado de los alojamientos de rodamientos. Estas operaciones las realizamos en centros de 5 ejes, supervisadas por un estricto control de calidad e inspección5 para garantizar la coaxialidad. Una pieza forjada, por el contrario, exige un mecanizado completo, prolongado y que desgasta rápidamente las herramientas.
El veredicto de ingeniería
No existe un proceso "mejor" en términos absolutos; solo existe el proceso tecnológicamente correcto para las especificaciones de carga definidas.
- Especifique la forja para componentes masivos sometidos a altos impactos, donde la geometría es simple y la resistencia mecánica absoluta es la máxima prioridad.
- Especifique la fundición a presión para carcasas, sistemas de gestión térmica y piezas estructurales integradas, donde la reducción de peso, las cavidades internas complejas y la rentabilidad en altos volúmenes son cruciales.
El éxito de un proveedor Tier 2 consiste en eliminar los riesgos en la cadena de suministro antes de la producción en masa, en estricto cumplimiento con el sistema de gestión de la calidad IATF 169496. Si está desarrollando un componente de aluminio complejo para una nueva plataforma eléctrica, cargue sus datos CAD 3D (STEP/IGES) a través de nuestro formulario. EMP Tech le proporcionará una revisión DFM objetiva, identificará los riesgos de porosidad mediante Moldflow y le entregará una evaluación de fabricación pragmática en 24 horas.
Referencias y Notas al pie
EMP Tech. Soluciones de Fundición a Presión para la Industria Automotriz. ↩
EMP Tech. Especificaciones de Cajas de Baterías EV (Battery Trays). ↩
North American Die Casting Association (NADCA). Estándares de Ingeniería y Diseño. ↩
ASTM International. Especificaciones Estándar para Piezas Fundidas de Aleación de Aluminio. ↩
EMP Tech. Control de Calidad e Inspección de Grado Automotriz. ↩
International Automotive Task Force. Requisitos del Sistema de Gestión de la Calidad IATF 16949:2016. ↩
