Un projet de moulage sous pression à paroi mince peut échouer très vite. Les pièces se déforment, fuient, fissurent ou ratent le temps de cycle. Je vais montrer les points qui protègent le lancement série.
Le moulage sous pression d’aluminium à paroi mince pour l’automobile fonctionne bien quand je maîtrise ensemble l’épaisseur de paroi, le trajet d’écoulement, le vide, l’équilibre thermique, l’alliage et la stratégie d’usinage. La plupart des échecs viennent du fait que ces points sont traités séparément. Moi, je travaille avec une seule fenêtre DFM et process dès le début.

J’ai travaillé sur des boîtiers de contrôleur moteur, des boîtiers OBC et des pièces de structure pour des projets de véhicules à énergie nouvelle. J’ai appris une chose simple. Les pièces à paroi mince ne pardonnent pas les mauvaises décisions prises au début. Si vous travaillez en qualité fournisseur ou en achats, vous devriez lire la suite. Je vais découper le sujet en points concrets, ceux qui décident vraiment si un fournisseur peut tenir une production série stable.

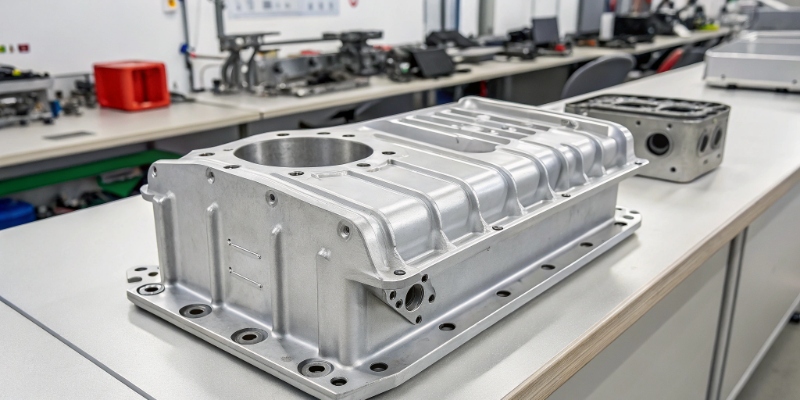

Qu’est-ce qu’on appelle une pièce mince en moulage sous pression d’aluminium automobile ?
Beaucoup d’équipes utilisent le mot paroi mince de façon trop vague. Cela mène à de mauvais chiffrages, à un DFM faible, et à des promesses de process qui tombent pendant les essais. Moi, je préfère une définition pratique.
En HPDC aluminium automobile, j’appelle souvent 1,5 à 2,5 mm une plage à paroi mince. En dessous de 1,5 mm, le projet devient beaucoup plus sensible au remplissage, à l’évent, à la température de l’outil et au dessin des attaques. La géométrie complète compte plus qu’une seule valeur nominale.

Comment j’évalue une pièce mince dans un vrai projet
Je ne juge jamais une pièce avec un seul chiffre sur le plan. Je regarde tout le chemin de remplissage, les zones chaudes, les nervures, les bossages, les faces d’étanchéité et l’emplacement de la surépaisseur d’usinage. Un boîtier à 2,0 mm peut être plus simple qu’une pièce à 2,8 mm si le trajet d’écoulement est court et si les transitions sont douces. J’ai déjà vu des équipes dire qu’une pièce était sûre parce que l’épaisseur moyenne était de 2,5 mm. Puis, dans le modèle, il y avait des coins à 1,4 mm et des nervures profondes. Cela crée presque toujours des problèmes au démarrage. Je vérifie d’abord cinq points : l’épaisseur mini, le rapport longueur d’écoulement sur épaisseur, la position des attaques, le chemin d’évacuation d’air, et la déformation attendue après ébavurage et usinage. Je demande aussi si la pièce doit être étanche, soudée, ou traitée thermiquement. Cela change la vraie fenêtre de process. Pour moi, une pièce mince en automobile n’est donc pas seulement une section fine. C’est une pièce dont le succès dépend d’un contrôle précis du remplissage, du vide, de la température outil et de la géométrie en même temps.
| Point que je vérifie d’abord | Risque typique sur une pièce mince |
|---|---|
| Épaisseur minimale | Manque de matière, soudure froide |
| Long trajet d’écoulement | Solidification avant remplissage complet |
| Nervures ou bossages profonds | Piégeage d’air, retassure, déformation |
| Face d’étanchéité serrée | Fuite après usinage |
| Transition mince vers épais | Point chaud, porosité, retassure |
| Exigence de planéité | Déformation après éjection ou stockage |
Pourquoi les pièces minces échouent-elles plus facilement ?
Une pièce mince me laisse moins de marge. Le métal liquide perd sa chaleur très vite, l’air a moins de temps pour sortir, et un petit déséquilibre thermique change déjà le résultat. C’est pour cela que beaucoup d’outils apparemment bons restent instables.
Les pièces minces échouent plus facilement parce que l’aluminium liquide refroidit très vite dans les sections étroites. Cela augmente le risque de manque de remplissage, de soudure froide, de gaz piégé, de déformation et de porosité locale. Pour avoir un résultat stable, je dois aligner l’outil, le vide, la température métal et le profil d’injection.

Les défauts que je vois le plus souvent au lancement
Je vois souvent cinq problèmes qui reviennent. Le premier est le manque de remplissage, souvent en fin de course ou près d’un évent faible. Le deuxième est la soudure froide, là où deux fronts métal se rejoignent trop froids. Le troisième est la porosité gazeuse, causée par une mauvaise évacuation d’air ou par un vide instable. Le quatrième est la déformation après éjection, parce qu’un côté de l’outil a tourné plus chaud et que la contrainte est restée dans la pièce. Le cinquième est l’ouverture de porosités à l’usinage. Une face d’étanchéité paraît bonne avant CNC, puis elle fuit après enlèvement de matière. J’ai suivi un jour un boîtier de commande qui passait l’aspect visuel mais qui échouait au test d’étanchéité après usinage final. La cause n’était pas l’usinage. La cause était une mauvaise position des débords qui piégeait l’air près de la bande d’étanchéité. Nous avons changé les débords et le refroidissement, et le taux de fuite a baissé nettement. C’est pour cela que je dis souvent que l’échec d’une pièce mince est un échec du système, pas un défaut isolé. Si l’attaque, le vide, le refroidissement et la géométrie ne vont pas ensemble, aucun régleur ne peut sauver la pièce à la machine.
| Défaut | Cause typique | Ce que je vérifie |
|---|---|---|
| Manque de remplissage | Le métal refroidit trop vite | Temps de remplissage, vitesse à l’attaque, température outil |
| Soudure froide | Deux fronts se rejoignent trop froids | Schéma d’écoulement, position des attaques |
| Porosité gazeuse | Mauvais évent ou vide faible | Courbe de vide, section d’évent |
| Déformation | Déséquilibre thermique | Carte de refroidissement, moment d’éjection |
| Fuite après usinage | Porosité cachée dans la zone étanche | CT, coupe, plan d’usinage |

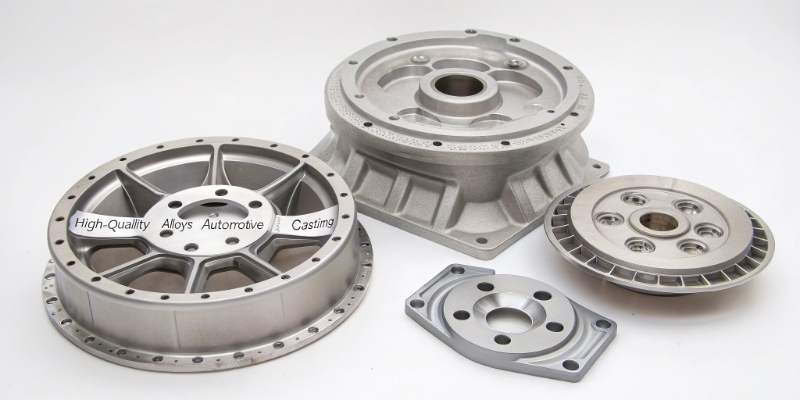

Quels alliages conviennent le mieux au moulage mince automobile ?
Le mauvais alliage peut bloquer tout le projet. Un alliage peut bien remplir mais fissurer en service. Un autre peut bien s’usiner mais poser problème en corrosion ou en soudage. Moi, je relie toujours le choix d’alliage à la fonction.
Pour le HPDC mince automobile, je vois souvent AlSi10MnMg, AlSi10Mg ou AlSi9Cu3 selon l’exigence structurelle, le risque de corrosion, le plan de traitement thermique et le coût cible. Je ne choisis jamais un alliage seulement par la résistance. Je le choisis selon l’application complète.

Comment je relie l’alliage à la fonction de la pièce
Je pars toujours des conditions d’usage. Si la pièce est un boîtier avec une forte exigence de corrosion et une charge structurelle moyenne, je vais souvent vers AlSi10MnMg ou AlSi10Mg selon le process aval. Si la cadence doit être très haute et si la pression coût est forte, beaucoup de fournisseurs poussent AlSi9Cu3. Cela peut marcher pour beaucoup de boîtiers non soudés. Mais je reste prudent quand l’étanchéité, le traitement thermique ou la tenue à long terme comptent vraiment. Pour les pièces structurelles, j’ai besoin d’un meilleur contrôle de la ductilité et de la porosité. Là, le choix d’alliage et la discipline sur le vide vont ensemble. Je vérifie aussi si le client prévoit du soudage local, une imprégnation, un traitement de surface sans chrome, ou des cycles sévères de température et d’humidité. J’ai appris cela sur un projet où l’alliage remplissait très bien en essai, mais ne convenait pas au vrai cas d’usage ni au chemin de corrosion sur le terrain. Depuis ce jour, je ne valide plus un alliage avant d’avoir vu l’application complète, la finition de surface et le plan de validation.
| Alliage | Usage courant | Avantage principal | Point de vigilance |
|---|---|---|---|
| AlSi10Mg | Boîtiers, certaines pièces structurelles | Bon équilibre, bonne base corrosion | Demande un contrôle serré de la porosité |
| AlSi10MnMg | Pièces structurelles auto | Meilleure voie vers la ductilité | Demande une forte discipline process |
| AlSi9Cu3 | Boîtiers grande série | Coût et productivité | Limites en corrosion et soudage |
| A380 / type ADC12 | Pièces HPDC générales | Approvisionnement facile | Peu adapté aux pièces à haute intégrité |
Quelles règles de conception aident les pièces minces à réussir ?
Une mauvaise conception met même un bon fournisseur en difficulté. Une bonne conception donne de l’air au process. Moi, je pousse toujours le DFM avant lancement outil, pas après un T1 raté.
Les pièces minces réussissent mieux quand l’épaisseur reste régulière, quand les nervures sont bien utilisées, quand les transitions sont douces, quand les faces d’étanchéité sont protégées et quand les attaques donnent des chemins d’écoulement courts et équilibrés. Une bonne conception réduit la porosité, la déformation et le risque à l’usinage.

Les règles DFM que j’utilise avant de lancer l’outil
J’aime garder l’épaisseur nominale dans une plage étroite. J’évite les grands écarts, car ils créent des points chauds et du retrait. J’utilise des nervures pour la rigidité, mais je garde une racine raisonnable pour ne pas créer un piège à retassure. Je demande des rayons doux à chaque changement de section. Les angles vifs freinent l’écoulement et montent la contrainte locale. J’essaie aussi d’éloigner les bandes d’étanchéité de la fin de remplissage. Je protège les surfaces de référence d’usinage. Si je place un appui critique dans une zone poreuse, le problème existe déjà avant le premier tir. Sur les grands boîtiers, je regarde très tôt la planéité des brides. Beaucoup d’équipes le font trop tard, quand les attaques et le refroidissement sont déjà figés. Je vérifie aussi la position des éjecteurs, car une paroi mince peut se déformer à l’éjection. Ce sont des règles simples, mais on les oublie souvent dans les projets pressés. Dans mon expérience, deux heures de revue DFM avant la conception outil peuvent éviter des semaines de retouche plus tard.
| Élément de conception | Ma règle pratique |
|---|---|
| Épaisseur nominale | La garder aussi régulière que possible |
| Nervures | Apporter de la rigidité, éviter les grosses racines |
| Angles | Utiliser des rayons doux |
| Face d’étanchéité | L’éloigner de la fin de remplissage |
| Surfaces de référence | Les mettre en zone stable et peu poreuse |
| Brides plates | Vérifier tôt le refroidissement et le support |

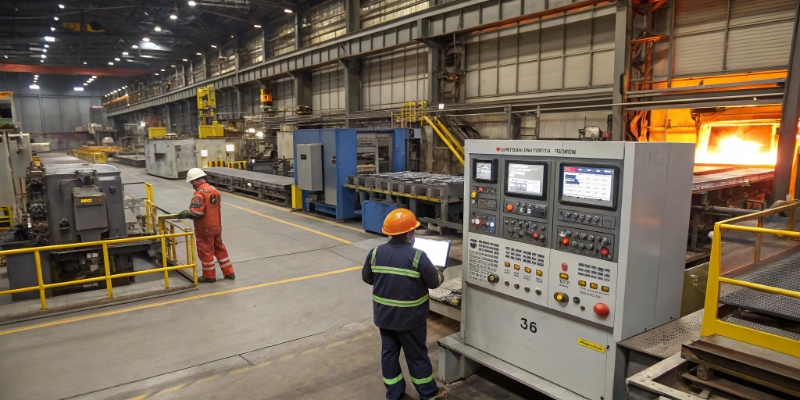

Quels contrôles process comptent le plus en production ?
Un bon outil peut encore échouer en série. Beaucoup d’usines perdent la stabilité non pas au design, mais dans le quotidien du process. Moi, je me concentre sur quelques contrôles qui changent vraiment le résultat.
Les contrôles les plus importants sont la stabilité du vide, l’équilibre de température outil, la qualité du métal, la constance du profil d’injection, la maîtrise de la pulvérisation et la discipline après moulage. En HPDC mince, une petite dérive peut vite créer fuite, défaut de planéité ou problème de résistance.

Les preuves que je demande aux fournisseurs
Quand j’audite un fournisseur, je ne m’arrête pas à la fiche de réglage machine. Je veux des tendances. Je demande des courbes de vide, pas seulement une valeur cible. Je demande des images thermiques de l’outil par zone, pas une température moyenne. Je vérifie la propreté du métal, son transfert, et le temps entre four et coulée. Je regarde aussi la discipline sur la lubrification de chambre, car une variation là change le remplissage. Ensuite, je contrôle la pulvérisation. Trop de produit refroidit l’outil de façon inégale. Pas assez de produit crée du collage et des points chauds locaux. Puis, je vais voir l’ébavurage et la manutention. Une pièce mince peut se déformer après coulée si la séquence de trim est brutale ou si l’appui est faible. Dans un projet, la mauvaise planéité ne venait pas du moulage. Elle venait du fait que des pièces chaudes étaient empilées sans support. Après changement du rack et de la route de refroidissement, le problème a presque disparu. Cela m’a rappelé qu’un contrôle process ne s’arrête pas à la machine. Il inclut aussi ce qui se passe après l’éjection.
| Contrôle process | Pourquoi j’y fais attention |
|---|---|
| Courbe de vide | Lien direct avec la porosité gazeuse |
| Carte thermique outil | Agit sur remplissage, déformation, collage |
| Propreté du métal | Influence défauts et régularité |
| Profil d’injection | Pilote la vitesse de remplissage |
| Pulvérisation | Change la température locale outil |
| Manutention après moulage | Agit sur planéité et dommages |
Conclusion
Le moulage sous pression d’aluminium à paroi mince pour l’automobile réussit quand je relie tôt conception, alliage, vide, équilibre thermique et manutention. Si un maillon est faible, le risque de lancement monte vite.
