Al diseñar la arquitectura inferior de un vehículo eléctrico (EV), la carcasa del paquete de baterías —o bandeja de batería (battery tray)— es posiblemente el componente estructural más crítico. Debe soportar cientos de kilogramos de celdas de iones de litio, protegerlas contra impactos laterales catastróficos, gestionar cargas térmicas masivas y mantener un sellado hermético absoluto IP67/IP68.
Durante años, los OEM y los integradores de sistemas Tier 1 debatieron sobre el material principal para esta aplicación: Acero Avanzado de Alta Resistencia (AHSS) frente a Aluminio.
Si bien el acero ofrece una resistencia a la tracción bruta y un costo inicial de materia prima más bajo, las realidades físicas de la ingeniería de los EV modernos han cambiado agresivamente el estándar de la industria. Basándonos en datos del piso de fundición y en la realidad metalúrgica, presentamos un desglose pragmático, de ingeniero a ingeniero, sobre por qué la fundición a presión de aluminio para la industria automotriz1 domina de forma indiscutible el sector de las carcasas de baterías.
La matriz de ingeniería fundamental: Aluminio vs. Acero
Antes de analizar el proceso de fabricación, debemos observar la termodinámica base y las propiedades físicas de ambos materiales.
| Métrica de Ingeniería | Acero Avanzado de Alta Resistencia (AHSS) | Fundición a Presión de Aluminio (ej. AlSi10MnMg) |
|---|---|---|
| Densidad (Peso) | ~7.8 g/cm³ (Pesado) | ~2.7 g/cm³ (Ligero, maximiza la autonomía del EV) |
| Conductividad Térmica | ~50 W/m·K (Atrapa el calor) | ~130 – 170 W/m·K (Excelente disipación de calor) |
| Consolidación de Piezas | Muy baja (Requiere estampar y soldar más de 50 piezas) | Muy alta (Pieza única con forma casi definitiva / Near-Net-Shape) |
| Absorción de Energía en Crash | Alta rigidez, transfiere la energía del impacto | Alta ductilidad (se deforma y absorbe energía antes de fracturarse) |
| Resistencia a la Corrosión | Pobre (Requiere recubrimiento cataforético / galvanizado pesado) | Excelente (Capa de óxido natural) |
1. La pesadilla del ensamblaje: Acumulación de tolerancias vs. Consolidación de piezas
Si usted elige acero para una bandeja de batería EV, está eligiendo estampación y soldadura. Una carcasa de batería de acero típica consta de docenas de soportes, rieles y travesaños estampados individualmente y soldados entre sí.
La realidad de la fabricación: Soldar 50 piezas de acero es una pesadilla en términos de dimensionamiento y tolerancias geométricas (GD&T). El intenso calor localizado del proceso de soldadura causa un alabeo térmico (distorsión) severo. Para cuando la bandeja de acero está completamente ensamblada, la brida de sellado a menudo se ha deformado fuera de las especificaciones.

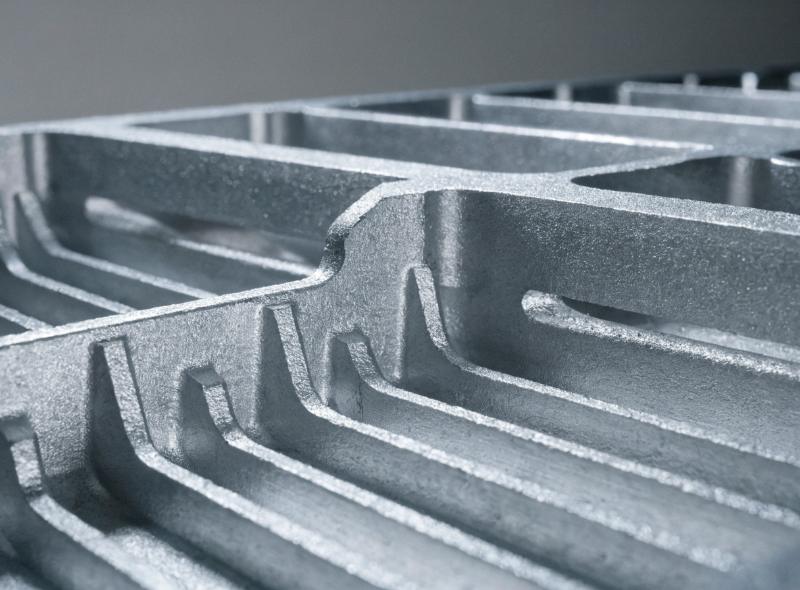

La solución HPDC en Aluminio: Utilizando fundición a presión asistida por vacío (Vacuum HPDC) de gran tonelaje, las fundiciones de élite pueden consolidar esas 50 piezas de acero en una sola caja de batería EV2 de aluminio de gran formato. Esto elimina la distorsión por soldadura y los cuellos de botella en la línea de ensamblaje. Una vez que la pieza fundida se enfría, la brida de sellado y los salientes de montaje internos se mecanizan en un centro CNC de 5 ejes en una sola atada (single-setup), lo que garantiza la estricta coplanaridad necesaria para un sello hermético sin fugas.
2. Gestión térmica activa y mitigación del embalamiento térmico (Thermal Runaway)
Las celdas de iones de litio se degradan rápidamente si se calientan demasiado, y el embalamiento térmico es la falla de seguridad definitiva.
La realidad de la fabricación: El acero es un aislante en comparación con el aluminio. Si una celda se incendia, una carcasa de acero atrapará el calor dentro del paquete, acelerando la reacción en cadena. Además, la integración de canales de refrigeración líquida en un conjunto de acero requiere soldar placas de refrigeración separadas al fondo de la bandeja, lo que introduce múltiples puntos de fallo potenciales para fugas de refrigerante.
La solución HPDC en Aluminio: El aluminio extrae naturalmente el calor de las celdas. Aún más importante, utilizando complejos mecanismos de correderas (sliders) en la matriz de fundición, podemos colar los canales de refrigeración directamente en la estructura de la bandeja de aluminio. Esto elimina la necesidad de una placa de refrigeración secundaria, ahorrando espacio de empaquetado vertical y reduciendo drásticamente el riesgo de que el refrigerante se filtre a la cavidad de alto voltaje.
3. Rendimiento en colisiones: Destrozando el mito del "aluminio frágil"
Un error muy común es pensar que el aluminio fundido a presión es demasiado frágil (quebradizo) para sobrevivir a pruebas de choque severas (como un impacto de poste lateral). Si utiliza aleaciones comerciales estándar como la ADC12 para piezas que soportan cargas de chasis, esa afirmación es cierta.
La realidad de la fabricación: Para cumplir con los estrictos estándares de seguridad de los OEM, los proveedores Tier 2 no utilizamos aleaciones estándar para las bandejas portantes. En su lugar, fundimos aleaciones estructurales altamente dúctiles, como el AlSi10MnMg, formuladas para cumplir con los rigurosos estándares de materiales automotrices de la SAE3.
Para evitar los vacíos internos (microporosidad), que actúan como concentradores de tensión donde se originan las grietas, utilizamos Vacuum HPDC y nos adherimos estrictamente a las directrices de diseño de la NADCA4 para el sistema de alimentación (gating). Después del proceso de fundición, las bandejas se someten a un tratamiento térmico T6 (solubilización y envejecimiento artificial). Esto transforma el aluminio, permitiéndole absorber cantidades masivas de energía cinética deformándose y doblándose (alta elongación y límite elástico), en lugar de fracturarse durante un choque.
4. Blindaje EMI y compatibilidad con soldadura FSW
Los paquetes de baterías modernos contienen Sistemas de Gestión de Baterías (BMS) altamente sensibles. El cableado de alto voltaje genera severas Interferencias Electromagnéticas (EMI). Aunque el acero proporciona un blindaje magnético decente, el aluminio de paredes gruesas ofrece un blindaje EMI inherente superior en un espectro de frecuencias más amplio.
Adicionalmente, muchos integradores Tier 1 se están alejando de las tapas atornilladas y las juntas de elastómero, optando por sellar el paquete de baterías mediante Soldadura por Fricción-Agitación (Friction Stir Welding – FSW). La FSW es un proceso de unión en estado sólido que crea un sello impecable e impermeable. Las piezas fundidas a presión de aluminio, siempre que sean densas y no presenten microporosidad a lo largo del borde de sellado, son perfectamente compatibles con la FSW, mientras que el acero no puede soldarse por fricción-agitación de manera económica en un entorno automotriz de alto volumen.
El Veredicto para Compradores Tier 1 y Tier 2
El acero siempre tendrá su lugar en el transporte comercial pesado y en los chasis de vehículos económicos donde el peso no penaliza. Sin embargo, para los vehículos eléctricos de pasajeros modernos y optimizados para la autonomía, la fundición a presión de aluminio es el estándar indiscutible. Es el único proceso que resuelve simultáneamente los desafíos de reducción de peso, gestión térmica activa y consolidación de piezas.

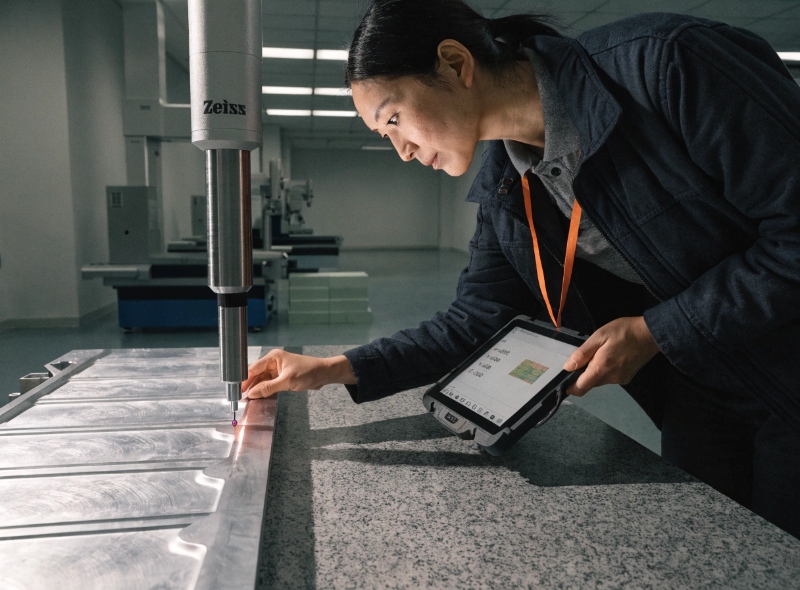

En EMP Tech, entendemos que fundir una bandeja de batería de 1.5 metros de largo sin alabeo térmico requiere un control de proceso implacable. Equipados con células HPDC de gran tonelaje (hasta 3050T) y respaldados por nuestro laboratorio de control de calidad e inspección de grado automotriz5 que realiza detección de fallas por rayos X al 100 % y verificación CMM, ayudamos a los proveedores globales Tier 1 a mitigar los riesgos de la cadena de suministro.
¿Está evaluando socios de fabricación para una nueva arquitectura de batería EV?
Cargue su CAD 3D (STEP/IGES) a través de nuestro formulario de contacto hoy mismo. Nuestro equipo de ingeniería le entregará una revisión de Diseño para Manufactura (DFM) objetiva y una cotización de producción pragmática en 24 horas, mucho antes de que invierta en costosos herramentales de acero H13.
