Ein dünnwandiges Druckgussprojekt kann sehr schnell scheitern. Teile verziehen sich, werden undicht, reißen oder verfehlen die Taktzeit. Ich zeige hier die Punkte, die den Serienanlauf absichern.

Dünnwandiger Aluminium-Druckguss im Automobil funktioniert dann gut, wenn ich Wanddicke, Fließweg, Vakuum, Temperaturhaushalt, Legierung und Bearbeitungsstrategie zusammen beherrsche. Die meisten Probleme entstehen, wenn diese Punkte getrennt behandelt werden. Ich arbeite deshalb immer mit einem gemeinsamen DFM- und Prozessfenster.

Ich habe an Motorcontroller-Gehäusen, OBC-Gehäusen und Strukturgussteilen für Projekte im Bereich New Energy Vehicle gearbeitet. Ich habe dabei eine einfache Sache gelernt. Dünnwandige Teile verzeihen keine schwachen Entscheidungen am Anfang. Wenn Sie im Supplier Quality oder im Einkauf arbeiten, sollten Sie weiterlesen. Ich zerlege das Thema in die Punkte, die in der Praxis über einen stabilen Serienprozess entscheiden.

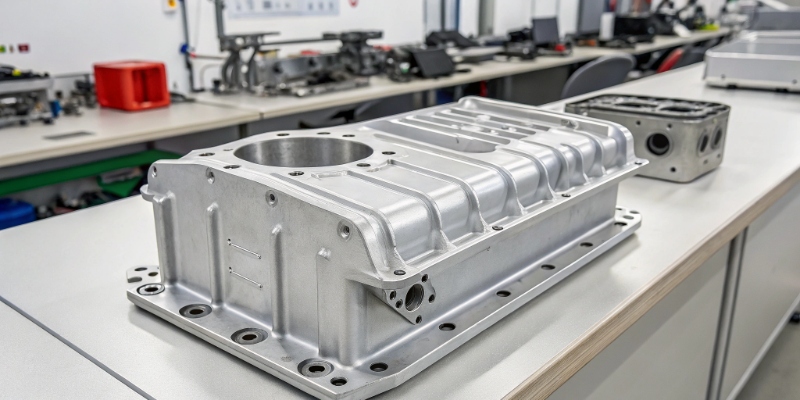

Was gilt im Automobilbereich als dünnwandiger Aluminium-Druckguss?

Viele Teams nutzen den Begriff dünnwandig zu ungenau. Das führt zu falschen Angeboten, schwachem DFM und Prozessversprechen, die in der Bemusterung zusammenbrechen. Ich nutze lieber eine praktische Definition.

Im automobilen Aluminium-HPDC nenne ich meist 1,5–2,5 mm einen dünnwandigen Bereich. Unter 1,5 mm wird das Projekt deutlich empfindlicher gegen Flussverhalten, Entlüftung, Werkzeugtemperatur und Anschnittauslegung. Die gesamte Bauteilgeometrie ist wichtiger als ein einzelner Nennwert.

Wie ich dünnwandige Teile in echten Projekten bewerte

Ich bewerte ein Teil nie nur über eine Zahl in der Zeichnung. Ich prüfe den gesamten Füllweg, lokale Wärmenester, Rippen, Dome, Dichtflächen und die Lage des Bearbeitungsaufmaßes. Ein Gehäuse mit 2,0 mm kann einfacher sein als ein Teil mit 2,8 mm, wenn der Fließweg kurz ist und die Übergänge weich sind. Ich habe oft gesehen, dass Teams ein Teil als sicher einstufen, weil die mittlere Wanddicke 2,5 mm beträgt. Dann verstecken sich aber 1,4 mm in Ecken und tiefe Rippen im Modell. Das führt fast immer zu Problemen in der Erprobung. Ich prüfe zuerst fünf Punkte: minimale Wanddicke, Fließweg-zu-Wanddicke-Verhältnis, Anschnittlage, Entlüftungsweg und erwarteten Verzug nach Entgraten und Bearbeitung. Ich frage auch, ob das Teil später dicht sein muss, geschweißt wird oder eine Wärmebehandlung braucht. Das verändert das echte Prozessfenster. Für mich ist ein dünnwandiges Druckgussteil im Automobil also nicht nur ein dünner Querschnitt. Es ist ein Teil, dessen Erfolg von präziser Kontrolle von Füllung, Vakuum, Werkzeugtemperatur und Geometrie zugleich abhängt.

Warum fallen dünnwandige Druckgussteile leichter aus?

Ein dünnwandiges Gussteil gibt mir weniger Reserve. Die Schmelze kühlt schnell ab, die Luft hat weniger Zeit zum Entweichen, und schon ein kleines thermisches Ungleichgewicht verändert das Ergebnis. Darum laufen viele scheinbar gute Werkzeuge instabil.

Dünnwandige Druckgussteile fallen leichter aus, weil flüssiges Aluminium in engen Querschnitten sehr schnell Wärme verliert. Das erhöht das Risiko für Kaltlauf, Fehlfüllung, Gaseinschlüsse, Verzug und lokale Porosität. Stabile Ergebnisse brauchen abgestimmte Kontrolle von Werkzeug, Vakuum, Schmelzetemperatur und Schussprofil.

Die Fehlerbilder, die ich im Anlauf am häufigsten sehe

Ich sehe meist fünf wiederkehrende Probleme. Das erste ist unvollständige Füllung, oft am Ende des Fließweges oder bei schwachen Entlüftungen. Das zweite ist Kaltlauf an Stellen, an denen zwei Metallfronten zu kalt aufeinandertreffen. Das dritte ist Gasporosität durch schlechte Entlüftung oder instabiles Vakuumtiming. Das vierte ist Verzug nach dem Auswerfen, weil eine Werkzeugseite heißer gelaufen ist und Spannungen im Teil festgehalten werden. Das fünfte ist das Freilegen von Poren in der Bearbeitung. Eine Dichtfläche sieht vor dem CNC-Prozess gut aus und wird erst nach dem Zerspanen undicht. Ich habe einmal ein Steuergerätegehäuse begleitet, das optisch gut war, aber nach der Endbearbeitung den Lecktest nicht bestand. Die Ursache lag nicht in der Bearbeitung. Die Ursache war eine schlechte Überlaufanordnung, die Luft in der Nähe des Dichtbands eingeschlossen hat. Wir haben Überlauf und Kühlbild geändert, und die Leckrate ist klar gefallen. Darum sage ich immer: Das Versagen dünnwandiger Druckgussteile ist meist ein Systemfehler, nicht ein einzelner Defekt. Wenn Anguss, Vakuum, Kühlung und Geometrie nicht zusammenpassen, kann kein Einrichter das an der Maschine retten.

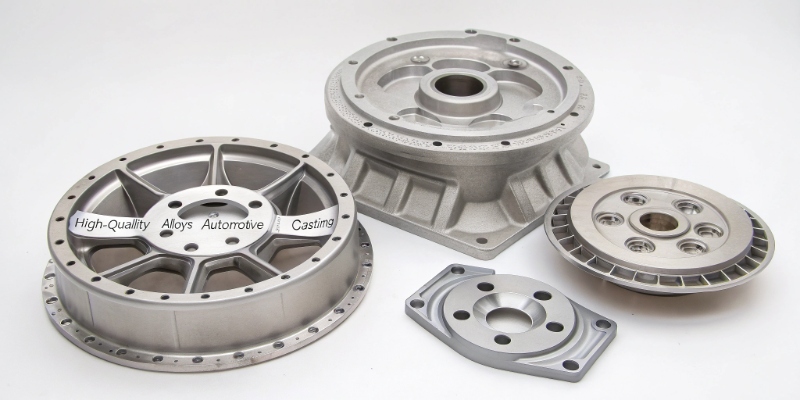

Welche Legierungen sind für dünnwandigen Druckguss im Automobil geeignet?

Die falsche Legierung kann das ganze Projekt blockieren. Eine Legierung füllt gut, reißt aber im Einsatz. Eine andere ist gut zu bearbeiten, macht aber Ärger bei Korrosion oder Schweißen. Ich binde die Legierungswahl immer an die Funktion.

Für dünnwandigen automobilen HPDC sehe ich oft AlSi10MnMg, AlSi10Mg oder AlSi9Cu3, je nach Strukturanforderung, Korrosionsrisiko, Wärmebehandlung und Kostenziel. Ich wähle die Legierung nie nur nach Festigkeit. Ich wähle sie nach der gesamten Anwendung.

Wie ich Legierung und Bauteilfunktion zusammenbringe

Ich starte immer mit den Einsatzbedingungen. Wenn das Teil ein Gehäuse mit hohem Korrosionsanspruch und mittlerer Strukturbelastung ist, neige ich zu AlSi10MnMg oder AlSi10Mg, je nach späterem Prozess. Wenn der Takt sehr hoch sein muss und der Kostendruck stark ist, drängen viele Lieferanten auf AlSi9Cu3. Das kann bei vielen nicht geschweißten Gehäusen funktionieren. Ich bleibe aber vorsichtig, wenn Dichtheit, Wärmebehandlung oder Langzeitkorrosion wichtig sind. Bei Strukturteilen brauche ich mehr Kontrolle über Duktilität und Porosität. Dann hängen Legierungswahl und Vakuumdisziplin direkt zusammen. Ich prüfe auch, ob der Kunde lokale Schweißungen, Imprägnierung, chromfreie Beschichtung oder harte Umweltwechsel plant. Ich habe das einmal schmerzhaft gelernt. Eine Legierung füllte in den Versuchen sehr gut, passte aber nicht zur realen Last und zum Korrosionspfad im Feld. Seitdem gebe ich keine Legierung mehr frei, bevor ich den kompletten Anwendungsfall, die Oberfläche und die Validierungsmatrix gesehen habe.

Welche Konstruktionsregeln helfen dünnwandigem Druckguss?

Eine schwache Konstruktion bringt selbst einen guten Lieferanten in Not. Eine gute Konstruktion gibt dem Prozess Luft. Ich dränge immer auf DFM vor der Werkzeugfreigabe, nicht erst nach einem schlechten T1.

Dünnwandige Druckgussteile laufen dann stabil, wenn Wanddicken gleichmäßig bleiben, Rippen sorgfältig genutzt werden, Übergänge weich sind, Dichtflächen geschützt liegen und die Anschnitte kurze, ausgeglichene Fließwege erzeugen. Gutes Design senkt Porosität, Verzug und Bearbeitungsrisiko.

Die DFM-Regeln, die ich vor dem Werkzeugstart nutze

Ich halte die Nennwand gerne in einem engen Bereich. Ich vermeide starke Sprünge, weil sie Wärmenester und Verzug erzeugen. Ich nutze Rippen für Steifigkeit, aber ich halte das Rippenwurzel-Verhältnis im Griff, damit dort keine Sogstellen entstehen. Ich fordere weiche Radien an allen Querschnittswechseln. Scharfe Ecken bremsen den Fluss und bauen lokale Spannung auf. Ich lege Dichtbänder möglichst nicht in den letzten Füllbereich. Ich schütze auch Bearbeitungsbezüge. Wenn ich einen wichtigen Bezug in eine poröse Zone lege, ist das Problem schon vor dem ersten Schuss da. Bei großen Gehäusen prüfe ich die Ebenheit der Flansche früh. Viele Teams schauen zu spät darauf, wenn Anguss und Kühlbild schon fest sind. Ich prüfe auch die Auswerferlage, weil dünne Wände beim Auswerfen nachgeben können. Das sind einfache Regeln. Sie werden aber in schnellen Projekten oft übergangen. In meiner Praxis spart ein zweistündiges DFM vor der Werkzeugkonstruktion oft Wochen oder Monate an späterer Werkzeugänderung.

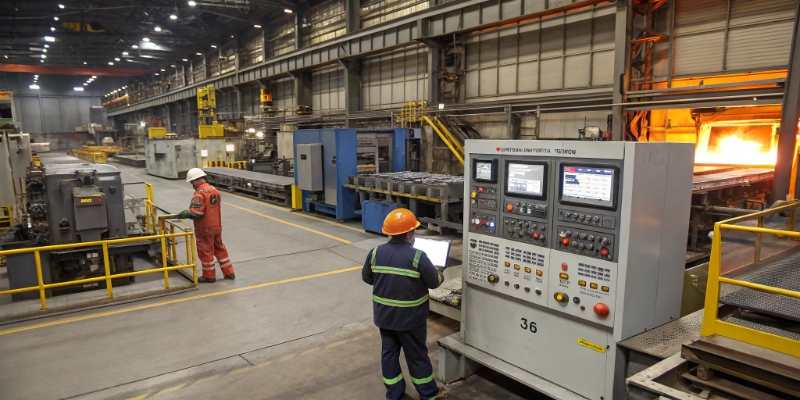

Welche Prozesskontrollen sind in der Serie am wichtigsten?

Ein gutes Werkzeug kann in der Serie trotzdem instabil werden. Viele Werke verlieren die Stabilität nicht im Design, sondern im Alltag. Ich fokussiere mich auf wenige Kontrollen, die wirklich zählen.

Die wichtigsten Prozesskontrollen sind stabiles Vakuum, ausgeglichene Werkzeugtemperatur, saubere Schmelze, konstantes Schussprofil, beherrschtes Sprühbild und disziplinierte Nachbehandlung. Bei dünnwandigem HPDC kann schon kleine Drift zu Leckage, Ebenheitsfehlern oder Festigkeitsproblemen führen.

Welche Nachweise ich von Lieferanten sehen will

Wenn ich einen Lieferanten auditiere, bleibe ich nicht beim Einstellblatt stehen. Ich will Trenddaten sehen. Ich frage nach Vakuumkurven, nicht nur nach einem Sollwert. Ich verlange Wärmebilder der Werkzeugoberfläche nach Zonen, nicht nur eine mittlere Temperatur. Ich prüfe Schmelzeführung, Transportzeit und Sauberkeit. Ich schaue auch auf die Disziplin bei der Kolbenkammer-Schmierung, weil Schwankungen das Füllbild verändern. Dann prüfe ich das Sprühbild. Zu viel Trennmittel kühlt lokal zu stark. Zu wenig Trennmittel führt zu Kleben und lokalen Wärmespitzen. Danach sehe ich mir Entgraten und Handhabung an. Dünnwandige Teile können sich nach dem Guss verziehen, wenn der Trimmablauf grob ist oder die Auflage schwach. In einem Projekt lag die Ursache für schlechte Ebenheit nicht im Guss. Sie lag in der Nachbehandlung, weil warme Teile ohne Stützung gestapelt wurden. Nach neuer Ablage und geänderter Kühlroute war das Problem fast weg. Darum gehört für mich zur Prozesskontrolle immer auch alles, was nach dem Auswerfen passiert.

Conclusion

Dünnwandiger Aluminium-Druckguss im Automobil gelingt, wenn ich Design, Legierung, Vakuum, Temperaturhaushalt und Handhabung früh zusammenführe. Ist ein Glied schwach, steigt das Anlaufrisiko schnell.
