Als Engineering Director und Quality Head bei EMP Tech ist mir bewusst, dass für Tier-1-Systemintegratoren im Bereich E-Mobilität das Batteriegehäuse nicht bloß ein Strukturbauteil ist; es ist die primäre Festung, die das Herzstück des Fahrzeugs – das Batteriesystem – schützt.
Eine Undichtigkeit am Batteriegehäuse – sei es durch Kühlmittel oder das Eindringen von Wasser von außen – ist katastrophal. Sie führt unweigerlich zum thermischen Durchgehen (Thermal Runaway) und zum Totalausfall des Systems. Angesichts der komplexen Geometrien, großen Oberflächen und der extrem strengen Dichtigkeitsanforderungen (typischerweise IP67 oder IP69K) moderner EV-Batteriewannen ist die Gewährleistung absoluter Dichtheit die größte fertigungstechnische Herausforderung im Aluminiumdruckguss.
Hier ist die technische Realität: Qualität lässt sich nicht in ein Gussteil hineinprüfen. Die Vermeidung von Leckagen erfordert einen ganzheitlichen, datengestützten Ansatz, der bei der Füllsimulation (Moldflow) beginnt und sich über die Zerspanung bis hin zur finalen zerstörungsfreien Prüfung (ZfP) erstreckt.
Basierend auf unserer Erfahrung als Lieferant für führende europäische und nordamerikanische OEMs, stellt EMP Tech die folgende Methodik zur Herstellung leckagefreier Aluminium-Batteriegehäuse vor.
1. Prozessentstehung: Moldflow und Vakuumintegrität
Die Hauptursache für Leckagen ist Porosität – spezifisch, miteinander verbundene Porosität, die einen Pfad für Flüssigkeiten bildet. Dies entsteht typischerweise durch zwei Ursachen: eingeschlossene Gase (Dieseleffekt) und Erstarrungsschrumpfung.
Validierung des Druckgussprozesses
Wir beginnen nicht mit der Produktion, bevor die Simulation der Formfüllung und Erstarrung nicht perfektioniert ist.

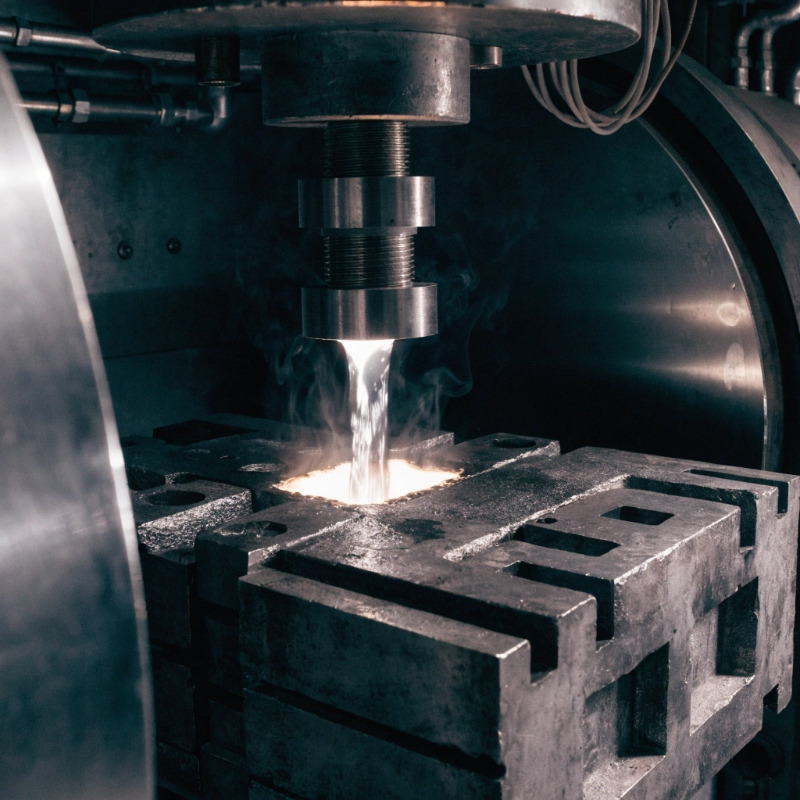

- Optimierung der Entlüftung: Wir nutzen fortschrittliche Simulationssoftware, um Bereiche mit Gaseinschlüssen vorherzusagen. Wir konstruieren ein robustes Vakuumsystem direkt in das Werkzeug (VHPDC – Vakuum-Hochdruckguss). Unser Standardverfahren sieht vor, die Kavität vor der Einspritzung auf unter 50 Millibar zu evakuieren, um Gaseinschlüsse drastisch zu reduzieren und Mikroporosität zu minimieren.
- Anwendung des Rheocussing (für strukturelle Integrität): Für komplexe, großflächige Batteriewannen, die eine höhere Bruchdehnung und Dichtigkeit erfordern, setzen wir das Rheocasting-Verfahren (Thixoforming) ein. Dieser Prozess führt weniger Wärme in das Werkzeug ein und erzeugt ein globulares Gefüge, wodurch die Schrumpfungsporosität im Vergleich zum konventionellen Druckguss signifikant reduziert wird.
2. Die EMP Tech VHPDC-Zelle: Echtzeit-Prozesskontrolle
Ein stabiler Prozess ist ein leckagefreier Prozess. Unsere 13 Großdruckgusszellen (350T bis 3050T) sind standardmäßig mit Echtzeit-Überwachungssystemen ausgestattet.
Wir überwachen über 100 Parameter pro Schuss, aber für die Dichtheit sind folgende Parameter entscheidend:
| Parameter | Kontrollstandard (EMP Tech) | Auswirkung auf Dichtheit |
|---|---|---|
| Vakuum-Niveau | < 50 mbar | Gewährleistet minimale Gaseinschlüsse, reduziert verteilte Porosität. |
| Langsam-Schussgeschwindigkeit | Präzisionssteuerung (< 0.2 m/s) | Verhindert vorzeitige Metallturbulenzen in der Gießkammer. |
| Press-Schussgeschwindigkeit | 6.0 – 8.5 m/s (teilabhängig) | Sorgt für schnelle Formfüllung vor vorzeitiger Erstarrung. |
| Spezifischer Nachdruck | > 900 bar (auf das Metall) | Entscheidend während der finalen Erstarrungsphase, um Schwindung auszugleichen und Mikroporen zu schließen. |
| Gießtemperatur | $\pm$ 5°C der Legierungsspezifikation | Verhindert Kaltläufe (fehlende Verschmelzung) und übermäßige Oxideinschlüsse. |
3. Zerspanungsstrategie: Komplettbearbeitung in einer Aufspannung
Die Dichtfläche der Batteriewanne ist die Schnittstelle zum Fahrzeugchassis oder zum Batteriedeckel. Jeglicher Verzug während oder nach der Bearbeitung gefährdet die Dichtheit.
- 4/5-Achs-CNC-Fähigkeiten: Mit über 150 CNC-Maschinen priorisieren wir die "Komplettbearbeitung in einer Aufspannung" (Single-setup machining). Wir spannen das Rohteil so, dass der Zugang zu einer maximalen Anzahl von Flächen in einem einzigen Arbeitsgang möglich ist.
- Minimierung von Rattern: Wir verwenden kundenspezifische, hydraulische Spannvorrichtungen, die das Gussteil an kritischen Punkten stützen, Vibrationen absorbieren und Rattermarken an der Dichtfläche verhindern, da diese häufige Leckagepfade darstellen.
- Werkzeugverschleiß-Überwachung: Unsere CNC-Maschinen nutzen In-Prozess-Tastsysteme und eine automatisierte Kompensation des Werkzeugverschleißes. Ein stumpfes Werkzeug erzeugt Hitze und Gratbildung, was zu einer schlechten Oberflächengüte an den Dichtflächen führt.
4. Qualitätsvalidierung: Die "Drei Säulen" der Dichtheitsprüfung
Bei EMP Tech verlassen wir uns nicht auf eine einzige Prüfmethode. Wir wenden eine dreistufige Validierungsstrategie an, um zu garantieren, dass keine porösen Teile das Werk verlassen.
Säule 1: Inline-Dichtheitsprüfung (Druckabfallverfahren)
Jedes einzelne Batteriegehäuse (100%) durchläuft unmittelbar nach der mechanischen Bearbeitung der Dichtflächen eine Druckabfallprüfung.
- Der Prozess: Vorrichtungen dichten alle Ein-/Auslässe der Kühlkanäle sowie den gesamten Umfang der Wanne ab. Wir beaufschlagen die Hohlräume mit Trockenluft oder Helium und messen den Druckabfall über eine definierte Stabilisierungs- und Prüfzeit.
- Unser Standard: Wir halten uns an strenge Kundenspezifikationen, die typischerweise in der Lage sind, einen Druckabfall zu detektieren, der einer Leckrate von 0,1 sccm (Standard-Kubikzentimeter pro Minute) entspricht, abhängig von den spezifischen OEM-Anforderungen.

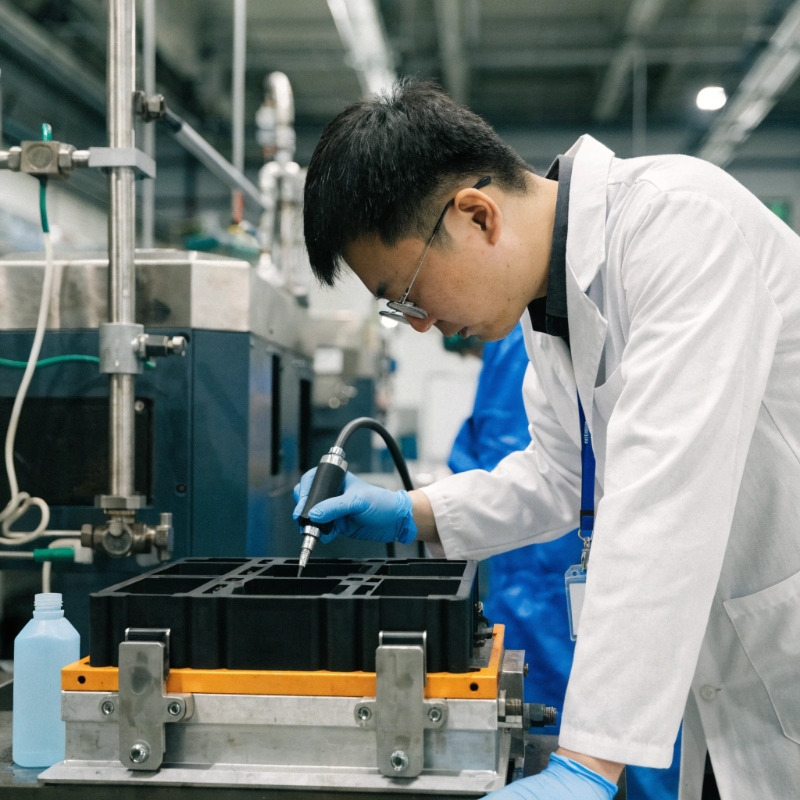

Säule 2: Offline-Helium-Massenspektrometrie (Schnüffelverfahren)
Für kritische Kühlkanal-Kreisläufe innerhalb komplexer Gussteile ist die Luftprüfung möglicherweise nicht empfindlich genug.
- Der Prozess: Wir legen das Gussteil in eine Vakuumkammer und beaufschlagen die internen Kreisläufe mit Helium. Eine Schnüffelsonde des Massenspektrometers scannt die gesamte Oberfläche, insbesondere die Bereiche, die von der Moldflow-Analyse als Hochrisikobereiche identifiziert wurden.
- Anwendung: Dies wird zur Validierung der Prozessfähigkeit während der PPAP-Phase und für regelmäßige Audits von Produktionsserienteilen verwendet, um die Robustheit der Inline-Luftprüfung sicherzustellen.
Säule 3: Röntgen-ZfP und metallurgische Analyse
Um zu verstehen, warum ein Fehler aufgetreten ist, schauen wir in das Innere des Materials.
- Automatisierte Röntgenprüfung: Wir nutzen Echtzeit-Röntgenbildgebung, zunehmend unterstützt durch KI-gestützte Fehlererkennung, um Hochrisikobereiche auf interne Porosität, Einschlüsse oder Kaltschweißstellen zu scannen.
- Schliffbilder: Wir führen routinemäßig Schliffanalysen an Gussteilen im Bereich der Dichtleisten und kritischen Strukturknoten durch, um die tatsächliche Dichte und den Porositätsanteil zu messen. Dies bestätigt, dass die VHPDC-Parameter die Porositätsverteilung effektiv von kritischen Dichtflächen fernhalten.
Durch die Integration von fortschrittlicher Simulation, kontrolliertem VHPDC-Prozess, Präzisionszerspanung und redundanten Prüfmethoden bietet EMP Tech einen robusten Fertigungsschild für unsere EV-Kunden. Wir stellen nicht nur Gussteile her, wir liefern garantierte Dichtheitsintegrität.
