Bei der Prüfung von RFQ-Zeichnungen für Tier-1-Kunden werden "ADC12" und "A380" von Einkaufsingenieuren häufig als gleichwertig austauschbar behandelt. Das ist ein verbreiteter Irrtum. Zwar überschneiden sich die chemischen Zusammensetzungen beider Al-Si-Cu-Legierungen stark, doch im tatsächlichen Prozessfenster des Vakuum-Druckgusses (VHPDC), bei der Dichtheit und in der Konsistenz der CNC-Nachbearbeitung zeigen sich messbare Unterschiede. Diese Analyse basiert auf Produktionsdaten der 13 Druckguss-Inseln von EMP Tech und beleuchtet die konkrete Auswahllogik für E-Antriebsgehäuse und Strukturbauteile.
Chemische Zusammensetzung: Der Unterschied steckt im Detail
ADC12 (JIS H5302, japanischer Industriestandard) und A380 (ASTM B85 / NADCA, nordamerikanischer Standard) wirken auf dem Papier nahezu identisch, unterscheiden sich jedoch in den Toleranzbändern für Cu, Zn und Fe – mit direktem Einfluss auf Korrosionsbeständigkeit und Gießbarkeit.
| Element | ADC12 (JIS) | A380 (ASTM) | Technische Auswirkung |
|---|---|---|---|
| Si | 9,6–12,0 % | 7,5–9,5 % | Höherer Si-Anteil bei ADC12 verbessert die Fließfähigkeit – vorteilhaft bei dünnwandigen, komplexen Geometrien |
| Cu | 1,5–3,5 % | 3,0–4,0 % | Höhere Cu-Obergrenze bei A380 bedeutet leicht höhere Festigkeit, aber reduzierte Korrosionsbeständigkeit |
| Fe | ≤1,3 % | ≤1,3 % | Nominell gleich, ADC12 wird in der Praxis jedoch meist bei 0,8–1,0 % gehalten, was das Entformen erleichtert |
| Zn | ≤1,0 % | ≤3,0 % | Die höhere Zn-Obergrenze bei A380 erlaubt einen größeren Anteil an Recyclingmaterial |
| Mg | ≤0,3 % | ≤0,10 % | ADC12 erlaubt bei bestimmten Güten höhere Mg-Gehalte zur Härtesteigerung |
Erkenntnis aus der Fertigungspraxis: Bei der tatsächlichen Schmelzcharge zeigt sich, dass die weitere Cu/Zn-Obergrenze von A380 einen höheren Anteil an Sekundäraluminium (Recyclingbarren) verträgt – ein historischer Grund, warum nordamerikanische Druckgießereien A380 bevorzugen; der Kostenvorteil beim Schrott ist real. Für Programme mit vollständiger IATF-16949-Rückverfolgbarkeit oder Endanwendungen mit erhöhter Chlorid-Korrosionsanfälligkeit (z. B. E-Antriebsgehäuse für Küsten- oder skandinavische Märkte) empfehlen wir in der Regel entweder ADC12 festzulegen oder das interne Cu-Fenster enger zu fassen – üblicherweise auf 2,0–2,8 % – statt standardmäßig die obere Toleranzgrenze auszunutzen.
Vergleich der mechanischen Eigenschaften und Gießbarkeit
| Kennwert | ADC12 | A380 | Anmerkung |
|---|---|---|---|
| Zugfestigkeit (Rm) | 240–310 MPa | 230–320 MPa | Ähnlicher Bereich, abhängig von Wandstärke und Abkühlrate |
| Streckgrenze (Rp0,2) | 140–170 MPa | 140–160 MPa | Vergleichbar |
| Bruchdehnung | 1–3,5 % | 1–3,5 % | Beide Legierungen sind im Gusszustand relativ spröde – nicht erste Wahl für lasttragende Strukturen |
| Brinellhärte | 80–90 HB | 75–85 HB | ADC12 etwas härter – geringfügig schnellerer CNC-Werkzeugverschleiß zu erwarten |
| Fließfähigkeit (Spiralfließlänge) | Vorteilhaft (hoher Si-Anteil) | Mittel | ADC12 begünstigt dünnwandige (<2,0 mm) komplexe Fließkanalstrukturen |
| Heißrissneigung | Geringer | Mittel bis erhöht | Höherer Cu-Anteil erhöht Erstarrungsschwindungsspannung und Heißrissrisiko |
| Dichtheit/Dichte | Gut (hoher Si-Anteil unterdrückt Lunkerbildung) | Mittel | Vakuumunterstützter Prozess zur Kompensation erforderlich |
Es ist klar festzuhalten: Keine der beiden Legierungen liefert im Gusszustand eine hohe Bruchdehnung – das ist branchenweiter Konsens, kein Konstruktionsfehler. Wir versprechen keine "porenfreie" Fertigung; stattdessen wird per Moldflow-Simulation gezielt gesteuert, dass Lunker und Gaseinschlüsse in nicht bearbeitete, nicht druckbeaufschlagte Zonen wandern, kombiniert mit VHPDC (Vakuumniveau unter 50 mbar), um den inneren Gasgehalt innerhalb akzeptabler Grenzwerte zu halten. Bei großflächigen dünnwandigen Bauteilen wie Batteriewannen zeigt sich der Fließfähigkeitsvorteil von ADC12 besonders deutlich – bei einem Batteriewannen-Projekt auf unserer 3050-t-Insel lag die Fehlerquote am Fließwegende bei der ADC12-Lösung, basierend auf Röntgen-Stichproben, rund 30 % niedriger als bei einer vergleichbaren A380-Werkzeugauslegung.
Typische Anwendungsfälle

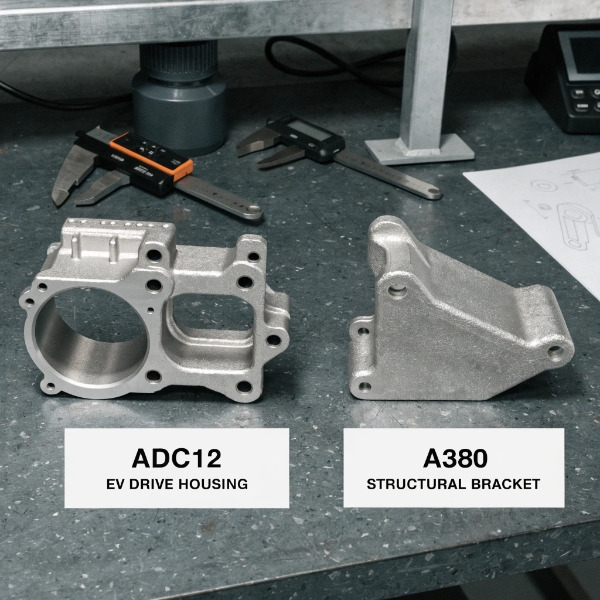

| Anwendung | Empfohlene Legierung | Auswahllogik |
|---|---|---|
| E-Motorgehäuse / Antriebseinheitsgehäuse | ADC12 | Dünnwandig, komplexe Kühlkanäle, hohe Dichtheitsanforderung (Helium-/Luftdichtheitsprüfung) |
| Wechselrichtergehäuse | ADC12 (bevorzugt) / A380 | Erfordert präzise Kühlflächen bei Leichtbau; ADC12 liefert stabilere Oberfläche nach der Bearbeitung |
| Batteriewanne | ADC12 | Großflächig, dünnwandig, hoher Fließfähigkeitsbedarf, Priorität auf Heißrissbeständigkeit |
| Strukturhalterung (nicht dichtheitsrelevant) | A380 | Keine Dichtheitsanforderung; A380 bietet besseres Kosten- und Recyclingprofil |
| Programme mit nordamerikanischer Lieferkette | A380 | Entspricht NADCA-Branchenpraxis und lokalen Sekundärlegierungs-Lieferketten |
Auswirkungen auf Qualitätssystem und Nachbearbeitung
Die Legierungswahl ist im Rahmen einer VDA-6.3-"A"-Bewertung keine isolierte Entscheidung – sie wirkt sich auf die nachgelagerte 5-Achs-Single-Setup-CNC-Bearbeitung und die VDA-19-Sauberkeitskontrolle aus:
- CNC-Werkzeugstandzeit: Die etwas höhere Härte von ADC12 verkürzt bei Präzisionslagerbohrungen die Wechselintervalle von Hartmetallwerkzeugen typischerweise um 8–12 % gegenüber A380 – dies muss bereits im Angebotsstadium in der Bearbeitungskostenkalkulation berücksichtigt werden, nicht erst nachträglich.
- Reinheitsverhalten: Hochsilizierte ADC12-Gussteile zeigen beim Ultraschallreinigen tendenziell weniger Partikelrückstände, was mit der dichteren Kornstruktur zusammenhängt – ein Vorteil bei VDA-19-konformen Antriebsgehäuse-Programmen mit partikelfreien Ölkanalanforderungen.
- PPAP-Level-3-Dokumentation: Unabhängig von der Legierung sind Materialzertifikate und Spektralanalyseberichte verpflichtende PPAP-Bestandteile. Wir empfehlen, Legierungsgüte und internes Toleranzband bereits in der DFM-Phase festzulegen, um einen Legierungswechsel während der Serienproduktion und die damit verbundene PPAP-Neuvorlage zu vermeiden.
Technisches Fazit
ADC12 versus A380 ist keine Frage von "besser oder schlechter", sondern der Passgenauigkeit zur jeweiligen Anwendung. Für Bauteile im E-Antriebsstrang mit hoher Dichtheitsanforderung, dünnen Wandstärken und komplexer Geometrie ist ADC12 aufgrund der höheren Si-bedingten Fließfähigkeit und besseren Dichte die sicherere Standardwahl. Für nicht dichtheitsrelevante Strukturbauteile – insbesondere bei Programmen mit Anbindung an nordamerikanische Sekundärlegierungs-Lieferketten – bietet A380 Vorteile bei Kosten und Normkonformität. Bei EMP Tech werden konkrete Empfehlungen zu Legierungsgüte und internem Zusammensetzungsfenster in der DFM-Prüfung auf Basis der tatsächlichen Wandstärkenverteilung, der geforderten Dichtheitsklasse und der Zielmarkt-Lieferkette getroffen – nicht durch einfache Übernahme der Standardtoleranztabelle.
