Les systèmes de batteries sont le cœur de la révolution des véhicules électriques (VE), mais leur complexité va bien au-delà des simples cellules lithium-ion. Pour les acheteurs et les ingénieurs qualité du secteur automobile, comprendre l’anatomie d’un système de batterie est essentiel pour garantir la performance, la sécurité et la fiabilité.
En tant qu’experts en moulage sous pression d’alliages d’aluminium et en fabrication de pièces de précision pour l’automobile, nous collaborons étroitement avec les fournisseurs de rang 1 sur les composants critiques des systèmes de batteries. Ce guide s’appuie sur plus de 20 ans d’expérience pour décortiquer un système de batterie, en se concentrant sur les aspects mécaniques et de fabrication qui sont décisifs pour la réussite de votre projet.
Comment Fonctionne un Système de Stockage d’Énergie par Batterie (BESS) ?
Un système de stockage d’énergie par batterie (ou BESS, Battery Energy Storage System) n’est pas un composant monolithique, mais un écosystème intégré conçu pour stocker et délivrer de l’énergie électrique de manière sûre et efficace. Son rôle ne se limite pas à alimenter le moteur ; il est fondamental pour l’autonomie du véhicule, sa longévité et la sécurité des passagers.
Chaque composant doit répondre à des normes strictes, notamment l’IATF 16949, et s’intégrer parfaitement pour créer un ensemble robuste et performant.
Anatomie d’un Système de Batterie Lithium-Ion pour VE
Pour apprécier la complexité de l’ingénierie et de la chaîne d’approvisionnement, il est crucial de comprendre les pièces qui composent le puzzle. Voici une décomposition des éléments clés, de la plus petite unité à l’ensemble du pack.
1. Les Cellules : L’Unité d’Énergie Fondamentale
Les cellules sont la base de tout système de batterie, où les réactions électrochimiques ont lieu. Bien qu’il existe différentes chimies (NMC, LFP, etc.), elles se présentent généralement sous trois formes principales :
| Type de Cellule | Caractéristiques | Avantages pour les Applications VE |
|---|---|---|
| Cylindrique | Forme de cylindre (ex: 18650, 21700, 4680). | Robustesse mécanique élevée, bonne gestion thermique, production automatisée mature. |
| Pouch (Poche) | Cellules plates et souples dans un sachet d’aluminium. | Excellente densité énergétique, flexibilité de forme pour optimiser l’espace. |
| Prismatique | Boîtier rigide en aluminium ou en acier. | Efficacité de packaging élevée, bonne stabilité, facilité d’assemblage en modules. |
2. Le Module de Batterie
Un module regroupe plusieurs cellules connectées en série ou en parallèle pour atteindre une tension et une capacité spécifiques. Ce module intègre également des capteurs de température et de tension, et une structure mécanique qui maintient les cellules ensemble tout en gérant les contraintes mécaniques et thermiques.
3. Le Système de Gestion de Batterie (BMS) : Le Cerveau de l’Opération
Le BMS est sans doute l’un des composants les plus critiques pour la sécurité et la durée de vie de la batterie.
Fonctions principales du BMS :
- Surveillance : Il suit en temps réel la tension, le courant et la température de chaque cellule.
- Équilibrage : Il garantit que toutes les cellules se chargent et se déchargent de manière uniforme, maximisant ainsi la capacité utilisable et la durée de vie du pack.
- Protection : Il prévient les conditions dangereuses telles que la surcharge, la décharge profonde, les courts-circuits et la surchauffe.
- Communication : Il communique l’état de charge (SoC), l’état de santé (SoH) et d’autres données vitales au contrôleur principal du véhicule (VCU).
Pour un ingénieur qualité (SQE), un BMS fiable est un prérequis non négociable, car une défaillance peut entraîner des risques de sécurité majeurs.
4. Le Système de Gestion Thermique (TMS)
La performance et la durée de vie des cellules lithium-ion sont extrêmement sensibles à la température. Le TMS a pour rôle de maintenir le pack de batterie dans sa plage de température de fonctionnement optimale (généralement entre 15°C et 35°C).

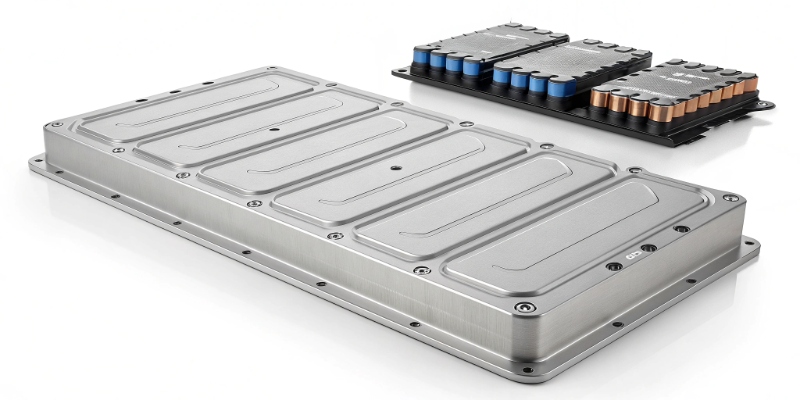

C’est ici que notre expertise en moulage d’aluminium entre en jeu. Les plaques de refroidissement (cooling plates), souvent fabriquées en aluminium moulé sous pression, sont des composants essentiels du TMS. Elles doivent garantir :
- Excellente conductivité thermique pour dissiper la chaleur rapidement.
- Étanchéité parfaite pour faire circuler le liquide de refroidissement sans fuite, un critère clé validé par des tests de pression rigoureux.
- Légèreté et complexité géométrique pour s’intégrer dans des espaces restreints tout en maximisant la surface de contact avec les modules.
5. Le Boîtier de Batterie (Battery Housing) : La Forteresse Protectrice
Le boîtier, ou "bac à batterie", est la structure externe qui protège tous les composants internes des chocs, des vibrations, de l’humidité et de la poussière (normes IP67/IP6K9K). C’est bien plus qu’une simple boîte.
Les défis de conception et de fabrication pour le boîtier incluent :
- Légèreté : L’utilisation d’alliages d’aluminium moulés sous pression est privilégiée pour réduire le poids total du véhicule et augmenter l’autonomie.
- Rigidité structurelle : Le boîtier contribue à la rigidité globale du châssis du véhicule.
- Protection contre les collisions : Il doit être capable d’absorber une énergie d’impact considérable pour protéger les cellules et prévenir les risques d’incendie.
- Étanchéité : Les joints et les surfaces d’accouplement doivent être usinés avec une grande précision pour garantir une étanchéité parfaite sur toute la durée de vie du véhicule.
- Intégration : Il doit intégrer des points de fixation pour le BMS, le câblage haute tension et les connecteurs.
En tant qu’ingénieur, nous réalisons des analyses DFM (Design for Manufacturing) et des simulations de flux de matière en amont pour optimiser la conception des boîtiers, garantissant ainsi leur fabricabilité et leur performance tout en respectant des délais de projet serrés.
Performance, Durée de Vie et Recyclage : Vision à Long Terme
| Paramètre Clé | Définition | Facteurs d’Influence |
|---|---|---|
| Capacité (Ah) | La quantité de charge qu’une batterie peut stocker. | Chimie des cellules, température, âge de la batterie. |
| Cyclage | Le nombre de cycles complets de charge/décharge qu’une batterie peut supporter avant que sa capacité ne tombe en dessous d’un certain seuil (généralement 80%). | Profondeur de décharge (DoD), température, vitesse de charge/décharge. Un bon BMS et un TMS efficace sont cruciaux pour maximiser le nombre de cycles. |
| Durée de vie | La durée de fonctionnement de la batterie, mesurée en années ou en cycles. | Qualité des composants, système de gestion thermique et électronique, conditions d’utilisation. |
| Recyclage | La récupération des matériaux précieux (lithium, cobalt, nickel, aluminium) à la fin de la vie de la batterie. | La conception du pack (Design for Disassembly) influence grandement la facilité et le coût du recyclage. |
Conclusion : Un Partenariat Stratégique pour des Systèmes de Batteries Fiables
Le développement d’un système de batterie pour véhicule électrique est une entreprise multidisciplinaire où la mécanique, la thermique et l’électronique doivent converger parfaitement. Pour les directeurs des achats et les ingénieurs qualité, choisir des fournisseurs capables de maîtriser la complexité de fabrication des composants structurels et thermiques, comme les boîtiers et les plaques de refroidissement, est un facteur de succès stratégique.
Notre équipe chez EMP Tech se spécialise dans la fourniture de solutions complètes, de l’analyse DFM initiale à la production en série de pièces moulées en aluminium de haute précision. Si vous faites face à des défis liés à la légèreté, à l’étanchéité ou à des délais de projet serrés pour vos composants de système de batterie, nous sommes prêts à être votre partenaire d’ingénierie et de fabrication.
