Las fallas en la estanqueidad de las PDU paralizan la línea de montaje y generan retiros costosos. Usted necesita un proceso de fundición a presión robusto para evitar estos riesgos operativos.
Una carcasa PDU (Unidad de Distribución de Potencia) exige una estanqueidad IP67, blindaje electromagnético (EMC) y disipación térmica eficiente. Mediante el uso de fundición al vacío y un control estricto de la porosidad, garantizamos la protección de los componentes de alto voltaje y la durabilidad del vehículo eléctrico.
Muchos proveedores prometen calidad en los prototipos, pero fallan al escalar a la producción en serie. A continuación, le explico desde mi experiencia en la planta cómo controlamos las variables críticas que otros suelen pasar por alto.
¿Cómo eliminamos la porosidad para asegurar la estanqueidad total?
Las fugas en las pruebas finales detienen su producción y generan desperdicios costosos. El aire atrapado en el metal es el enemigo silencioso de la seguridad en los sistemas de alto voltaje.
Utilizamos tecnología de fundición al vacío y simulación de flujo para minimizar las burbujas de aire. Esto asegura que la carcasa cumpla con las normas de estanqueidad más estrictas, evitando fallos catastróficos por entrada de humedad o pérdida de aislamiento en el campo.
El problema invisible del aire
En mis años como operario de máquinas, aprendí que lo que no se ve es lo que más daño hace. En una carcasa PDU, las paredes suelen ser delgadas para ahorrar peso. Cuando el aluminio líquido entra al molde a alta velocidad, atrapa aire. Ese aire se convierte en poros. Si al mecanizar la pieza cortamos uno de esos poros, creamos un camino para que entre agua.

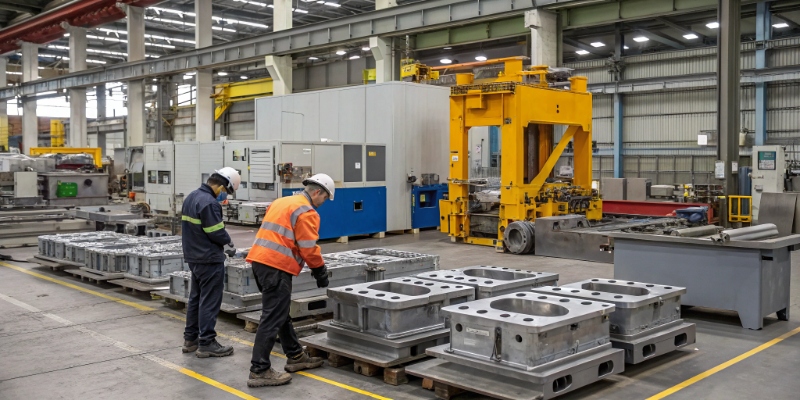

Simulación y Tecnología de Vacío
Hoy en día, no dejamos nada al azar. Antes de fabricar el molde, uso Magmasoft para simular el llenado. Veo dónde se quedará el aire y ahí colocamos las salidas.
Para las PDU, el proceso estándar no basta. Usamos válvulas de vacío que extraen el aire del molde milisegundos antes de la inyección. Esto reduce la contrapresión y permite que el metal llene la forma de manera densa y uniforme.
Aquí le muestro cómo atacamos el problema:
| Problema | Causa Raíz | Nuestra Solución |
|---|---|---|
| Fugas tras mecanizado | Porosidad interna expuesta | Fundición con Alto Vacío |
| Llenado incompleto | Aire atrapado en zonas delgadas | Simulación de flujo Magmasoft |
| Rechazos en prueba de fuga | Turbulencia del metal | Diseño optimizado de canales de alimentación |

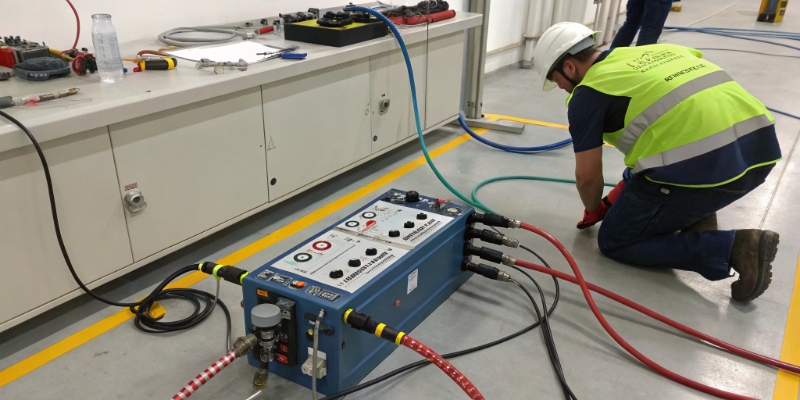

Validación en Serie
No basta con confiar en el proceso. Cada carcasa pasa por una prueba de decaimiento de aire (air decay leak test). Si la pieza pierde presión, el robot la descarta automáticamente. Como SQE, esto le da la tranquilidad de que solo recibe piezas conformes.
¿Cómo garantizamos la planitud de las superficies de sellado?
Una carcasa deformada impide el cierre hermético de la tapa durante el ensamblaje. Esto compromete la certificación IP67 y pone en riesgo la electrónica interna ante la humedad y el polvo.
Controlamos la temperatura del molde y aplicamos procesos de enderezado automático post-fundición. Así aseguramos que la superficie de la junta sea perfectamente plana, facilitando el ensamblaje en su línea y garantizando el sellado a largo plazo.
La lucha contra la física térmica
El aluminio se contrae al enfriarse. El problema es que una PDU tiene formas complejas: zonas gruesas para tornillos y zonas finas para disipar calor. Las partes finas se enfrían rápido; las gruesas, lento. Esto crea tensiones internas que tuercen la pieza al salir del molde.
He visto piezas "banana" que se levantan más de 1 mm en las esquinas. Eso hace imposible que la junta selle bien.
Control de temperatura y mecanizado inteligente
Para evitar esto, diseñamos circuitos de refrigeración independientes en el molde. Aplicamos "Spot Cooling" (enfriamiento puntual) de alta presión en las zonas gruesas para equilibrar la temperatura.
Pero el paso más crítico es el mecanizado CNC. Si sujetamos una pieza torcida con fuerza, la enderezamos a la fuerza. Al mecanizarla queda plana, pero al soltarla, vuelve a torcerse.
Nosotros usamos utillajes hidráulicos con soportes flotantes. La pieza descansa en su estado natural, la fijamos sin deformarla y luego mecanizamos.
Nuestros objetivos típicos:
- Planitud de la superficie de sellado: < 0.5 mm (o según su plano).
- Rugosidad: Rz 6.3 para un contacto óptimo con la junta.
Si la deformación es inevitable por el diseño de la pieza, usamos prensas de enderezado automático antes del mecanizado para llevarla a la tolerancia correcta.
¿Por qué es vital la limpieza técnica en las carcasas PDU?
Una sola viruta metálica suelta puede causar un cortocircuito fatal en el sistema de alto voltaje. Esto provoca paradas inmediatas del vehículo, daños irreparables y graves riesgos de seguridad para el usuario.
Implementamos lavados de alta presión y análisis de laboratorio según la norma VDA 19. Certificamos que no queden partículas conductoras en la pieza, protegiendo la integridad del sistema eléctrico y cumpliendo con los estándares automotrices europeos.
El peligro de las rebabas sueltas
Al mecanizar aluminio, se generan miles de virutas. Algunas quedan adheridas como "rebabas colgantes". Con la vibración del coche en carretera, esas rebabas se sueltan. En una PDU donde circulan 400V u 800V, una partícula de metal es una bala perdida.
Recuerdo un caso con un cliente alemán donde una partícula de 800 micras detuvo una línea entera. Desde entonces, mi enfoque en la limpieza es obsesivo.
Nuestro proceso de lavado y validación
No es solo "echar agua". Tenemos un proceso de lavado industrial de varias etapas:
- Lavado por aspersión: Para quitar la suciedad grande.
- Ultrasonido: Para desprender partículas de los orificios ciegos y roscas.
- Secado al vacío: Para evitar manchas de oxidación.
Pero usted necesita pruebas, no palabras. Por eso tenemos un laboratorio interno de Limpieza Técnica (Technical Cleanliness) bajo la norma VDA 19 / ISO 16232.
Tomamos una pieza terminada, la lavamos con un solvente especial en una cabina estéril y filtramos el líquido. Luego, un microscopio escanea el filtro y cuenta cada partícula.
Lo que garantizamos:
- Ninguna partícula metálica mayor a 600 µm (o lo que dicte su norma).
- Peso total de residuos menor a 2 mg por pieza.
Este reporte se entrega con sus muestras iniciales y con los lotes de producción. Así, su equipo de calidad tiene la certeza documental de que las piezas son seguras.
Conclusión
Para una PDU segura, exigimos cero porosidad, planitud exacta y limpieza VDA 19. Nuestra experiencia en moldes y procesos garantiza piezas fiables para su cadena de suministro.
