Un proyecto de fundición a presión de pared delgada puede fallar muy rápido. Las piezas se deforman, fugan, se agrietan o no cumplen el tiempo de ciclo. Yo voy a mostrar los puntos que protegen el arranque de serie.

La fundición a presión de aluminio de pared delgada para la industria automotriz funciona bien cuando yo controlo al mismo tiempo el espesor de pared, la longitud de flujo, el vacío, el balance térmico, la aleación y la estrategia de maquinado. La mayoría de los fallos aparecen cuando estos puntos se tratan por separado. Yo uso una sola ventana de DFM y de proceso desde el inicio.

Yo he trabajado en carcasas de controladores de motor, carcasas OBC y piezas estructurales fundidas para proyectos de vehículos de nueva energía. Yo aprendí una lección muy simple. Las piezas de pared delgada no perdonan decisiones débiles al principio. Si usted trabaja en calidad de proveedores o en compras, vale la pena seguir leyendo. Yo voy a dividir este tema en los controles reales que deciden si un proveedor puede sostener una producción masiva estable.

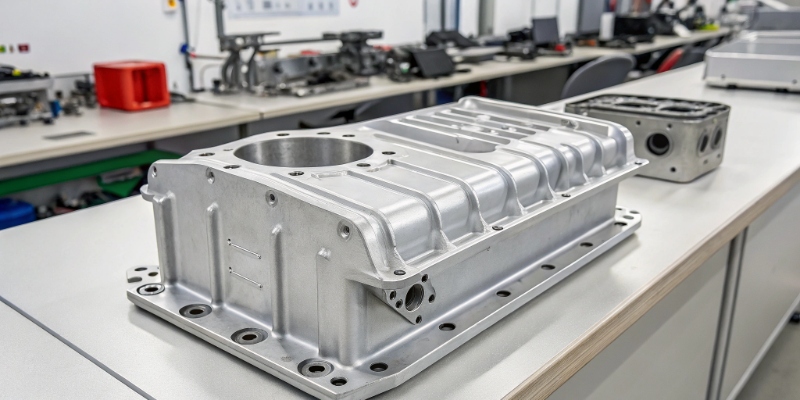

¿Qué se considera fundición a presión de aluminio de pared delgada en automoción?

Muchos equipos usan el término pared delgada de forma demasiado suelta. Eso crea cotizaciones equivocadas, un DFM débil y promesas de proceso que se caen durante las pruebas. Yo prefiero una definición práctica.

En HPDC de aluminio para automoción, yo suelo llamar pared delgada al rango de 1,5 a 2,5 mm. Por debajo de 1,5 mm, el proyecto se vuelve mucho más sensible al flujo, al venteo, a la temperatura del molde y al diseño del sistema de compuertas. La geometría completa de la pieza importa más que un solo valor nominal.

Cómo evalúo yo una pieza de pared delgada en un proyecto real

Yo no evalúo una pieza por un solo número en el plano. Yo reviso toda la ruta de llenado, los puntos calientes locales, el diseño de nervaduras, los bosses, las caras de sellado y la ubicación del sobrematerial de maquinado. Una carcasa de 2,0 mm puede ser más fácil que una pieza de 2,8 mm si la ruta de flujo es corta y los cambios de sección son suaves. Yo he visto equipos decir que una pieza era segura porque el espesor promedio era de 2,5 mm. Luego el modelo escondía esquinas de 1,4 mm y nervaduras profundas. Eso casi siempre trae problemas en las primeras corridas. Yo reviso primero cinco cosas: el espesor mínimo, la relación entre longitud de flujo y espesor, la posición de la compuerta, la ruta de venteo y la deformación esperada después del recorte y del maquinado. Yo también pregunto si la pieza necesita hermeticidad, soldadura o tratamiento térmico después. Eso cambia la ventana real del proceso. Para mí, una pieza automotriz de fundición a presión de pared delgada no es solo una sección fina. Es una pieza cuyo éxito depende del control preciso del llenado, del vacío, del balance térmico del molde y de la geometría estructural al mismo tiempo.

¿Por qué fallan más fácilmente las piezas de pared delgada?

Una pieza de pared delgada me da menos margen. El metal se enfría muy rápido, el aire tiene menos tiempo para salir y hasta un pequeño desbalance térmico puede cambiar el resultado. Por eso muchas herramientas que parecen buenas siguen corriendo mal.

Las piezas de pared delgada fallan más fácilmente porque el aluminio fundido pierde temperatura muy rápido en secciones estrechas. Eso aumenta el riesgo de junta fría, falta de llenado, aire atrapado, deformación y porosidad local. Para tener resultados estables, yo necesito controlar en conjunto el molde, el vacío, la temperatura del metal y el perfil de inyección.

Los modos de falla que yo veo con más frecuencia en el arranque

Yo suelo ver cinco problemas repetidos. El primero es el llenado incompleto, muchas veces al final del flujo o cerca de respiraderos débiles. El segundo es la junta fría en las zonas donde dos frentes de metal se encuentran demasiado fríos. El tercero es la porosidad por gas causada por mal venteo o por un tiempo de vacío inestable. El cuarto es la deformación después de la expulsión porque un lado del molde trabajó más caliente y la tensión quedó atrapada en la pieza. El quinto es la apertura de poros durante el maquinado. Una cara de sellado puede verse bien antes del CNC y luego mostrar fuga después de quitar material. Yo una vez apoyé un proyecto de una carcasa de controlador que pasaba la inspección visual, pero fallaba en la prueba de fugas después del maquinado final. La causa no era el maquinado. La causa era una mala ubicación de los reboses que atrapaba aire cerca de la banda de sellado. Nosotros cambiamos la disposición de reboses y el enfriamiento, y la tasa de fuga bajó mucho. Por eso yo siempre digo que la falla en una pieza de pared delgada suele ser una falla del sistema, no de un solo defecto. Si el sistema de compuertas, el vacío, el enfriamiento y la geometría no trabajan juntos, ningún operador puede arreglarlo solo en la máquina.

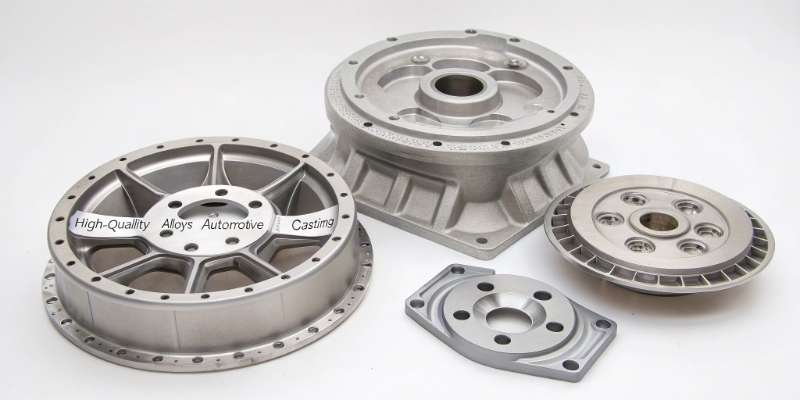

¿Qué aleaciones son mejores para la fundición automotriz de pared delgada?

Elegir la aleación equivocada puede bloquear todo el proyecto. Una aleación puede llenar bien pero agrietarse en uso. Otra puede maquinarse bien pero dar problemas en corrosión o soldadura. Yo siempre conecto la aleación con la función.

Para HPDC automotriz de pared delgada, yo veo con frecuencia AlSi10MnMg, AlSi10Mg o AlSi9Cu3 según la necesidad estructural, el riesgo de corrosión, el plan de tratamiento térmico y el objetivo de costo. Yo no elijo la aleación solo por la resistencia. Yo la elijo por toda la aplicación.

Cómo relaciono yo la aleación con la función de la pieza

Yo empiezo por las condiciones de servicio. Si la pieza es una carcasa con alta exigencia de corrosión y carga estructural media, yo suelo inclinarme por AlSi10MnMg o AlSi10Mg según las necesidades posteriores. Si la pieza necesita una productividad muy alta y la presión de costo es fuerte, muchos proveedores empujan AlSi9Cu3. Eso puede funcionar en muchas carcasas no soldadas, pero yo soy cuidadoso cuando importan la hermeticidad, el tratamiento térmico o la vida a corrosión. Para piezas estructurales, yo necesito más control sobre la ductilidad y la porosidad. Allí la elección de aleación y la disciplina de vacío quedan unidas. Yo también reviso si el cliente planea soldadura local, impregnación, recubrimiento libre de cromo o ciclos severos de ambiente. Yo aprendí esto de manera dura en un proyecto donde la aleación llenaba muy bien en pruebas, pero no era la correcta para el uso real ni para la ruta de corrosión en campo. Desde entonces, yo no apruebo una aleación hasta ver el caso de uso completo, el acabado superficial y la matriz de validación.

¿Qué reglas de diseño ayudan a que la fundición de pared delgada tenga éxito?

Un diseño débil hace sufrir incluso a un buen proveedor. Un buen diseño le da espacio al proceso. Yo siempre empujo el DFM antes de liberar el molde, no después de un mal T1.

Las piezas de pared delgada tienen más éxito cuando el espesor se mantiene uniforme, las nervaduras se usan con cuidado, las transiciones son suaves, las caras de sellado están protegidas y las compuertas apoyan rutas de flujo cortas y balanceadas. Un buen diseño baja la porosidad, la deformación y el riesgo de maquinado.

Las reglas de DFM que yo uso antes del inicio del molde

A mí me gusta mantener el espesor nominal en una banda estrecha. Yo trato de evitar cambios bruscos porque crean puntos calientes y tiran de la pieza. Yo uso nervaduras para dar rigidez, pero cuido la proporción entre la nervadura y la pared para no convertir la base de la nervadura en una trampa de contracción. Yo pido radios suaves en todos los cambios de sección. Las esquinas vivas dañan el flujo y generan tensión local. Yo muevo las bandas de sellado fuera de las zonas de último llenado siempre que puedo. Yo también protejo los datums de maquinado. Si coloco un datum crítico en una zona porosa, yo creo un problema antes de empezar a fundir. En carcasas grandes, yo reviso la planicidad del flange desde el inicio. Muchos equipos revisan la planicidad demasiado tarde, cuando ya definieron las compuertas y el enfriamiento. Yo también reviso la posición de los expulsores porque las paredes delgadas pueden deformarse durante la expulsión. Estas reglas son básicas, pero muchas veces se ignoran cuando el proyecto va con prisa. En mi experiencia, una revisión DFM de dos horas antes del diseño del molde puede ahorrar dos meses de retrabajo después del T1.

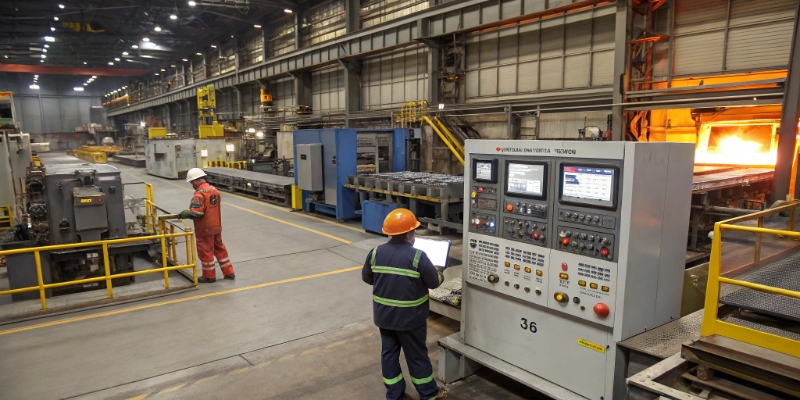

¿Qué controles de proceso importan más en producción?

Una buena herramienta todavía puede fallar en producción masiva. Muchas plantas pierden estabilidad no en el diseño, sino en la deriva diaria del proceso. Yo me enfoco en unos pocos controles que de verdad importan.

Los controles de proceso más importantes son la estabilidad del vacío, el balance térmico del molde, la calidad del metal, la consistencia del perfil de inyección, el control de la pulverización y la disciplina en el recorte y manejo. En HPDC de pared delgada, una deriva pequeña en estas entradas puede crear rápido fugas, problemas de planicidad o fallos de resistencia.

Los controles de producción que yo pido demostrar

Cuando yo audito a un proveedor, no me quedo solo con la hoja de parámetros de máquina. Yo quiero datos de tendencia. Yo pido curvas de vacío, no solo un valor objetivo. Yo pido imágenes térmicas de la cara del molde por zona, no solo una temperatura promedio. Yo reviso el manejo del metal, el tiempo de transferencia y la limpieza. Yo miro la disciplina en la lubricación del shot sleeve porque la variación allí cambia el comportamiento de llenado. Yo también quiero ver cómo el equipo controla la cantidad y la posición de la pulverización. Demasiada pulverización enfría el molde de forma desigual. Muy poca pulverización crea pegado y acumulación local de calor. Luego reviso el recorte y el manejo. Las piezas delgadas pueden doblarse después de la fundición si la secuencia de recorte es brusca o si el soporte es débil. En un proyecto, la causa raíz de una falla de planicidad no era la fundición. Era el mal manejo posterior, cuando apilaban piezas calientes sin soporte. Después de cambiar el rack y la ruta de enfriamiento, el problema casi desapareció. Eso me enseñó otra vez que el control de proceso debe incluir lo que pasa después de la expulsión, no solo lo que pasa dentro de la celda de fundición.

Conclusion

La fundición a presión de aluminio de pared delgada para automoción tiene éxito cuando yo alineo diseño, aleación, vacío, balance térmico y manejo desde el principio. Si un eslabón falla, el riesgo sube rápido.
