Das Gehäuse des Antriebsmotors ist weit mehr als nur eine Schutzhülle; es ist ein entscheidender Faktor für die Leistung, Effizienz und Langlebigkeit eines Elektrofahrzeugs. Als zentrales Bauteil im E-Antriebsstrang erfordert es einen hochentwickelten Ansatz in Design, Materialwahl und Fertigung. Für Führungskräfte im Einkauf und in der Qualitätssicherung bei Tier-1-Zulieferern und OEMs ist die Beschaffung eines erstklassigen Motorgehäuses nicht verhandelbar. Dies verlangt nach einem Partner, der über tiefgreifende Expertise verfügt, um die komplexe Balance aus struktureller Integrität, thermischer Dynamik und Fertigungspräzision zu meistern.
Mit mehr als zwei Jahrzehnten praktischer Erfahrung im Aluminium-Druckguss und in der Präzisionsteilfertigung für die Automobilindustrie habe ich aus erster Hand erfahren, wie ein hervorragend konstruiertes Gehäuse die Zuverlässigkeit des gesamten Antriebsaggregats direkt beeinflusst. Dieser Artikel schlüsselt die wesentlichen technischen Aspekte auf, die bei der Herstellung eines erstklassigen Motorgehäuses für Elektrofahrzeuge zu berücksichtigen sind – vom ersten Entwurf bis zur finalen Prüfung.

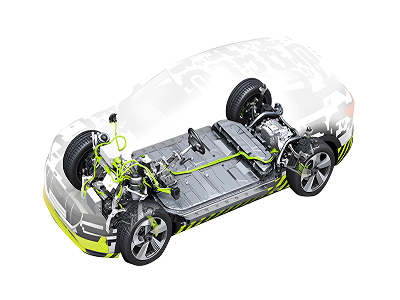

Strukturelle Rolle des Motorgehäuses im EV-System
Das Gehäuse des Antriebsmotors bildet das Fundament der elektrischen Antriebseinheit. Seine Hauptaufgabe besteht darin, empfindliche interne Komponenten wie Stator, Rotor und Lager vor äußeren Einflüssen wie Stößen, Feuchtigkeit und Schmutz zu schützen. Doch seine Funktion geht weit über reinen Schutz hinaus. Es muss eine starre strukturelle Abstützung bieten, um die präzise Ausrichtung von Rotor und Stator aufrechtzuerhalten, was für einen optimalen Wirkungsgrad des Motors und eine Reduzierung der Geräuschentwicklung entscheidend ist.
Wichtige strukturelle Funktionen umfassen:
- Schutz der Komponenten: Abschirmung der Kernkomponenten des Motors vor Straßenschmutz, Vibrationen und Umwelteinflüssen.
- Mechanische Abstützung: Sicherstellung des kritischen Luftspalts zwischen Rotor und Stator auch unter hohen Drehmomenten und Vibrationen.
- Systemintegration: Dient als Montageplattform für Motor, Wechselrichter und Getriebe und fasst diese oft zu einer kompakten Einheit zusammen.
Materialauswahl: Aluminiumlegierungen für Festigkeit und Wärmeableitung
Die Materialwahl ist wohl die wichtigste Entscheidung bei der Entwicklung des Gehäuses. Aluminiumlegierungen sind zum Industriestandard für Motorgehäuse von Elektrofahrzeugen geworden – und das aus gutem Grund. Sie bieten eine unübertroffene Kombination aus geringem Gewicht, hoher Festigkeit und exzellenter Wärmeleitfähigkeit. Dieses Eigenschafts-Trio adressiert direkt die Kernherausforderungen im EV-Design: die Maximierung der Reichweite durch Leichtbau und die Gewährleistung der Zuverlässigkeit durch effektives Wärmemanagement.
| Materialeigenschaft | Bedeutung für das EV-Motorgehäuse | Gängige Aluminiumlegierungen |
|---|---|---|
| Hohe Wärmeleitfähigkeit | Entscheidend für die Ableitung der enormen Wärme, die der Motor erzeugt, um Überhitzung und Leistungsverlust zu verhindern. | Al-Si-Cu-Familie (z.B. A380, ADC12) |
| Geringe Dichte (Leichtbau) | Reduziert das Fahrzeuggesamtgewicht und trägt direkt zu einer höheren Reichweite und besseren Fahrdynamik bei. | AlSi10Mg, A356 |
| Hervorragende Gießbarkeit | Ermöglicht die Fertigung komplexer, dünnwandiger Geometrien mit integrierten Merkmalen wie Kühlkanälen. | Legierungen mit hohem Siliziumanteil |
| Gute mechanische Festigkeit | Stellt sicher, dass das Gehäuse Vibrationen und hohen Drehmomentbelastungen ohne Verformung standhält. | A356, T6-wärmebehandelte Legierungen |
Stahl und Gusseisen sind zwar robust, aber ihr hohes Gewicht macht sie für moderne Elektrofahrzeuge, bei denen jedes Gramm zählt, weniger geeignet. Die Fähigkeit von Aluminium, als effektiver Wärmeleiter zu fungieren, ist fundamental für die Leistung und Lebensdauer des Motors.
Druckgussverfahren und thermisches Managementdesign
Das Hochdruck-Druckgussverfahren (HPDC) ist das dominierende Fertigungsverfahren für Aluminium-Motorgehäuse, da es die Herstellung komplexer, endkonturnaher Bauteile in hohen Stückzahlen ermöglicht. Das Verfahren erlaubt die direkte Integration anspruchsvoller Merkmale wie Flüssigkeitskühlkanäle, oft als "Wassermantel" bezeichnet.
Der größte Feind eines Elektromotors ist Hitze. Eine ineffiziente Wärmeabfuhr führt zu einem reduzierten Wirkungsgrad, einer Schädigung der Magnete und potenziellen Ausfällen. Moderne Motorgehäuse begegnen dieser Herausforderung durch die Integration von Kühlkanälen direkt in das Gehäusedesign.
Fortschrittliche Druckgusstechniken sind entscheidend, um die Dichtheit und Effektivität dieser Kanäle zu gewährleisten:
- Moldflow-Simulation: Diese Simulationen werden in der Designphase eingesetzt, um vorherzusagen, wie das flüssige Aluminium die Form füllt, und um potenzielle Defekte wie Porosität zu identifizieren, bevor das Werkzeug gefertigt wird.
- Vakuum-Druckguss: Das Evakuieren der Luft aus der Formkavität kurz vor dem Einspritzen des Metalls minimiert Gasporen. Dies ist unerlässlich für Bauteile, die eine hohe Dichtheit erfordern und eine nachträgliche Wärmebehandlung (wie T6) zur Maximierung der Festigkeit ermöglichen.
Durch das direkte Eingießen der Kühlkanäle in die Struktur schaffen wir einen hocheffizienten Wärmepfad, der die Hitze vom Stator wegleitet und selbst unter hoher Last optimale Betriebstemperaturen sicherstellt.
Bearbeitung, Abdichtung und Oberflächenbehandlung
Selbst das präziseste Gussteil erfordert nachgelagerte Prozesse, um die finalen Spezifikationen zu erfüllen. Für ein so kritisches Bauteil wie das Motorgehäuse sind diese Schritte entscheidend für Funktionalität und Zuverlässigkeit.
- CNC-Bearbeitung: Während der Druckguss die Grundform liefert, ist die CNC-Bearbeitung für Merkmale mit engen Toleranzen, die nicht gegossen werden können, unerlässlich. Dazu gehören Lagersitze, präzise Dichtflächen für Wechselrichter und Getriebe sowie Gewindebohrungen. Die erfolgreiche Bearbeitung von Aluminiumdruckguss erfordert ein sorgfältiges Management des Werkzeugverschleißes (aufgrund des abrasiven Siliziumanteils) und die Vermeidung von Graten.
- Abdichtung und Dichtheit: Das Gehäuse muss perfekt abgedichtet sein, um Kühlmittellecks zu verhindern und die internen Komponenten vor der Umgebung zu schützen. Bearbeitete Flächen erfordern oft spezifische Rauheitsprofile, um mit Dichtungen zu funktionieren. Bei Anwendungen, die keinerlei Leckage tolerieren, kommt ein Verfahren namens Vakuumimprägnierung zum Einsatz. Dieser Prozess versiegelt jegliche mikroskopische Porosität im Gussgefüge und stellt sicher, dass das Bauteil absolut druckdicht ist.
- Oberflächenbehandlung: Um das Bauteil vor Korrosion durch Streusalz und Umwelteinflüsse zu schützen, ist eine widerstandsfähige Oberflächenbeschichtung unerlässlich. Eine KTL-Beschichtung (kathodische Tauchlackierung) oder Pulverbeschichtung bietet eine robuste Barriere, die das Aluminium versiegelt und galvanische Korrosion an Kontaktstellen mit anderen Metallen verhindert.
Qualitätsstandards und Prüfungen auf Dichtheit und Haltbarkeit
Für jeden Zulieferer der Automobilindustrie ist die Einhaltung strenger Qualitätsmanagementsysteme obligatorisch. Die IATF 16949 ist der globale Standard, der einen prozessorientierten Ansatz mit Fokus auf kontinuierliche Verbesserung, Fehlervermeidung und Abfallreduzierung in der Lieferkette sicherstellt. Als Tier-2-Zulieferer arbeitet mein Team innerhalb dieses Rahmens, um Bauteile zu liefern, die den strengen Anforderungen unserer Kunden aus Tier 1 und OEM gerecht werden.
Validierung und Prüfung sind ein integraler Bestandteil unseres Qualitätssicherungsprozesses. Jedes Motorgehäuse muss eine Reihe strenger Tests bestehen, um seine Leistung und Haltbarkeit zu garantieren:
| Testart | Zweck | Gängige Methode |
|---|---|---|
| Dichtheitsprüfung | Überprüfung der Integrität der Kühlkanäle und Sicherstellung der allgemeinen Dichtheit des Gehäuses. | Druckabfallprüfung ist die am weitesten verbreitete Methode. Das Teil wird mit Luft beaufschlagt, und der Druckverlust über die Zeit wird gemessen, um selbst mikroskopisch kleine Lecks zu erkennen. |
| Dimensionale Prüfung | Sicherstellung, dass alle kritischen Merkmale die im Design spezifizierten engen Toleranzen einhalten. | Inspektion mit Koordinatenmessgeräten (KMG) liefert hochpräzise Messdaten der Bauteilgeometrie. |
| Materialanalyse | Überprüfung der chemischen Zusammensetzung und der mechanischen Eigenschaften der Aluminiumlegierung. | Spektralanalyse und Zugfestigkeitsprüfungen. |
| Haltbarkeitsprüfung | Simulation des Lebenszyklus des Bauteils zur Bewertung seiner Beständigkeit gegen Vibration, thermische Zyklen und mechanische Belastungen. | Klimakammern und Rüttelprüfstände (Shaker) werden verwendet, um das Gehäuse beschleunigten Alterungs- und Belastungsbedingungen auszusetzen. |
Integration mit Motor, Wechselrichter und Kühlsystemen
Das Gehäuse des Antriebsmotors ist die zentrale Schnittstelle, die mehrere kritische EV-Systeme miteinander verbindet. Ein erfolgreiches Design stellt eine nahtlose Integration und eine optimale Leistung der gesamten elektrischen Antriebseinheit (EDU) sicher.
- Motor & Getriebe: Das Gehäuse muss präzise Montagepunkte bieten und eine starre Ausrichtung zwischen Motor und Getriebe gewährleisten, um eine effiziente Kraftübertragung sowie minimale Geräusche, Vibrationen und Rauheit (NVH) zu sichern.
- Wechselrichter/Leistungselektronik: Häufig wird der Wechselrichter direkt auf dem Motorgehäuse montiert. Diese räumliche Nähe reduziert die Länge der Hochvoltkabel, erfordert jedoch, dass das Gehäuse auch zur Kühlung der Leistungselektronik beiträgt, was ein integriertes Wärmemanagement noch wichtiger macht.
- Fahrzeugkühlsystem: Die internen Kühlkanäle des Gehäuses sind ein Schlüsselknotenpunkt im gesamten Thermomanagementsystem des Fahrzeugs. Es muss zuverlässig mit den Hauptkühlleitungen verbunden sein und zur Temperaturregelung nicht nur des Motors, sondern potenziell auch der Batterie und des Innenraums beitragen.
Dieser hohe Integrationsgrad erfordert einen kollaborativen Ansatz. Bei EMP Tech arbeiten wir von den frühesten Phasen an eng mit den Ingenieurteams unserer Kunden zusammen und nutzen DFM-Analysen sowie Moldflow-Simulationen, um sicherzustellen, dass unser Gehäusedesign für die Fertigung, Leistung und nahtlose Montage optimiert ist.
Fazit: Ihr Expertenpartner für EV-Motorgehäuse
Das Gehäuse für den Antriebsmotor eines Elektrofahrzeugs ist ein hochtechnologisches Bauteil, in dem Strukturmechanik, Thermodynamik und Fertigungspräzision aufeinandertreffen. Der Erfolg erfordert einen Zulieferer, der das komplexe Zusammenspiel von Materialwissenschaft, fortschrittlichen Druckgussverfahren und strenger Qualitätskontrolle versteht. Für Qualitätsingenieure und Einkaufsleiter bedeutet die Partnerschaft mit einem erfahrenen Team, Risiken zu minimieren, eine stabile Versorgung zu sichern und enge Projektzeitpläne einzuhalten.
Mit tiefgreifender, praktischer Erfahrung sowohl in der Werkstatt als auch im kundenorientierten Engineering ist mein Team in der Lage, eine Komplettlösung anzubieten – von der DFM-Analyse bis zur Serienfertigung und Endabnahme. Wir sind darauf spezialisiert, die Herausforderungen in den Bereichen Leichtbau, Dichtheit und kurze Entwicklungszyklen zu lösen, die für den Erfolg Ihrer Projekte im Bereich der neuen Energiefahrzeuge entscheidend sind.
Wenn Sie vor Herausforderungen bei Ihren aktuellen Druckgussprojekten stehen oder ein neues planen, lassen Sie uns ins Gespräch kommen. Kontaktieren Sie uns unter [email protected], um zu besprechen, wie wir unsere Expertise in Ihr Team einbringen können.
