Die Diskussion über moderne Batteriesysteme dreht sich oft um die Chemie – Lithium-Eisenphosphat (LFP) gegen Nickel-Mangan-Cobalt (NCM), Energiedichte und Ladezeiten. Diese Aspekte sind zweifellos entscheidend, doch sie lassen einen ebenso wichtigen Bereich außer Acht: die mechanischen Systeme, die diese Batterien schützen, kühlen und erst funktionsfähig machen. Als Ingenieur, der sich auf Aluminium-Druckgusskomponenten für die Elektromobilität spezialisiert hat, weiß ich, dass die Leistungsfähigkeit eines hochmodernen Batteriepacks untrennbar mit der Qualität seines Gehäuses verbunden ist.
Für Einkaufsleiter und Qualitätsingenieure bei Tier-1-Zulieferern und OEMs ist das Verständnis des gesamten Batterie-Ökosystems – nicht nur der Zellen – der Schlüssel zur Beschaffung zuverlässiger, langlebiger und kosteneffizienter Lösungen. Dieser Artikel bietet einen technischen Überblick über moderne Batteriesysteme und legt dabei einen besonderen Fokus auf die strukturellen und thermischen Herausforderungen, deren Lösung meine tägliche Arbeit ist.
Grundlagen und Aufbau von Batteriesystemen
Ein Batteriesystem ist weit mehr als eine Ansammlung von Zellen. Es ist ein hochintegriertes System aus Hardware und Software, bei dem jede Komponente eine entscheidende Rolle für Sicherheit und Leistung spielt. Die Gehäuse dieser Komponenten sind dabei keine passiven Hüllen, sondern aktive Funktionsträger.
Die Batteriezelle, das Modul und das Gesamtsystem
Der grundlegende Aufbau ist modular und skalierbar, um unterschiedliche Anforderungen an Kapazität und Spannung zu erfüllen:
- Die Zelle: Als kleinste Einheit speichert sie die Energie.
- Das Modul: Mehrere Zellen werden zu einem Modul zusammengefasst, das einfacher zu handhaben und zu überwachen ist.
- Das System/Pack: Module werden in einem robusten Gehäuse – dem Batteriepack – montiert. Dieses bildet eine schützende und strukturelle Einheit, die oft direkt in das Fahrzeugchassis integriert wird.
Das Batteriegehäuse selbst ist ein hochtechnisches Bauteil. In der Elektromobilität muss es leicht (meist aus Aluminium-Druckguss), extrem stabil (Crash-Sicherheit), absolut dicht (Schutzart IP67 oder höher) und thermisch leitfähig sein, um eine effiziente Kühlung zu ermöglichen.
Das Batteriemanagement-System (BMS) für Sicherheit und Effizienz
Das BMS ist das Gehirn des Batteriesystems. Es überwacht kontinuierlich Parameter wie Spannung, Strom und Temperatur jeder einzelnen Zelle. Seine Hauptaufgaben sind:
- Sicherheit: Verhinderung von Überladung, Tiefentladung und Überhitzung (thermisches Durchgehen).
- Leistungsoptimierung: Aktives Zell-Balancing, um sicherzustellen, dass alle Zellen gleichmäßig arbeiten und die maximale Kapazität genutzt wird.
- Lebensdauer: Optimierung der Betriebsbedingungen zur Verlängerung der Zyklenfestigkeit.
Da das BMS eine sensible Elektronikkomponente ist, benötigt es ein eigenes robustes Gehäuse, das es vor Vibrationen, Feuchtigkeit und vor allem vor elektromagnetischen Störungen (EMI-Abschirmung) schützt. Auch hier kommen oft präzise gefertigte Aluminium-Druckgussgehäuse zum Einsatz.
Schlüsseltechnologien bei Lithium-Ionen-Batterien

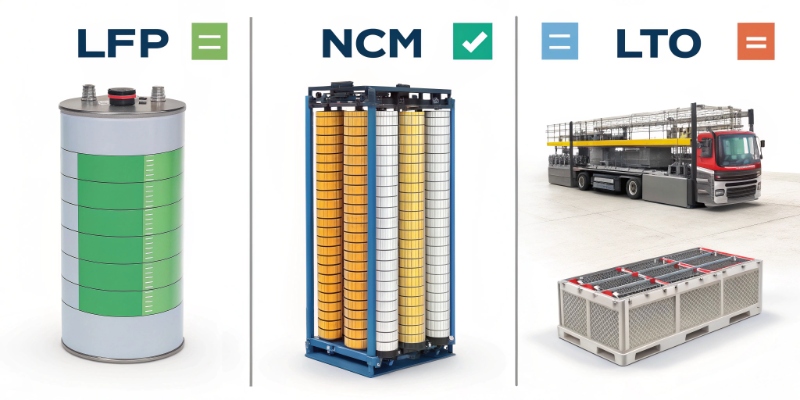

Die Wahl der Zellchemie hat direkten Einfluss auf die Anforderungen an das Gesamtsystem, insbesondere an das Thermomanagement und das Gehäusedesign.
| Batterietyp | Hauptvorteile | Typische Anwendung | Anforderungen an das Thermomanagement |
|---|---|---|---|
| LFP (Lithium-Eisenphosphat) | Hohe Sicherheit, lange Lebensdauer, kobaltfrei, kostengünstiger. | Volumensegment E-Fahrzeuge, stationäre Speicher. | Moderat; LFP ist thermisch stabiler, benötigt aber dennoch eine effektive Kühlung für Schnellladefähigkeit und Langlebigkeit. |
| NCM (Nickel-Mangan-Cobalt) | Sehr hohe Energiedichte, ermöglicht große Reichweiten. | Premium-Elektrofahrzeuge, mobile Elektronik. | Hoch; die hohe Energiedichte erfordert ein sehr leistungsfähiges und reaktionsschnelles Kühlsystem (oft Flüssigkeitskühlung), um die Betriebstemperatur in einem engen Fenster zu halten. |
| LTO (Lithium-Titanat) | Extrem schnellladefähig, sehr hohe Zyklenfestigkeit (>10.000 Zyklen), sicher. | Spezialanwendungen wie E-Busse, Industriefahrzeuge. | Sehr hoch; die Fähigkeit, extrem hohe Lade- und Entladeströme zu verarbeiten, erzeugt enorme Wärmelasten, die schnell abgeführt werden müssen. |
Lithium-Eisenphosphat (LFP): Sicher, langlebig und umweltfreundlich
LFP-Batterien erleben eine Renaissance, da sie auf teures und ethisch problematisches Kobalt verzichten. Ihre hohe thermische Stabilität macht sie sicherer, was die Anforderungen an das Sicherheitssystem vereinfachen kann. Trotzdem ist ein effizientes Wärmemanagementsystem im Gehäuse entscheidend, um auch unter Schnellladebedingungen eine lange Lebensdauer zu garantieren.
Nickel-Mangan-Cobalt (NCM): Hohe Energiedichte für mobile Anwendungen
NCM-Zellen sind der Standard für reichweitenstarke Elektroautos. Ihre hohe Energiedichte bedeutet aber auch, dass mehr Energie auf kleinerem Raum gespeichert ist. Das stellt höchste Anforderungen an das Thermomanagement. Die Gehäuse für NCM-Packs verfügen fast immer über direkt integrierte Flüssigkeitskühlkanäle. Defekte in diesem Kühlsystem können gravierende Folgen haben, weshalb die Dichtheit und Zuverlässigkeit des Gehäuses nach IATF 16949 Standards geprüft werden muss.
Lithium-Titanat (LTO): Extrem hohe Zyklenfestigkeit und Schnellladefähigkeit
LTO ist eine Nischentechnologie für Anwendungen, bei denen es auf extreme Langlebigkeit und sekundenschnelles Laden ankommt. Die Fähigkeit, mit sehr hohen Strömen zu arbeiten, erzeugt jedoch massive Wärmespitzen. Das Gehäuse und das Kühlsystem müssen in der Lage sein, diese thermische Last blitzschnell aufzunehmen und abzuführen.
Anwendungsbereiche und Zukunftsperspektiven
Stationäre Energiespeicher für Gewerbe und erneuerbare Energien
In diesem Bereich werden Batteriesysteme genutzt, um Lastspitzen zu kappen (Peak Shaving) und den Eigenverbrauch von Solarstrom zu maximieren. Oft werden hier langlebige LFP-Zellen eingesetzt. Die Gehäuse müssen robust und wetterfest sein, aber die Anforderungen an Leichtbau sind geringer als im Automobilbereich. Kühlung wird oft über Luftkonvektion realisiert, wofür die Gehäuse mit speziell designten Kühlrippen versehen werden.
Batteriesysteme in der Elektromobilität
Dies ist die technologisch anspruchsvollste Anwendung. Das Batteriepack ist hier nicht nur ein Energiespeicher, sondern auch ein tragendes Strukturelement des Fahrzeugs. Die Herausforderungen – Leichtbau, Crash-Sicherheit, Dichtheit und Thermomanagement – müssen gleichzeitig gelöst werden. Als Lieferant für solche Systeme ist eine enge Zusammenarbeit zwischen dem Batterie-Hersteller und dem Spezialisten für Druckgussgehäuse unerlässlich, beginnend mit der DFM-Analyse (Design for Manufacturing) und Moldflow-Simulationen in der frühesten Projektphase.
Zukünftige Entwicklungen: Feststoffbatterien und Post-Lithium-Technologien
Die Industrie blickt gespannt auf die Feststoffbatterie. Sie verspricht höhere Sicherheit und Energiedichte, da sie ohne brennbaren Flüssigelektrolyt auskommt. Dies könnte die Anforderungen an das Kühlsystem verändern. Dennoch wird auch eine Feststoffbatterie ein absolut hermetisch versiegeltes Gehäuse benötigen, um den Festelektrolyten vor Luftfeuchtigkeit zu schützen. Präzisionsfertigung und Materialkompetenz bleiben also zentral. Technologien wie Natrium-Ionen-Batterien könnten die Materialbasis verändern, aber die physikalischen Prinzipien von Schutz, Stabilität und Wärmemanagement werden bestehen bleiben.
Fazit: Das System ist nur so stark wie sein schwächstes Glied
Die Wahl der Zellchemie ist nur der Anfang. Die wahre Ingenieurskunst liegt darin, ein Gesamtsystem zu schaffen, in dem jede Komponente perfekt auf die andere abgestimmt ist. Das Batteriegehäuse ist dabei weit mehr als eine passive Hülle – es ist ein aktiver Garant für Sicherheit, Leistung und Lebensdauer.
Für Qualitäts- und Einkaufsverantwortliche bedeutet dies, dass die Auswahl eines Lieferanten für Komponenten wie Batteriegehäuse eine strategische Entscheidung ist. Es erfordert einen Partner mit nachgewiesener Expertise in der Materialwissenschaft, in anspruchsvollen Fertigungsverfahren wie dem Aluminium-Druckguss und in den strengen Qualitätsprozessen der Automobilindustrie.
Mit über 20 Jahren Erfahrung in der Fertigung von Präzisionsteilen für die Elektromobilität unterstützt mein Team bei EMP Tech Kunden dabei, diese komplexen Herausforderungen zu meistern. Wir bieten eine End-to-End-Lösung von der frühen Designphase bis zur Serienproduktion.
Stehen Sie vor Herausforderungen bei der Entwicklung oder Beschaffung von Komponenten für Batteriesysteme? Kontaktieren Sie uns unter [email protected], um zu besprechen, wie wir Ihr Projekt zum Erfolg führen können.
