Los sistemas de baterías son el corazón de la revolución del vehículo eléctrico (VE), pero su complejidad se extiende mucho más allá de las celdas de ion-litio. Para los directores de compras e ingenieros de calidad de proveedores (SQE) en la industria automotriz, comprender la anatomía de un sistema de baterías es fundamental para garantizar el rendimiento, la seguridad y la fiabilidad.
Como expertos en la fundición a presión de aleaciones de aluminio y en la fabricación de piezas de precisión para automoción, colaboramos estrechamente con proveedores de Nivel 1 (Tier 1) en los componentes más críticos de los sistemas de baterías. Esta guía se basa en más de 20 años de experiencia para desglosar un sistema de baterías, centrándose en los aspectos mecánicos y de fabricación que son decisivos para el éxito de su proyecto.
¿Qué es un Sistema de Almacenamiento de Energía por Baterías (BESS) y Cómo Funciona?
Un Sistema de Almacenamiento de Energía por Baterías (BESS, por sus siglas en inglés) no es un componente monolítico, sino un ecosistema integrado diseñado para almacenar y entregar energía eléctrica de forma segura y eficiente. Su función no se limita a alimentar el motor; es clave para la autonomía del vehículo, su longevidad y la seguridad de los pasajeros.
Cada componente debe cumplir con normativas estrictas, como la IATF 16949, e integrarse a la perfección para crear un conjunto robusto y de alto rendimiento.
Anatomía de un Sistema de Baterías de Ion-Litio para VE
Para apreciar la complejidad de la ingeniería y de la cadena de suministro, es crucial entender las piezas que conforman el rompecabezas. A continuación, se desglosan los elementos clave, desde la unidad más pequeña hasta el sistema completo.
1. Las Celdas: La Unidad Básica de Energía
Las celdas son la base de cualquier sistema de baterías, donde ocurren las reacciones electroquímicas. Aunque existen diferentes químicas (NMC, LFP, etc.), generalmente se presentan en tres formatos principales:
| Tipo de Celda | Características | Ventajas para Aplicaciones en VE |
|---|---|---|
| Cilíndrica | Forma de cilindro (ej: 18650, 21700, 4680). | Alta robustez mecánica, buena gestión térmica, producción automatizada y madura. |
| Pouch (Bolsa) | Celdas planas y flexibles en una bolsa de aluminio. | Excelente densidad energética, flexibilidad de forma para optimizar el espacio. |
| Prismática | Carcasa rígida de aluminio o acero. | Alta eficiencia de empaquetado, buena estabilidad, facilidad de ensamblaje en módulos. |
2. El Módulo de Batería
Un módulo agrupa varias celdas conectadas en serie o en paralelo para alcanzar un voltaje y una capacidad específicos. Este módulo también integra sensores de temperatura y voltaje, y una estructura mecánica que mantiene las celdas unidas mientras gestiona las tensiones mecánicas y térmicas.
3. El Sistema de Gestión de Baterías (BMS): El Cerebro de la Operación
El BMS es, sin duda, uno de los componentes más críticos para la seguridad y la vida útil de la batería.
Funciones principales del BMS:
- Monitorización: Sigue en tiempo real el voltaje, la corriente y la temperatura de cada celda.
- Equilibrado: Garantiza que todas las celdas se carguen y descarguen de manera uniforme, maximizando así la capacidad utilizable y la vida útil del paquete.
- Protección: Previene condiciones peligrosas como sobrecarga, descarga profunda, cortocircuitos y sobrecalentamiento.
- Comunicación: Comunica el estado de carga (SoC), el estado de salud (SoH) y otros datos vitales al controlador principal del vehículo (VCU).
Para un ingeniero de calidad (SQE), un BMS fiable es un requisito previo no negociable, ya que un fallo puede conllevar riesgos de seguridad muy graves.
4. El Sistema de Gestión Térmica (TMS)
El rendimiento y la vida útil de las celdas de ion-litio son extremadamente sensibles a la temperatura. El TMS se encarga de mantener el paquete de baterías dentro de su rango de temperatura de funcionamiento óptimo (generalmente entre 15°C y 35°C).

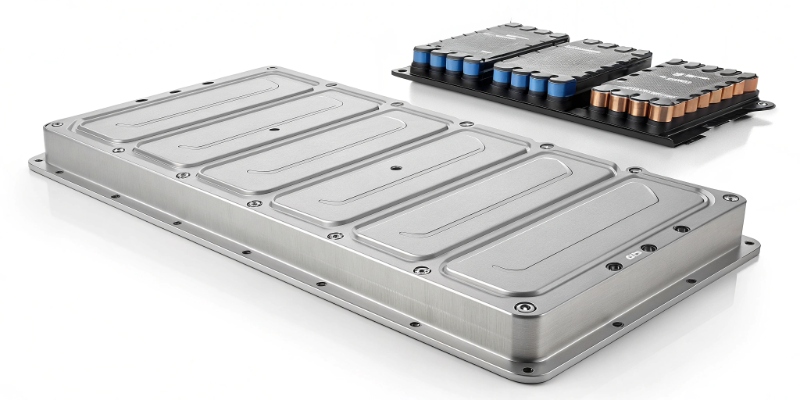

Aquí es donde nuestra experiencia en fundición de aluminio entra en juego. Las placas de refrigeración (cooling plates), a menudo fabricadas en aluminio fundido a presión, son componentes esenciales del TMS. Deben garantizar:
- Excelente conductividad térmica para disipar el calor rápidamente.
- Estanqueidad perfecta para hacer circular el líquido refrigerante sin fugas, un criterio clave validado mediante rigurosas pruebas de presión.
- Ligereza y complejidad geométrica para integrarse en espacios reducidos mientras se maximiza la superficie de contacto con los módulos.
5. La Carcasa de la Batería (Battery Housing): La Fortaleza Protectora
La carcasa, o "bandeja de la batería", es la estructura externa que protege todos los componentes internos de golpes, vibraciones, humedad y polvo (normas IP67/IP6K9K). Es mucho más que una simple caja.
Los desafíos de diseño y fabricación para la carcasa incluyen:
- Ligereza: El uso de aleaciones de aluminio fundidas a presión es la opción preferida para reducir el peso total del vehículo y aumentar la autonomía.
- Rigidez estructural: La carcasa contribuye a la rigidez general del chasis del vehículo.
- Protección contra colisiones: Debe ser capaz de absorber una energía de impacto considerable para proteger las celdas y prevenir riesgos de incendio.
- Estanqueidad: Las juntas y las superficies de acoplamiento deben mecanizarse con gran precisión para garantizar un sellado perfecto durante toda la vida útil del vehículo.
- Integración: Debe integrar puntos de fijación para el BMS, el cableado de alta tensión y los conectores.
Como ingenieros, realizamos análisis DFM (Diseño para la Fabricación) y simulaciones de flujo de molde en etapas tempranas para optimizar el diseño de las carcasas, garantizando su viabilidad de fabricación y su rendimiento mientras se cumplen plazos de proyecto ajustados.
Rendimiento, Vida Útil y Reciclaje: Una Visión a Largo Plazo
| Parámetro Clave | Definición | Factores de Influencia |
|---|---|---|
| Capacidad (Ah) | La cantidad de carga que una batería puede almacenar. | Química de las celdas, temperatura, antigüedad de la batería. |
| Ciclos de Vida | El número de ciclos completos de carga/descarga que una batería puede soportar antes de que su capacidad caiga por debajo de un umbral (normalmente el 80%). | Profundidad de descarga (DoD), temperatura, velocidad de carga/descarga. Un buen BMS y un TMS eficiente son cruciales para maximizar el número de ciclos. |
| Vida Útil | El tiempo de funcionamiento de la batería, medido en años o ciclos. | Calidad de los componentes, sistema de gestión térmica y electrónica, condiciones de uso. |
| Reciclaje | La recuperación de materiales valiosos (litio, cobalto, níquel, aluminio) al final de la vida útil de la batería. | El diseño del paquete (Diseño para el Desensamblaje) influye en gran medida en la facilidad y el coste del reciclaje. |
Conclusión: Una Alianza Estratégica para Sistemas de Baterías Fiables
El desarrollo de un sistema de baterías para vehículos eléctricos es un proyecto multidisciplinario donde la mecánica, la térmica y la electrónica deben converger a la perfección. Para los directores de compras y los ingenieros de calidad, elegir proveedores capaces de dominar la complejidad de fabricación de los componentes estructurales y térmicos, como las carcasas y las placas de refrigeración, es un factor estratégico de éxito.
Nuestro equipo en EMP Tech se especializa en proporcionar soluciones integrales, desde el análisis DFM inicial hasta la producción en serie de piezas de aluminio fundido a presión de alta precisión. Si se enfrenta a desafíos relacionados con la ligereza, la estanqueidad o plazos de proyecto ajustados para los componentes de su sistema de baterías, estamos preparados para ser su socio de ingeniería y fabricación.
Contáctenos en [email protected] para hablar sobre su próximo proyecto.
