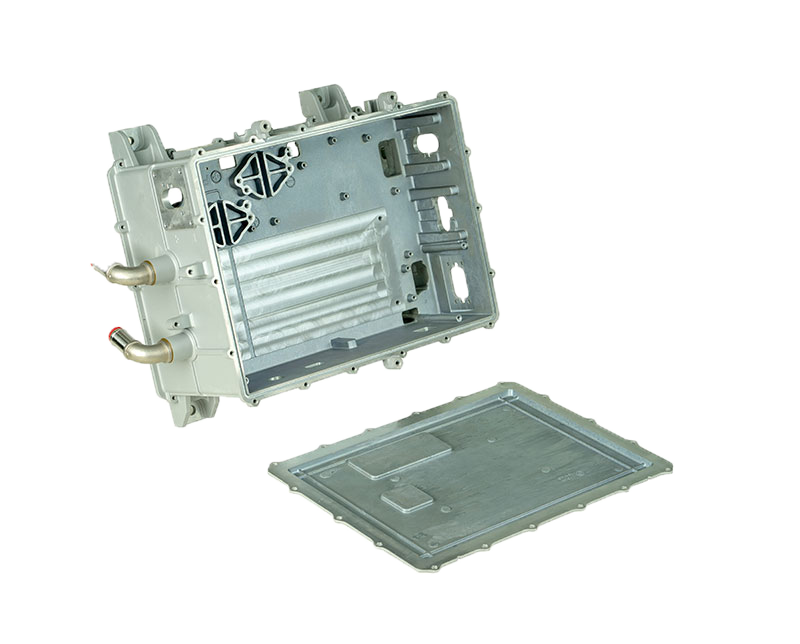

Gehäuse für EV-PDU
Dünnwandiger Aluminium-Druckguss, konzipiert für die Hochspannungs-Stromverteilung. Entwickelt für integrierte EMI-Abschirmung, Wärmeableitung und präzise Deckelabdichtung.
- Legierungen: ADC12, A380 (Hervorragende EMI-Abschirmeigenschaften)
- Kernprozess: Vakuum-HPDC für die Integrität dünnwandiger Bauteile
- Validierung: Zeiss-Koordinatenmessgerät verifizierte die Ebenheit der Abdeckungsbaugruppe.
Fertigungsherausforderungen, die wir beherrschen
Die Bereitstellung von PDU-Gehäusen erfordert eine strikte Steuerung von Wandstärke, Ebenheit und EMV-Unterstützung.
Unterstützung bei der EMI-Abschirmung
Die Führung von Hochspannungsleitungen erfordert eine strikte elektromagnetische Verträglichkeit (EMV). Unsere dichten, porenfreien Aluminiumgussteile bieten eine inhärente EMI-Abschirmung zum Schutz Ihrer internen Elektronik.
Integrität dünnwandiger Strukturen
Zur Reduzierung des Fahrzeuggewichts erfordern PDU-Gehäuse dünne Wandstärken. Wir setzen Moldflow-Simulationen ein, um die Anschnittsysteme zu optimieren und so Kaltläufe sowie Fließmarken während des Gießprozesses zu vermeiden.
Ebenheit der Dichtfläche
Ungleichmäßige Dichtflächen führen zum Eindringen von Feuchtigkeit. Wir führen präzise 5-Achs-CNC-Bearbeitungen durch, um eine strikte Ebenheit der Deckelschnittstelle zu gewährleisten und so Ihre abschließende leckdichte Montage zu unterstützen.
Fähigkeitenmatrix
Typische Parameter für kundenspezifische PDU-Gehäuse
| Materialoptionen | ADC12, A380, AlSi10MnMg |
|---|---|
| Druckgusstoleranz | Im Gusszustand bis ±0,05 mm (ISO 2768-m) |
| Präzision bei der CNC-Bearbeitung | Strenge Kontrolle von Ebenheit und Oberflächenrauheit (Ra) |
| Wandstärke | Mindestens 1,5 mm (optimiert mittels DFM) |
| Montageunterstützung | Vorbereitet für Rührreibschweißen (FSW) oder verschraubte Deckel |
| Qualitätsprüfung | Röntgen-Fehlerprüfung, Inline-Luftabfall-Dichtheitsprüfung |
Von Kunden weltweit geschätzt
Bereit, Ihr nächstes Projekt zu starten?
Teilen Sie uns Ihre Anforderungen mit. Unser Ingenieurteam erstellt Ihnen – in der Regel innerhalb von 24 Stunden – ein kostenloses und unverbindliches Angebot sowie eine DFM-Analyse.
